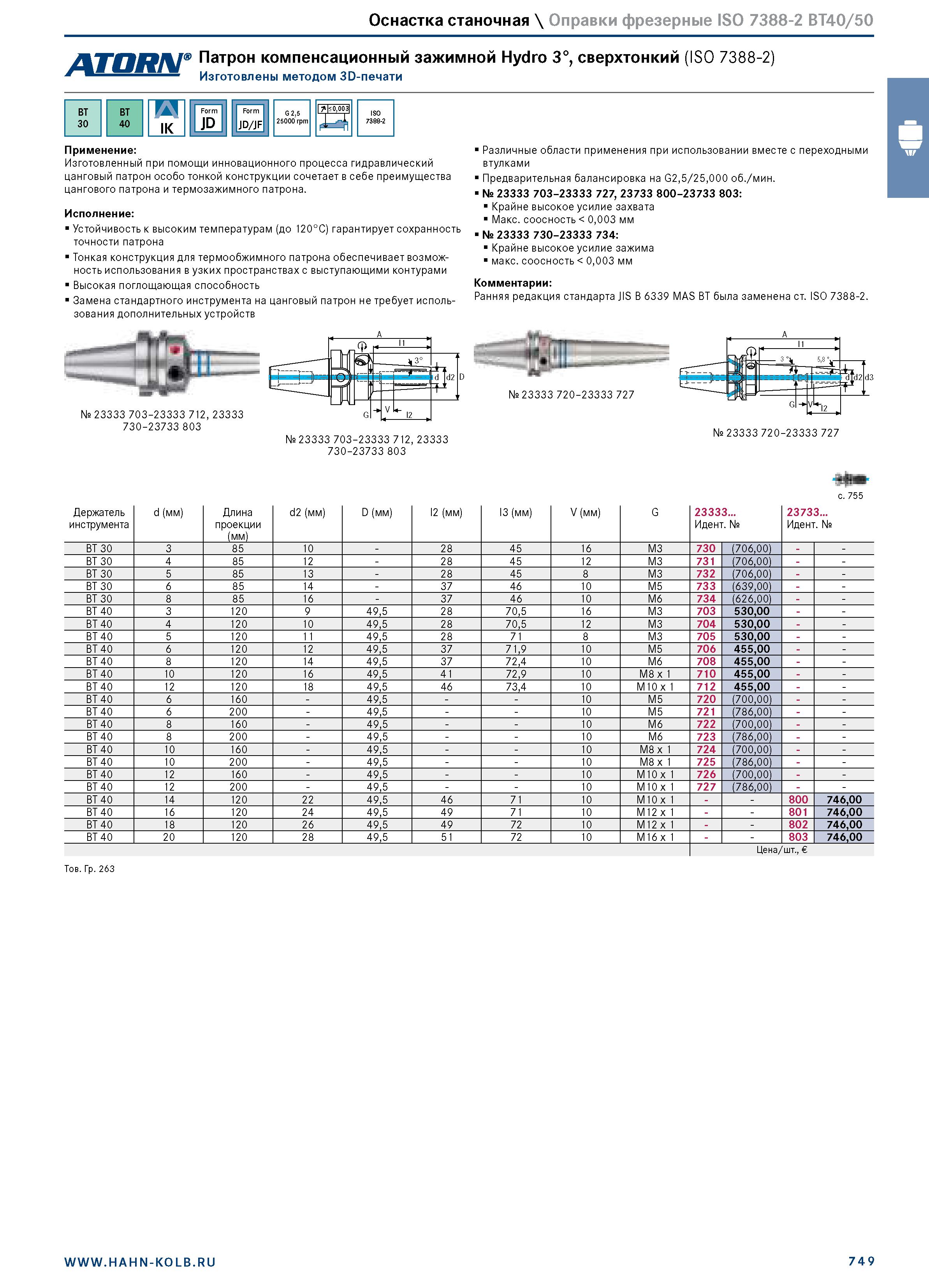

Оснастка станочная \ Оправки фрезерные ISO 7388-2 BT40/50 Патрон компенсационный зажимной Hydro 3°, сверхтонкий (ISO 7388-2) Изготовлены методом ЭР-печати BT BT Form Form G 2,5 1 N0,003 XA ISO 30 40 IK JD JD/JF 25000 rpm 7388-2 Применение: Изготовленный при помощи инновационного процесса гидравлический цанговый патрон особо тонкой конструкции сочетает в себе преимущества цангового патрона и термозажимного патрона. Исполнение: Устойчивость к высоким температурам (до 120°C) гарантирует сохранность точности патрона Тонкая конструкция для термообжимного патрона обеспечивает возможность использования в узких пространствах с выступающими контурами Высокая поглощающая способность Замена стандартного инструмента на цанговый патрон не требует использования дополнительных устройств Различные области применения при использовании вместе с переходными втулками Предварительная балансировка на G2,5/25,000 об./мин. № 23333 703-23333 727, 23733 800-23733 803: Крайне высокое усилие захвата Макс. соосность 0,003 мм № 23333 730-23333 734: Крайне высокое усилие зажима макс. соосность 0,003 мм Комментарии: Ранняя редакция стандарта JIS B 6339 MAS BT была заменена ст. ISO 7388-2. № 23333 703-23333 712, 23333 730-23733 803 № 23333 703-23333 712, 23333 730-23733 803 № 23333 720-23333 727 Держатель инструмента d (мм) Длина проекции (мм) d2 (мм) D (мм) 12 (мм) 13 (мм) V (мм) G 23333... Идент. № 23733... Идент. № BT 30 3 85 10 - 28 45 16 M3 730 (706,00) - - BT 30 4 85 12 - 28 45 12 M3 731 (706,00) - - BT 30 5 85 13 - 28 45 8 M3 732 (706,00) - - BT 30 6 85 14 - 37 46 10 M5 733 (639,00) - - BT 30 8 85 16 - 37 46 10 M6 734 (626,00) - - BT 40 3 120 9 49,5 28 70,5 16 M3 703 530,00 - - BT 40 4 120 10 49,5 28 70,5 12 M3 704 530,00 - - BT 40 5 120 11 49,5 28 71 8 M3 705 530,00 - - BT 40 6 120 12 49,5 37 71,9 10 M5 706 455,00 - - BT 40 8 120 14 49,5 37 72,4 10 M6 708 455,00 - - BT 40 10 120 16 49,5 41 72,9 10 M8 x 1 710 455,00 - - BT 40 12 120 18 49,5 46 73,4 10 M10 x 1 712 455,00 - - BT 40 6 160 - 49,5 - - 10 M5 720 (700,00) - - BT 40 6 200 - 49,5 - - 10 M5 721 (786,00) - - BT 40 8 160 - 49,5 - - 10 M6 722 (700,00) - - BT 40 8 200 - 49,5 - - 10 M6 723 (786,00) - - BT 40 10 160 - 49,5 - - 10 M8 x 1 724 (700,00) - - BT 40 10 200 - 49,5 - - 10 M8 x 1 725 (786,00) - - BT 40 12 160 - 49,5 - - 10 M10 x 1 726 (700,00) - - BT 40 12 200 - 49,5 - - 10 M10 x 1 727 (786,00) - - BT 40 14 120 22 49,5 46 71 10 M10 x 1 - - 800 746,00 BT 40 16 120 24 49,5 49 71 10 M12 x 1 - - 801 746,00 BT 40 18 120 26 49,5 49 72 10 M12 x 1 - - 802 746,00 BT 40 20 120 28 49,5 51 72 10 M16 x 1 - - 803 746,00 Цена/шт., Тов. Гр. 263 с. 755 749
