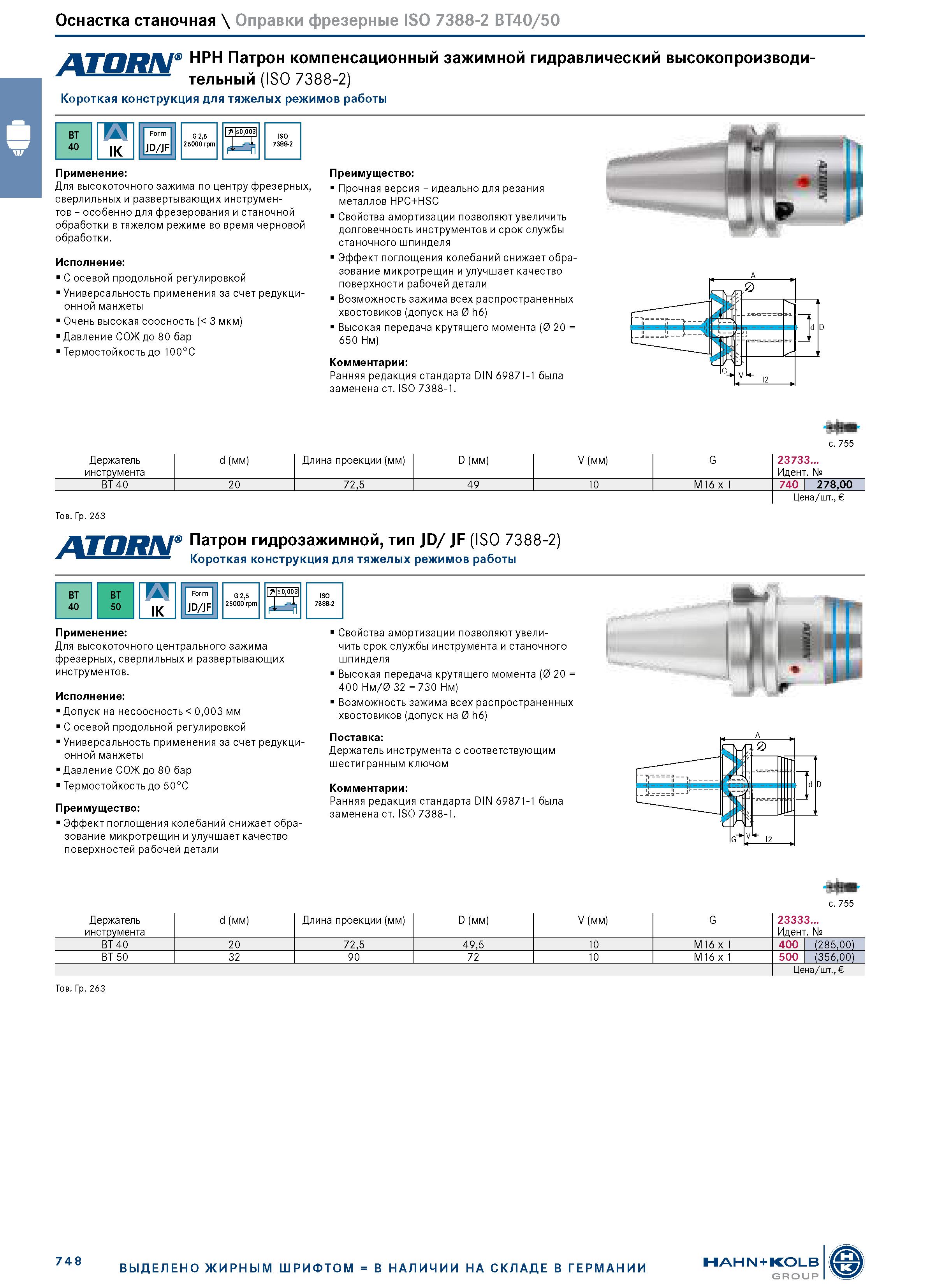

Оснастка станочная \ Оправки фрезерные ISO 7388-2 BT40/50 HPH Патрон компенсационный зажимной гидравлический высокопроизводительный (ISO 7388-2) Короткая конструкция для тяжелых режимов работы BT Га" Form G 2,5 1 74 0,003 4-4 ISO 40 IK JD/JF 25000 rpm 7388-2 Применение: Для высокоточного зажима по центру фрезерных, сверлильных и развертывающих инструментов - особенно для фрезерования и станочной обработки в тяжелом режиме во время черновой обработки. Исполнение: С осевой продольной регулировкой Универсальность применения за счет редукционной манжеты Очень высокая соосность ( 3 мкм) Давление СОЖ до 80 бар Термостойкость до 100°C Преимущество: Прочная версия - идеально для резания металлов HPC+HSC Свойства амортизации позволяют увеличить долговечность инструментов и срок службы станочного шпинделя Эффект поглощения колебаний снижает образование микротрещин и улучшает качество поверхности рабочей детали Возможность зажима всех распространенных хвостовиков(допуск на 0 h6) Высокая передача крутящего момента (0 20 = 650 Нм) Комментарии: Ранняя редакция стандарта DIN 69871-1 была заменена ст. ISO 7388-1. A D Держатель инструмента d (мм) Длина проекции (мм) D (мм) V (мм) G 23733... Идент. № BT 40 20 72,5 49 10 M16 x 1 740 278,00 Цена/шт., Тов. Гр. 263 Патрон гидрозажимной, тип JD/ JF (ISO 7388-2) и Короткая конструкция для тяжелых режимов работы BT 40 BT 50 IK G 2,5 25000 rpm I 0,003 н Применение: Для высокоточного центрального зажима фрезерных, сверлильных и развертывающих инструментов. Исполнение: Допуск на несоосность 0,003 мм С осевой продольной регулировкой Универсальность применения за счет редукционной манжеты Давление СОЖ до 80 бар Термостойкость до 50°C Преимущество: Эффект поглощения колебаний снижает образование микротрещин и улучшает качество поверхностей рабочей детали Свойства амортизации позволяют увеличить срок службы инструмента и станочного шпинделя Высокая передача крутящего момента (0 20 = 400 Нм/0 32 = 730 Нм) Возможность зажима всех распространенных хвостовиков (допуск на 0 h6) Поставка: Держатель инструмента с соответствующим шестигранным ключом Комментарии: Ранняя редакция стандарта DIN 69871-1 была заменена ст. ISO 7388-1. с. 755 с. 755 Держатель инструмента d (мм) Длина проекции (мм) D (мм) V (мм) G 23333... Идент. № BT 40 20 72,5 49,5 10 M16 x 1 400 (285,00) BT 50 32 90 72 10 M16 x 1 500 (356,00) Цена/шт., Тов. Гр. 263 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN + KOLB GROUP
