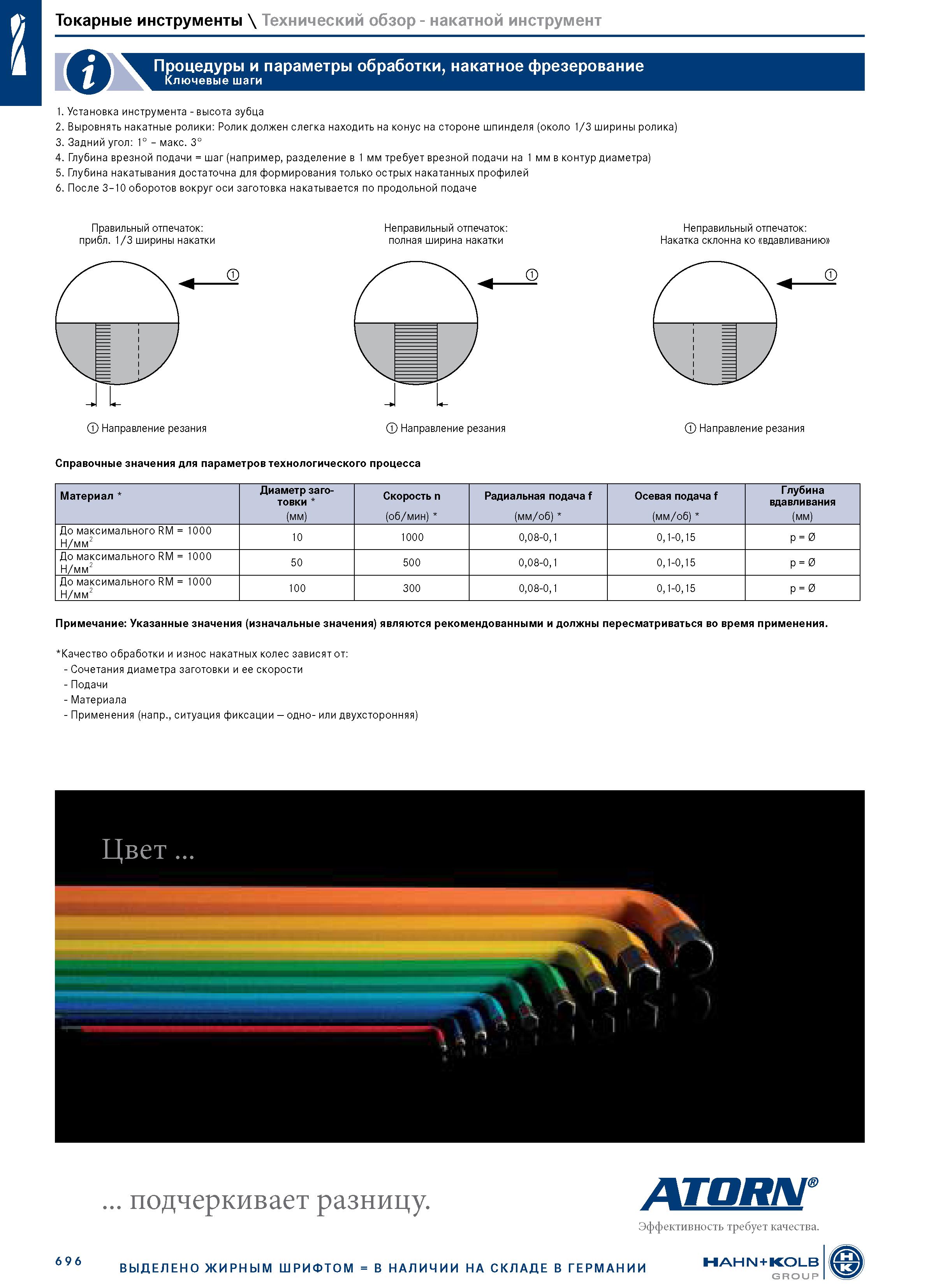

Токарные инструменты \ Технический обзор - накатной инструмент Юн Процедуры и параметры обработки, накатное фрезерование Ключевые шаги 1. Установка инструмента - высота зубца 2. Выровнять накатные ролики: Ролик должен слегка находить на конус на стороне шпинделя (около 1/3 ширины ролика) 3. Задний угол: 1° - макс. 3° 4. Глубина врезной подачи = шаг (например, разделение в 1 мм требует врезной подачи на 1 мм в контур диаметра) 5. Глубина накатывания достаточна для формирования только острых накатанных профилей 6. После 3-10 оборотов вокруг оси заготовка накатывается по продольной подаче Правильный отпечаток: прибл. 1/3 ширины накатки о Неправильный отпечаток: полная ширина накатки J L 0 Направление резания Справочные значения для параметров технологического процесса Неправильный отпечаток: Накатка склонна ко вдавливанию 0 Направление резания Материал Диаметр заготовки (мм) Скорость n (об/мин) Радиальная подача f (мм/об) Осевая подача f (мм/об) Глубина вдавливания (мм) До максимального RM = 1000 Н/мм2 10 1000 0,08-0,1 0,1-0,15 p = 0 До максимального RM = 1000 Н/мм2 50 500 0,08-0,1 0,1-0,15 p = 0 До максимального RM = 1000 Н/мм2 100 300 0,08-0,1 0,1-0,15 p = 0 Примечание: Указанные значения (изначальные значения) являются рекомендованными и должны пересматриваться во время применения. Качество обработки и износ накатных колес зависят от: - Сочетания диаметра заготовки и ее скорости - Подачи - Материала - Применения (напр., ситуация фиксации - одно- или двухсторонняя) Цвет ... AEQBLУ‘ ... подчеркивает разницу. Эффективность требует качества. 696 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN + KOLB GROUP
