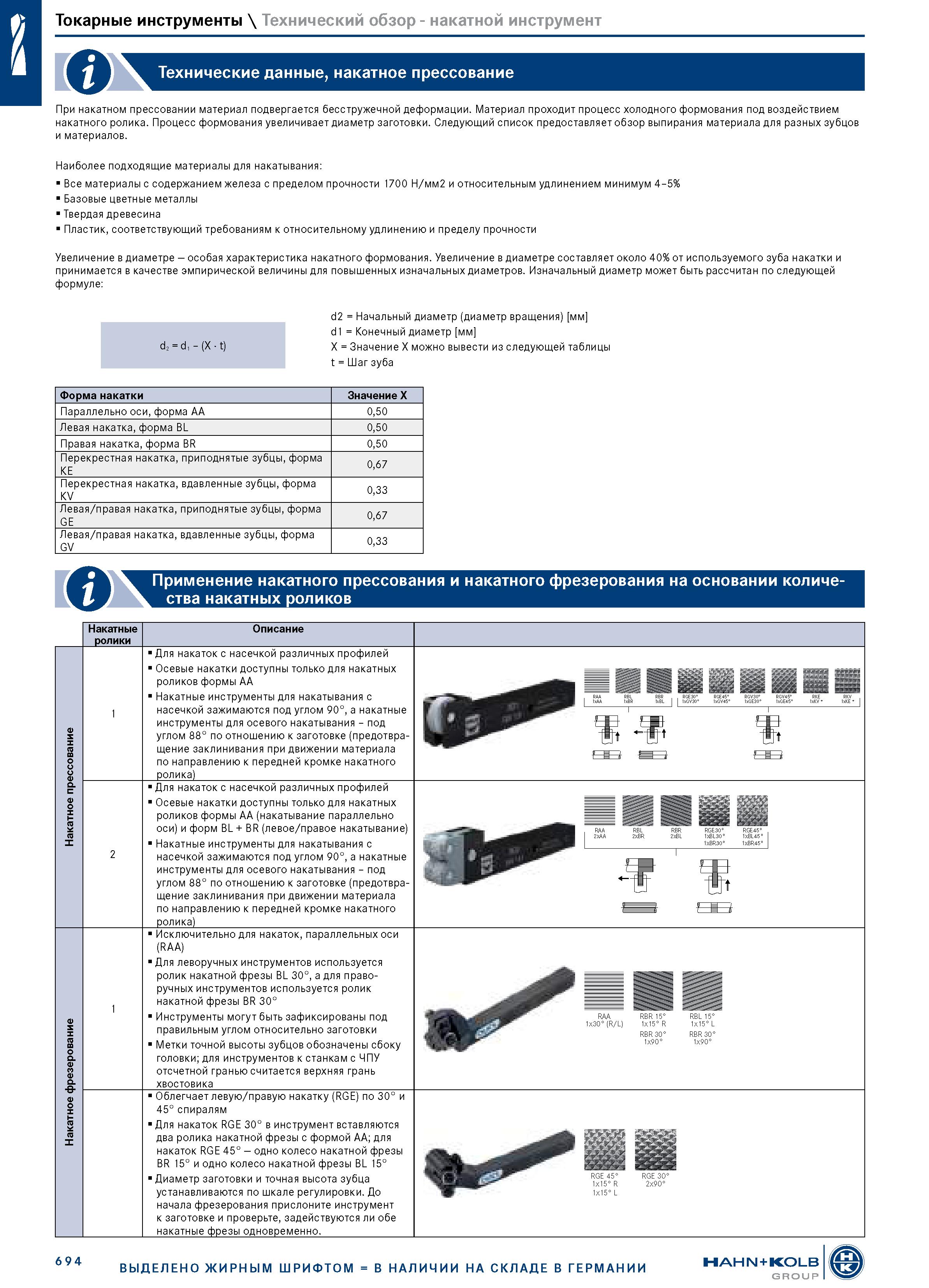

Токарные инструменты \ Технический обзор - накатной инструмент Юн Технические данные, накатное прессование При накатном прессовании материал подвергается бесстружечной деформации. Материал проходит процесс холодного формования под воздействием накатного ролика. Процесс формования увеличивает диаметр заготовки. Следующий список предоставляет обзор выпирания материала для разных зубцов и материалов. Наиболее подходящие материалы для накатывания: Все материалы с содержанием железа с пределом прочности 1700 Н/мм2 и относительным удлинением минимум 4-5% Базовые цветные металлы Твердая древесина Пластик, соответствующий требованиям к относительному удлинению и пределу прочности Увеличение в диаметре - особая характеристика накатного формования. Увеличение в диаметре составляет около 40% от используемого зуба накатки и принимается в качестве эмпирической величины для повышенных изначальных диаметров. Изначальный диаметр может быть рассчитан по следующей формуле: (X = а d2 = Начальный диаметр (диаметр вращения) мм d1 = Конечный диаметр мм X = Значение X можно вывести из следующей таблицы t = Шаг зуба Форма накатки Значение X Параллельно оси, форма AA 0,50 Левая накатка, форма BL 0,50 Правая накатка, форма BR 0,50 Перекрестная накатка, приподнятые зубцы, форма KE 0,67 Перекрестная накатка, вдавленные зубцы, форма KV 0,33 Левая/правая накатка, приподнятые зубцы, форма GE 0,67 Левая/правая накатка, вдавленные зубцы, форма GV 0,33 . Применение накатного прессования и накатного фрезерования на основании количе-V ства накатных роликов Накатные ролики Описание Для накаток с насечкой различных профилей Осевые накатки доступны только для накатных роликов формы AA Накатные инструменты для накатывания с насечкой зажимаются под углом 90°, а накатные инструменты для осевого накатывания - под углом 88° по отношению к заготовке (предотвращение заклинивания при движении материала по направлению к передней кромке накатного ролика) Для накаток с насечкой различных профилей Осевые накатки доступны только для накатных роликов формы AA (накатывание параллельно оси) и форм BL + BR (левое/правое накатывание) Накатные инструменты для накатывания с насечкой зажимаются под углом 90°, а накатные инструменты для осевого накатывания - под углом 88° по отношению к заготовке (предотвращение заклинивания при движении материала по направлению к передней кромке накатного ролика) RAA RBL RBR RGE30° 2xAA 2xBR 2xBL 1xBL30° 1xBR30° RGE45° 1xBL45° 1xBR45° Исключительно для накаток, параллельных оси (RAA) Для леворучных инструментов используется ролик накатной фрезы BL 30°, а для праворучных инструментов используется ролик накатной фрезы BR 30° Инструменты могут быть зафиксированы под правильным углом относительно заготовки Метки точной высоты зубцов обозначены сбоку головки; для инструментов к станкам с ЧПУ отсчетной гранью считается верхняя грань хвостовика Облегчает левую/правую накатку (RGE) по 30° и 45° спиралям Для накаток RGE 30° в инструмент вставляются два ролика накатной фрезы с формой АА; для накаток RGE 45° - одно колесо накатной фрезы BR 15° и одно колесо накатной фрезы BL 15° Диаметр заготовки и точная высота зубца устанавливаются по шкале регулировки. До начала фрезерования прислоните инструмент к заготовке и проверьте, задействуются ли обе накатные фрезы одновременно. RGE 45° RGE 30° 1x15°R 2x90° 1x15° L 694 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ НАН N + KOLB GROUP 2
