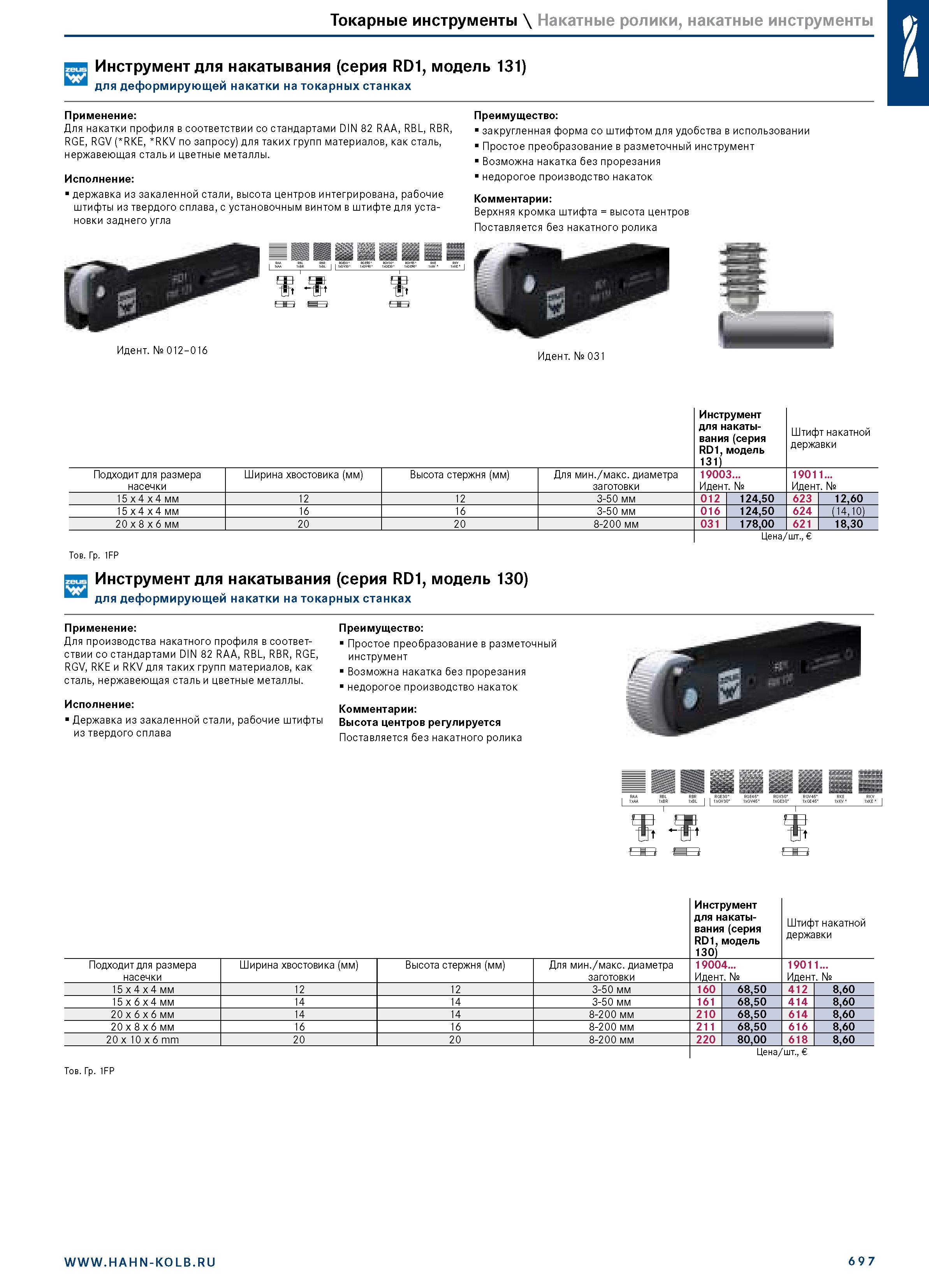

Токарные инструменты \ Накатные ролики, накатные инструменты Инструмент для накатывания (серия RD1, модель 131) для деформирующей накатки на токарных станках Применение: Для накатки профиля в соответствии со стандартами DIN 82 RAA, RBL, RBR, RGE, RGV ( RKE, RKV по запросу) для таких групп материалов, как сталь, нержавеющая сталь и цветные металлы. Исполнение: державка из закаленной стали, высота центров интегрирована, рабочие штифты из твердого сплава, с установочным винтом в штифте для установки заднего угла Преимущество: закругленная форма со штифтом для удобства в использовании Простое преобразование в разметочный инструмент Возможна накатка без прорезания недорогое производство накаток Комментарии: Верхняя кромка штифта = высота центров Поставляется без накатного ролика Идент. № 012-016 Идент. № 031 Инструмент для накатывания (серия RD1, модель 131) Штифт накатной державки Подходит для размера насечки Ширина хвостовика (мм) Высота стержня (мм) Для мин./макс. диаметра заготовки 19003... Идент. № 19011... Идент. № 15 x 4 x 4 мм 12 12 3-50 мм 012 124,50 623 12,60 15 x 4 x 4 мм 16 16 3-50 мм 016 124,50 624 (14,10) 20 x 8 x 6 мм 20 20 8-200 мм 031 178,00 621 18,30 Тов. Гр. 1FP Инструмент для накатывания (серия RD1, модель 130) для деформирующей накатки на токарных станках Цена/шт., Применение: Для производства накатного профиля в соответствии со стандартами DIN 82 RAA, RBL, RBR, RGE, RGV, RKE и RKV для таких групп материалов, как сталь, нержавеющая сталь и цветные металлы. Исполнение: Державка из закаленной стали, рабочие штифты из твердого сплава Преимущество: Простое преобразование в разметочный инструмент Возможна накатка без прорезания недорогое производство накаток Комментарии: Высота центров регулируется Поставляется без накатного ролика Инструмент для накатывания (серия RD1, модель 130) Штифт накатной державки Подходит для размера насечки Ширина хвостовика (мм) Высота стержня (мм) Для мин./макс. диаметра заготовки 19004... Идент. № 19011... Идент. № 15 x 4 x 4 мм 12 12 3-50 мм 160 68,50 412 8,60 15 x 6 x 4 мм 14 14 3-50 мм 161 68,50 414 8,60 20 x 6 x 6 мм 14 14 8-200 мм 210 68,50 614 8,60 20 x 8 x 6 мм 16 16 8-200 мм 211 68,50 616 8,60 20 x 10 x 6 mm 20 20 8-200 мм 220 80,00 618 8,60 Цена/шт., Тов. Гр. 1FP 697
