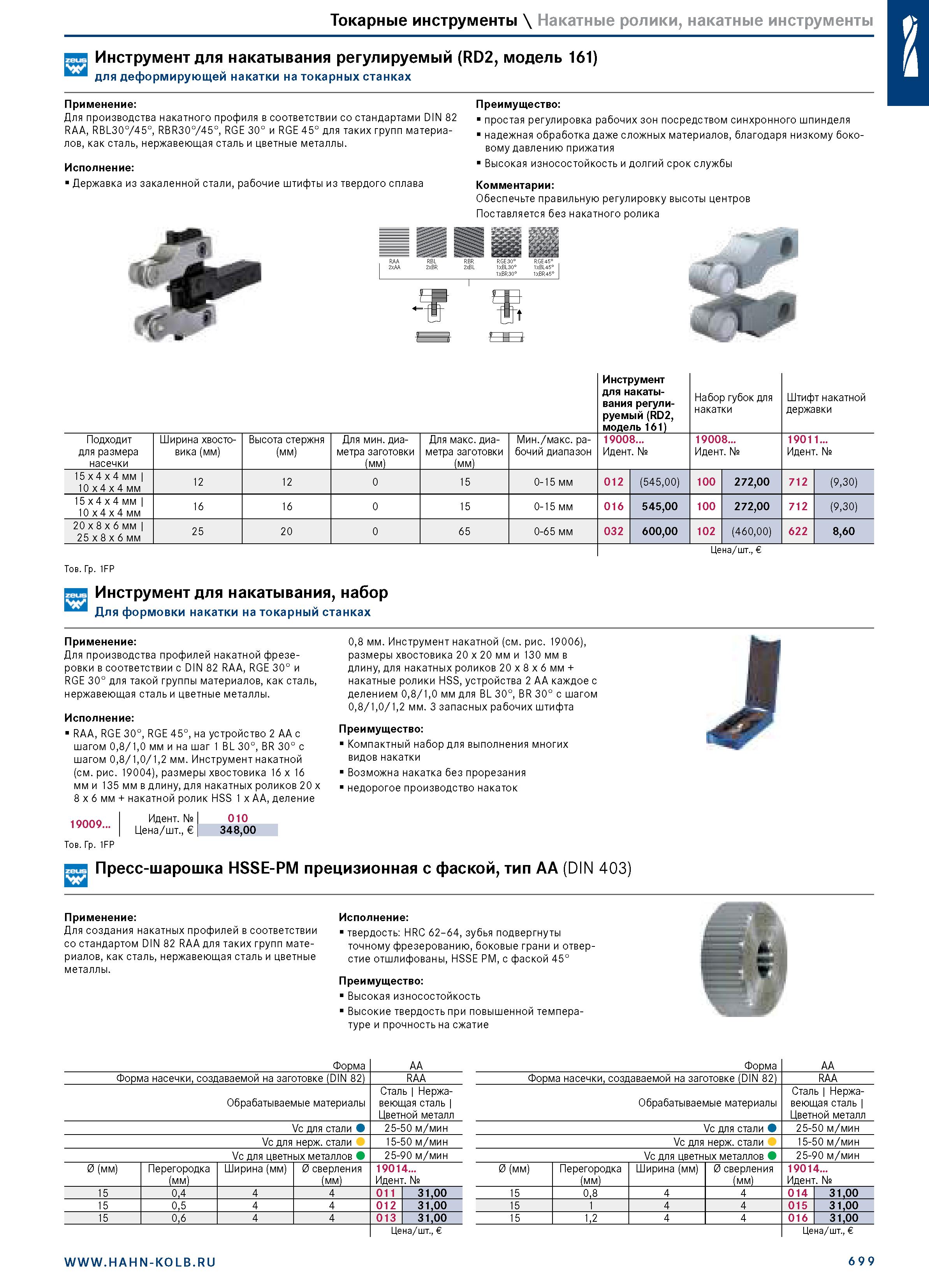

Токарные инструменты \ Накатные ролики, накатные инструменты Инструмент для накатывания регулируемый (RD2, модель 161) для деформирующей накатки на токарных станках Применение: Для производства накатного профиля в соответствии со стандартами DIN 82 RAA, RBL30°/45°, RBR30°/45°, RGE 30° и RGE 45° для таких групп материалов, как сталь, нержавеющая сталь и цветные металлы. Исполнение: Державка из закаленной стали, рабочие штифты из твердого сплава Преимущество: простая регулировка рабочих зон посредством синхронного шпинделя надежная обработка даже сложных материалов, благодаря низкому боковому давлению прижатия Высокая износостойкость и долгий срок службы Комментарии: Обеспечьте правильную регулировку высоты центров Поставляется без накатного ролика Инструмент для накатывания регулируемый (RD2, модель 161) Набор губок для накатки Штифт накатной державки Подходит для размера насечки Ширина хвостовика (мм) Высота стержня (мм) Для мин. диаметра заготовки (мм) Для макс. диаметра заготовки (мм) Мин./макс. рабочий диапазон 19008... Идент. № 19008... Идент. № 19011... Идент. № 15 x 4 x 4 мм 10 x 4 x 4 мм 12 12 0 15 0-15 мм 012 (545,00) 100 272,00 712 (9,30) 15 x 4 x 4 мм 10 x 4 x 4 мм 16 16 0 15 0-15 мм 016 545,00 100 272,00 712 (9,30) 20 x 8 x 6 мм 25 x 8 x 6 мм 25 20 0 65 0-65 мм 032 600,00 102 (460,00) 622 8,60 Цена/шт., Тов. Гр. 1FP Инструмент для накатывания, набор Для формовки накатки на токарный станках Применение: Для производства профилей накатной фрезеровки в соответствии с DIN 82 RAA, RGE 30° и RGE 30° для такой группы материалов, как сталь, нержавеющая сталь и цветные металлы. Исполнение: RAA, RGE 30°, RGE 45°, на устройство 2 AA с шагом 0,8/1,0 мм и на шаг 1 BL 30°, BR 30° с шагом 0,8/1,0/1,2 мм. Инструмент накатной (см. рис. 19004), размеры хвостовика 16 x 16 мм и 135 мм в длину, для накатных роликов 20 x 8 x 6 мм + накатной ролик HSS 1 x AA, деление 19009... I Тов. Гр. 1FP Идент. № Цена/шт., 010 348,00 0,8 мм. Инструмент накатной (см. рис. 19006), размеры хвостовика 20 x 20 мм и 130 мм в длину, для накатных роликов 20 x 8 x 6 мм + накатные ролики HSS, устройства 2 AA каждое с делением 0,8/1,0 мм для BL 30°, BR 30° с шагом 0,8/1,0/1,2 мм. 3 запасных рабочих штифта Преимущество: Компактный набор для выполнения многих видов накатки Возможна накатка без прорезания недорогое производство накаток Пресс-шарошка HSSE-PM прецизионная с фаской, тип AA (DIN 403) Применение: Для создания накатных профилей в соответствии со стандартом DIN 82 RAA для таких групп материалов, как сталь, нержавеющая сталь и цветные металлы. Исполнение: твердость: HRC 62-64, зубья подвергнуты точному фрезерованию, боковые грани и отверстие отшлифованы, HSSE PM, с фаской 45° Преимущество: Высокая износостойкость Высокие твердость при повышенной температуре и прочность на сжатие Форма AA Форма AA Форма насечки, создаваемой на заготовке (DIN 82) RAA Форма насечки, создаваемой на заготовке (DIN 82) RAA Обрабатываемые материалы Сталь Нержавеющая сталь Цветной металл Обрабатываемые материалы Сталь Нержавеющая сталь Цветной металл Vc для стали 25-50 м/мин Vc для стали 25-50 м/мин Vc для нерж. стали 15-50 м/мин Vc для нерж. стали 15-50 м/мин Vc для цветных металлов 25-90 м/мин Vc для цветных металлов 25-90 м/мин 0 (мм) Перегородка (мм) Ширина (мм) 0 сверления (мм) 19014... Идент. № 0 (мм) Перегородка (мм) Ширина (мм) 0 сверления (мм) 19014... Идент. № 15 0,4 4 4 011 31,00 15 0,8 4 4 014 31,00 15 0,5 4 4 012 31,00 15 1 4 4 015 31,00 15 0,6 4 4 013 31,00 15 1,2 4 4 016 31,00 Цена/шт., Цена/шт., 699
