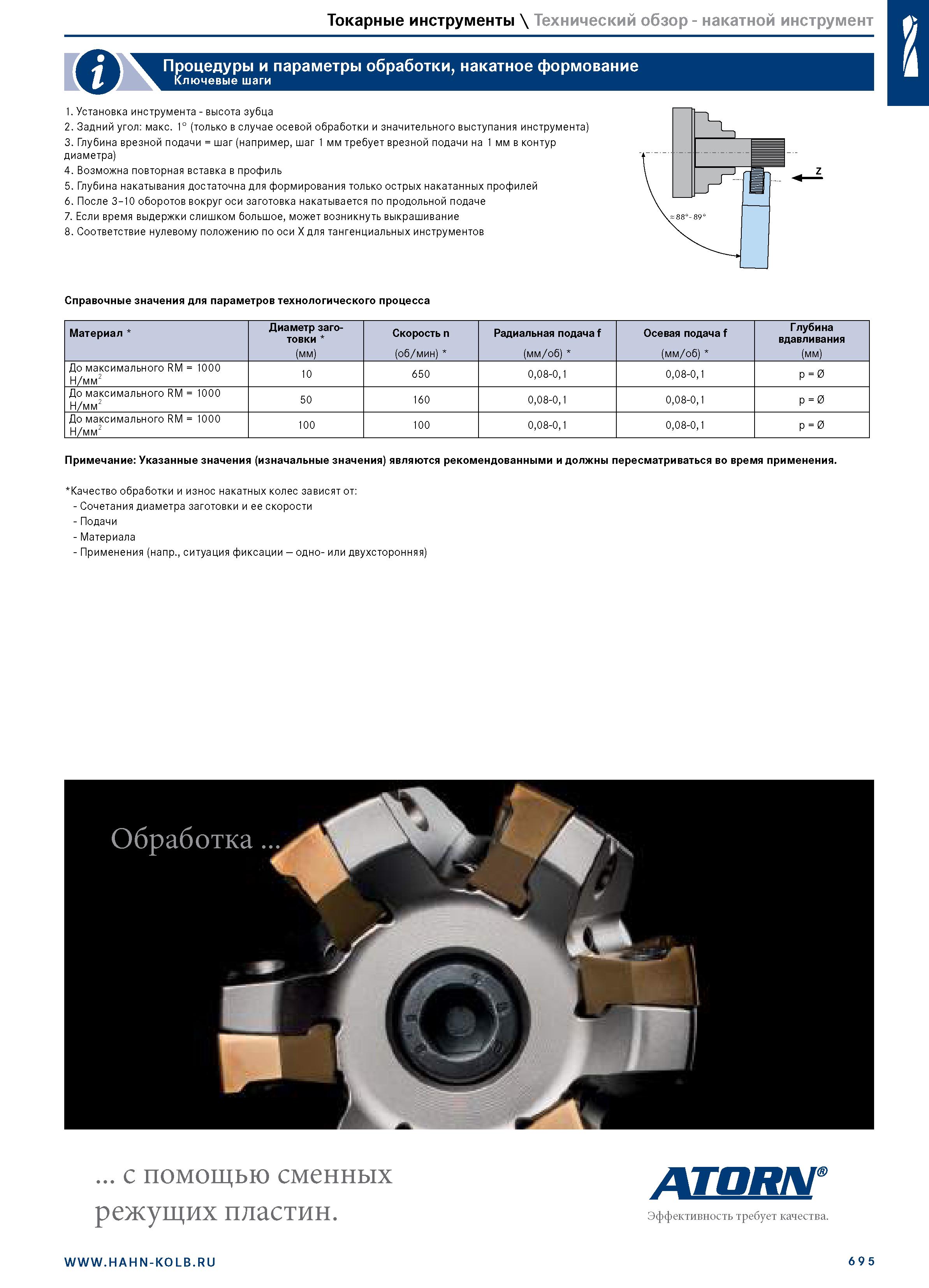

Токарные инструменты \ Технический обзор - накатной инструмент Я Процедуры и параметры обработки, накатное формование Ключевые шаги 1. Установка инструмента - высота зубца 2. Задний угол: макс. 1° (только в случае осевой обработки и значительного выступания инструмента) 3. Глубина врезной подачи = шаг (например, шаг 1 мм требует врезной подачи на 1 мм в контур диаметра) 4. Возможна повторная вставка в профиль 5. Глубина накатывания достаточна для формирования только острых накатанных профилей 6. После 3-10 оборотов вокруг оси заготовка накатывается по продольной подаче 7. Если время выдержки слишком большое, может возникнуть выкрашивание 8. Соответствие нулевому положению по оси X для тангенциальных инструментов Справочные значения для параметров технологического процесса Материал Диаметр заготовки (мм) Скорость n (об/мин) Радиальная подача f (мм/об) Осевая подача f (мм/об) Глубина вдавливания (мм) До максимального RM = 1000 Н/мм2 10 650 0,08-0,1 0,08-0,1 p = 0 До максимального RM = 1000 Н/мм2 50 160 0,08-0,1 0,08-0,1 p = 0 До максимального RM = 1000 Н/мм2 100 100 0,08-0,1 0,08-0,1 p = 0 Примечание: Указанные значения (изначальные значения) являются рекомендованными и должны пересматриваться во время применения. Качество обработки и износ накатных колес зависят от: - Сочетания диаметра заготовки и ее скорости - Подачи - Материала - Применения (напр., ситуация фиксации - одно- или двухсторонняя) ... с помощью сменных ATORIM режущих пластин. Эффективность требует качества. 695
