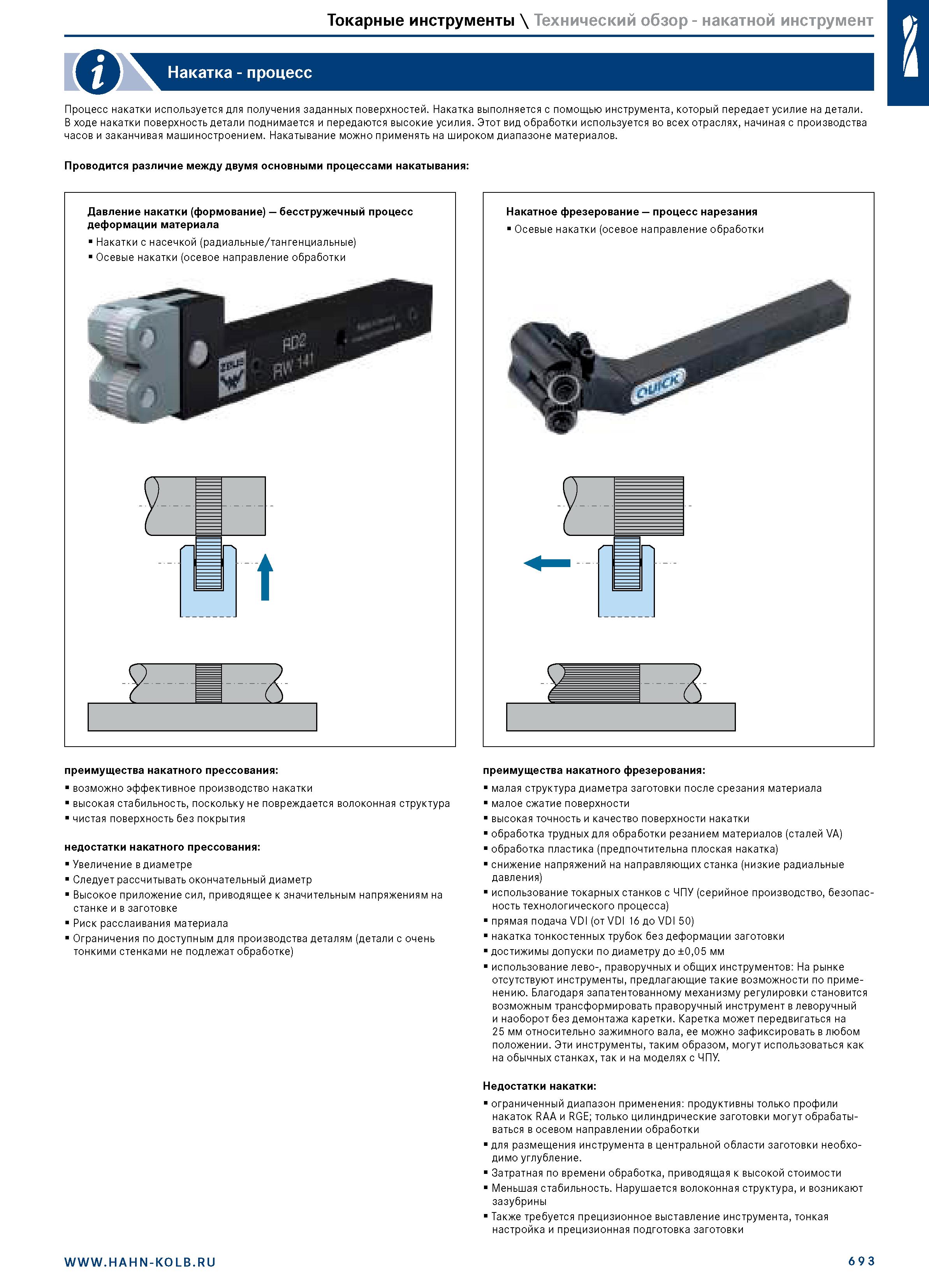

Токарные инструменты \ Технический обзор - накатной инструмент Я Накатка - процесс Процесс накатки используется для получения заданных поверхностей. Накатка выполняется с помощью инструмента, который передает усилие на детали. В ходе накатки поверхность детали поднимается и передаются высокие усилия. Этот вид обработки используется во всех отраслях, начиная с производства часов и заканчивая машиностроением. Накатывание можно применять на широком диапазоне материалов. Проводится различие между двумя основными процессами накатывания: Давление накатки (формование) бесстружечный процесс деформации материала Накатки с насечкой (радиальные/тангенциальные) Осевые накатки (осевое направление обработки Накатное фрезерование процесс нарезания Осевые накатки (осевое направление обработки преимущества накатного прессования: возможно эффективное производство накатки высокая стабильность, поскольку не повреждается волоконная структура чистая поверхность без покрытия недостатки накатного прессования: Увеличение в диаметре Следует рассчитывать окончательный диаметр Высокое приложение сил, приводящее к значительным напряжениям на станке и в заготовке Риск расслаивания материала Ограничения по доступным для производства деталям (детали с очень тонкими стенками не подлежат обработке) преимущества накатного фрезерования: малая структура диаметра заготовки после срезания материала малое сжатие поверхности высокая точность и качество поверхности накатки обработка трудных для обработки резанием материалов (сталей VA) обработка пластика (предпочтительна плоская накатка) снижение напряжений на направляющих станка (низкие радиальные давления) использование токарных станков с ЧПУ (серийное производство, безопасность технологического процесса) прямая подача VDI (от VDI 16 до VDI 50) накатка тонкостенных трубок без деформации заготовки достижимы допуски по диаметру до ±0,05 мм использование лево-, праворучных и общих инструментов: На рынке отсутствуют инструменты, предлагающие такие возможности по применению. Благодаря запатентованному механизму регулировки становится возможным трансформировать праворучный инструмент в леворучный и наоборот без демонтажа каретки. Каретка может передвигаться на 25 мм относительно зажимного вала, ее можно зафиксировать в любом положении. Эти инструменты, таким образом, могут использоваться как на обычных станках, так и на моделях с ЧПУ. Недостатки накатки: ограниченный диапазон применения: продуктивны только профили накаток RAA и RGE; только цилиндрические заготовки могут обрабатываться в осевом направлении обработки для размещения инструмента в центральной области заготовки необходимо углубление. Затратная по времени обработка, приводящая к высокой стоимости Меньшая стабильность. Нарушается волоконная структура, и возникают зазубрины Также требуется прецизионное выставление инструмента, тонкая настройка и прецизионная подготовка заготовки 693
