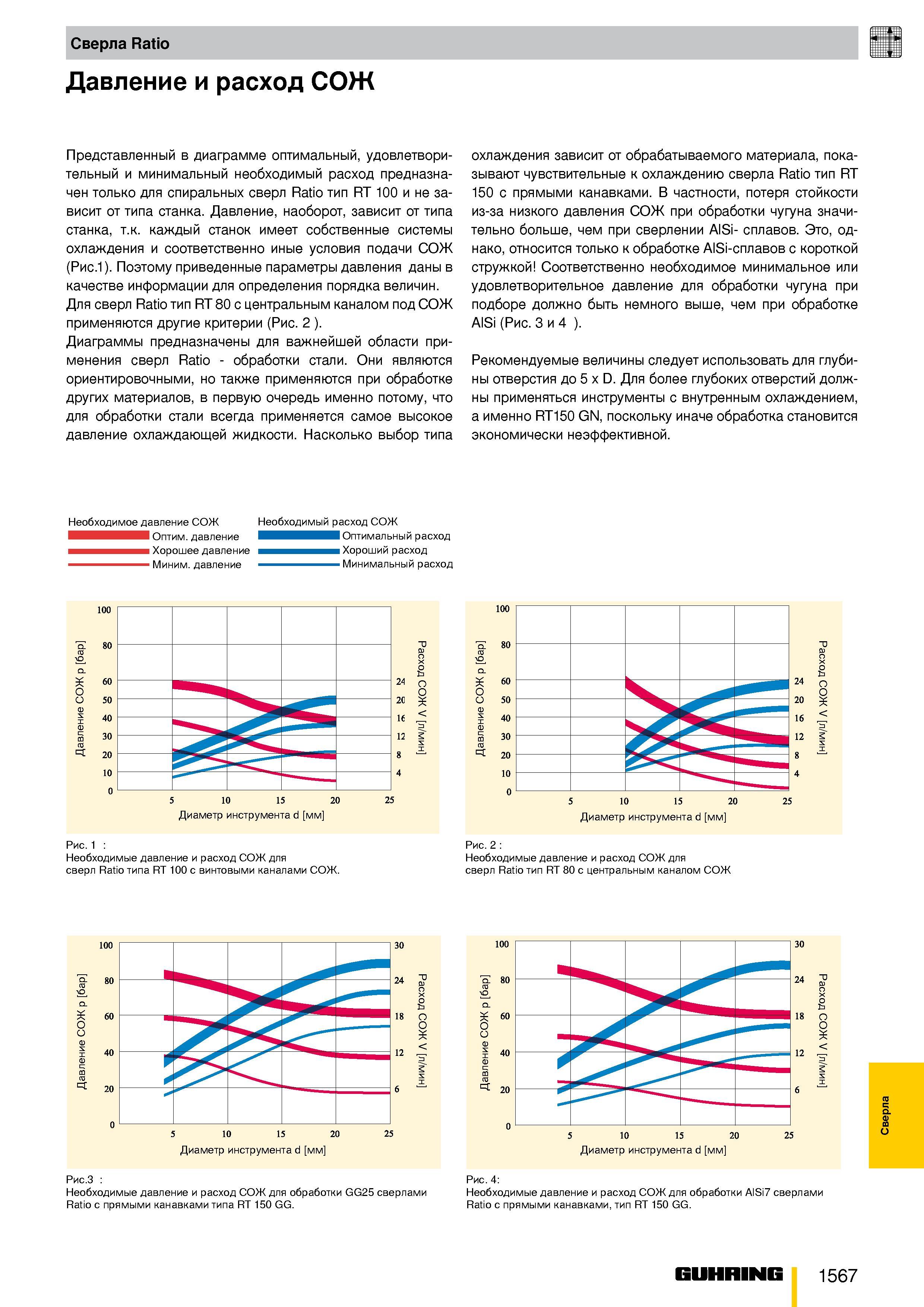

Сверла Ratio Давление и расход СОЖ Представленный в диаграмме оптимальный, удовлетворительный и минимальный необходимый расход предназначен только для спиральных сверл Ratio тип RT 100 и не зависит от типа станка. Давление, наоборот, зависит от типа станка, т.к. каждый станок имеет собственные системы охлаждения и соответственно иные условия подачи СОЖ (Рис.1). Поэтому приведенные параметры давления даны в качестве информации для определения порядка величин. Для сверл Ratio тип RT 80 с центральным каналом под СОЖ применяются другие критерии (Рис. 2 ). Диаграммы предназначены для важнейшей области применения сверл Ratio обработки стали. Они являются ориентировочными, но также применяются при обработке других материалов, в первую очередь именно потому, что для обработки стали всегда применяется самое высокое давление охлаждающей жидкости. Насколько выбор типа охлаждения зависит от обрабатываемого материала, показывают чувствительные к охлаждению сверла Ratio тип RT 150 с прямыми канавками. В частности, потеря стойкости из-за низкого давления СОЖ при обработки чугуна значительно больше, чем при сверлении AlSi- сплавов. Это, однако, относится только к обработке AlSi-сплавов с короткой стружкой Соответственно необходимое минимальное или удовлетворительное давление для обработки чугуна при подборе должно быть немного выше, чем при обработке AlSi (Рис. 3 и 4 ). Рекомендуемые величины следует использовать для глубины отверстия до 5 х D. Для более глубоких отверстий должны применяться инструменты с внутренным охлаждением, а именно RT150 GN, поскольку иначе обработка становится экономически неэффективной. Необходимое давление СОЖ Необходимый расход СОЖ I Оптим. давление Оптимальный расход Хорошее давление Хороший расход Миним. давление Минимальный расход Рис. 1 Необходимые давление и расход СОЖ для сверл Ratio типа RT 100 с винтовыми каналами СОЖ. Рис. 2 Необходимые давление и расход СОЖ для сверл Ratio тип RT 80 с центральным каналом СОЖ О С ь С О Диаметр инструмента d мм О С ь С О Диаметр инструмента d мм Рис.3 Необходимые давление и расход СОЖ для обработки GG25 сверлами Ratio с прямыми канавками типа RT 150 GG. Рис. 4 Необходимые давление и расход СОЖ для обработки AlSi7 сверлами Ratio с прямыми канавками, тип RT 150 GG. Guhring 1567 Сверла
