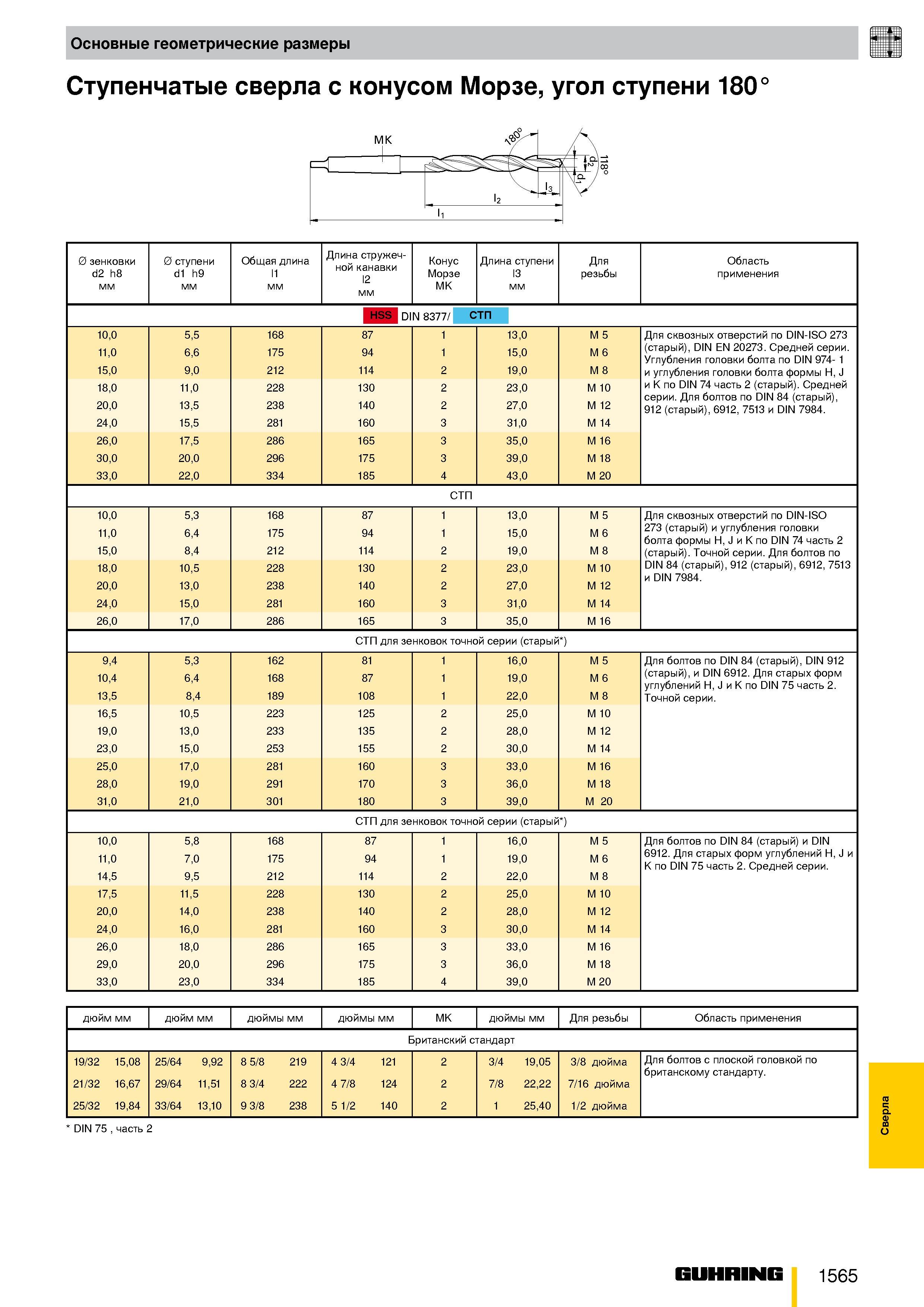

Основные геометрические размеры Ступенчатые сверла с конусом Морзе, угол ступени 180' 0 зенковки d2 h8 мм 0 ступени d1 h9 мм Общая длина 11 мм Длина стружечной канавки 12 мм Конус Морзе MK Длина ступени 13 мм Для резьбы Область применения HSS DIN 8377/ СТП 10,0 5,5 168 87 1 13,0 М 5 Для сквозных отверстий по DIN-ISO 273 11,0 6,6 175 94 1 15,0 М 6 (старый), DIN EN 20273. Средней серии. Углубления головки болта по DIN 974- 1 и углубления головки болта формы Н, J 15,0 9,0 212 114 2 19,0 М 8 18,0 11,0 228 130 2 23,0 M 10 и K по DIN 74 часть 2 (старый). Средней серии. Для болтов по DIN 84 (старый), 912 (старый), 6912, 7513 и DIN 7984. 20,0 13,5 238 140 2 27,0 M 12 24,0 15,5 281 160 3 31,0 M 14 26,0 17,5 286 165 3 35,0 M 16 30,0 20,0 296 175 3 39,0 M 18 33,0 22,0 334 185 4 43,0 M 20 СТП 10,0 5,3 168 87 1 13,0 М 5 Для сквозных отверстий по DIN-ISO 11,0 6,4 175 94 1 15,0 М 6 273 (старый) и углубления головки болта формы Н, J и K по DIN 74 часть 2 (старый). Точной серии. Для болтов по 15,0 8,4 212 114 2 19,0 М 8 18,0 10,5 228 130 2 23,0 M 10 DIN 84 (старый), 912 (старый), 6912, 7513 и DIN 7984. 20,0 13,0 238 140 2 27,0 M 12 24,0 15,0 281 160 3 31,0 M 14 26,0 17,0 286 165 3 35,0 M 16 СТП для зенковок точной серии (старый ) 9,4 5,3 162 81 1 16,0 М 5 Для болтов по DIN 84 (старый), DIN 912 10,4 6,4 168 87 1 19,0 М 6 (старый), и DIN 6912. Для старых форм углублений H, J и K по DIN 75 часть 2. Точной серии. 13,5 8,4 189 108 1 22,0 М 8 16,5 10,5 223 125 2 25,0 M 10 19,0 13,0 233 135 2 28,0 M 12 23,0 15,0 253 155 2 30,0 M 14 25,0 17,0 281 160 3 33,0 M 16 28,0 19,0 291 170 3 36,0 M 18 31,0 21,0 301 180 3 39,0 M 20 СТП для зенковок точной серии (старый ) 10,0 5,8 168 87 1 16,0 М 5 Для болтов по DIN 84 (старый) и DIN 11,0 7,0 175 94 1 19,0 М 6 6912. Для старых форм углублений H, J и K по DIN 75 часть 2. Средней серии. 14,5 9,5 212 114 2 22,0 М 8 17,5 11,5 228 130 2 25,0 M 10 20,0 14,0 238 140 2 28,0 M 12 24,0 16,0 281 160 3 30,0 M 14 26,0 18,0 286 165 3 33,0 M 16 29,0 20,0 296 175 3 36,0 M 18 33,0 23,0 334 185 4 39,0 M 20 дюйм мм дюйм мм дюймы мм дюймы мм MK дюймы мм Для резьбы Область применения Британский стандарт 19/32 15,08 25/64 9,92 8 5/8 219 4 3/4 121 2 3/4 19,05 3/8 дюйма Для болтов с плоской головкой по британскому стандарту. 21/32 16,67 29/64 11,51 8 3/4 222 4 7/8 124 2 7/8 22,22 7/16 дюйма 25/32 19,84 33/64 13,10 9 3/8 238 5 1/2 140 2 1 25,40 1/2 дюйма DIN 75 , часть 2 Guhring 1565 Сверла
