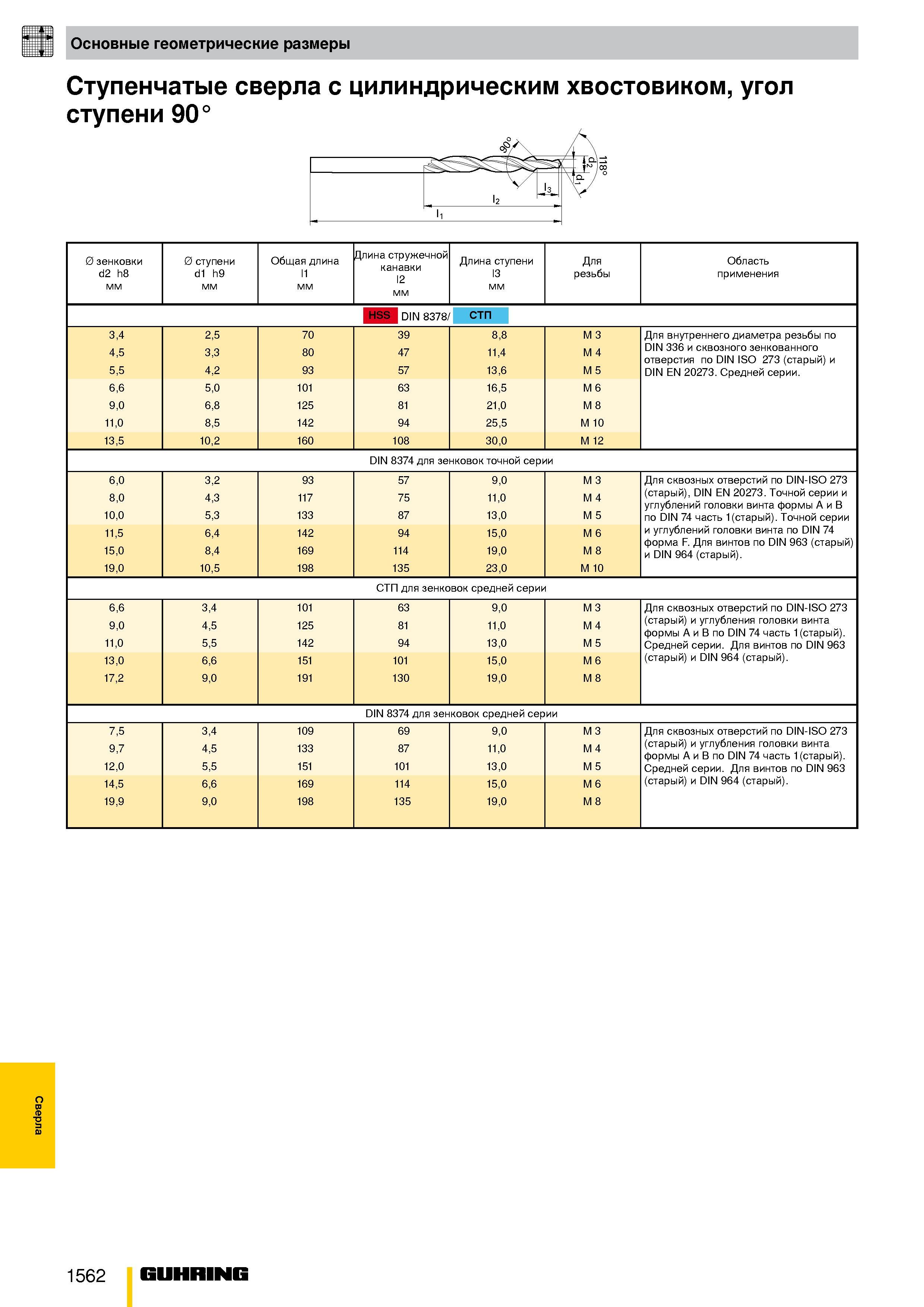

Сверла Основные геометрические размеры Ступенчатые сверла с цилиндрическим хвостовиком, угол ступени 90° 2 \Td / 1з I2 ll 0 зенковки d2 h8 мм 0 ступени d1 h9 мм Общая длина 11 мм Длина стружечной канавки 12 мм Длина ступени 13 мм Для резьбы Область применения HSS din 8378/ СТП 3,4 2,5 70 39 8,8 М 3 Для внутреннего диаметра резьбы по 4,5 3,3 80 47 11,4 М 4 DIN 336 и сквозного зенкованного отверстия по DIN ISO 273 (старый) и DIN EN 20273. Средней серии. 5,5 4,2 93 57 13,6 М 5 6,6 5,0 101 63 16,5 М 6 9,0 6,8 125 81 21,0 М 8 11,0 8,5 142 94 25,5 M 10 13,5 10,2 160 108 30,0 M 12 DIN 8374 для зенковок точной серии 6,0 3,2 93 57 9,0 М 3 Для сквозных отверстий по DIN-ISO 273 8,0 4,3 117 75 11,0 М 4 (старый), DIN EN 20273. Точной серии и углублений головки винта формы А и В по DIN 74 часть 1(старый). Точной серии 10,0 5,3 133 87 13,0 М 5 11,5 6,4 142 94 15,0 М 6 и углублений головки винта по DIN 74 форма F. Для винтов по DIN 963 (старый) и DIN 964 (старый). 15,0 8,4 169 114 19,0 М 8 19,0 10,5 198 135 23,0 M 10 СТП для зенковок средней серии 6,6 3,4 101 63 9,0 М 3 Для сквозных отверстий по DIN-ISO 273 9,0 4,5 125 81 11,0 М 4 (старый) и углубления головки винта формы А и В по DIN 74 часть 1(старый). Средней серии. Для винтов по DIN 963 11,0 5,5 142 94 13,0 М 5 13,0 6,6 151 101 15,0 М 6 (старый) и DIN 964 (старый). 17,2 9,0 191 130 19,0 М 8 DIN 8374 для зенковок средней серии 7,5 3,4 109 69 9,0 М 3 Для сквозных отверстий по DIN-ISO 273 9,7 4,5 133 87 11,0 М 4 (старый) и углубления головки винта формы А и В по DIN 74 часть 1(старый). Средней серии. Для винтов по DIN 963 12,0 5,5 151 101 13,0 М 5 14,5 6,6 169 114 15,0 М 6 (старый) и DIN 964 (старый). 19,9 9,0 198 135 19,0 М 8 1562 Guhring
