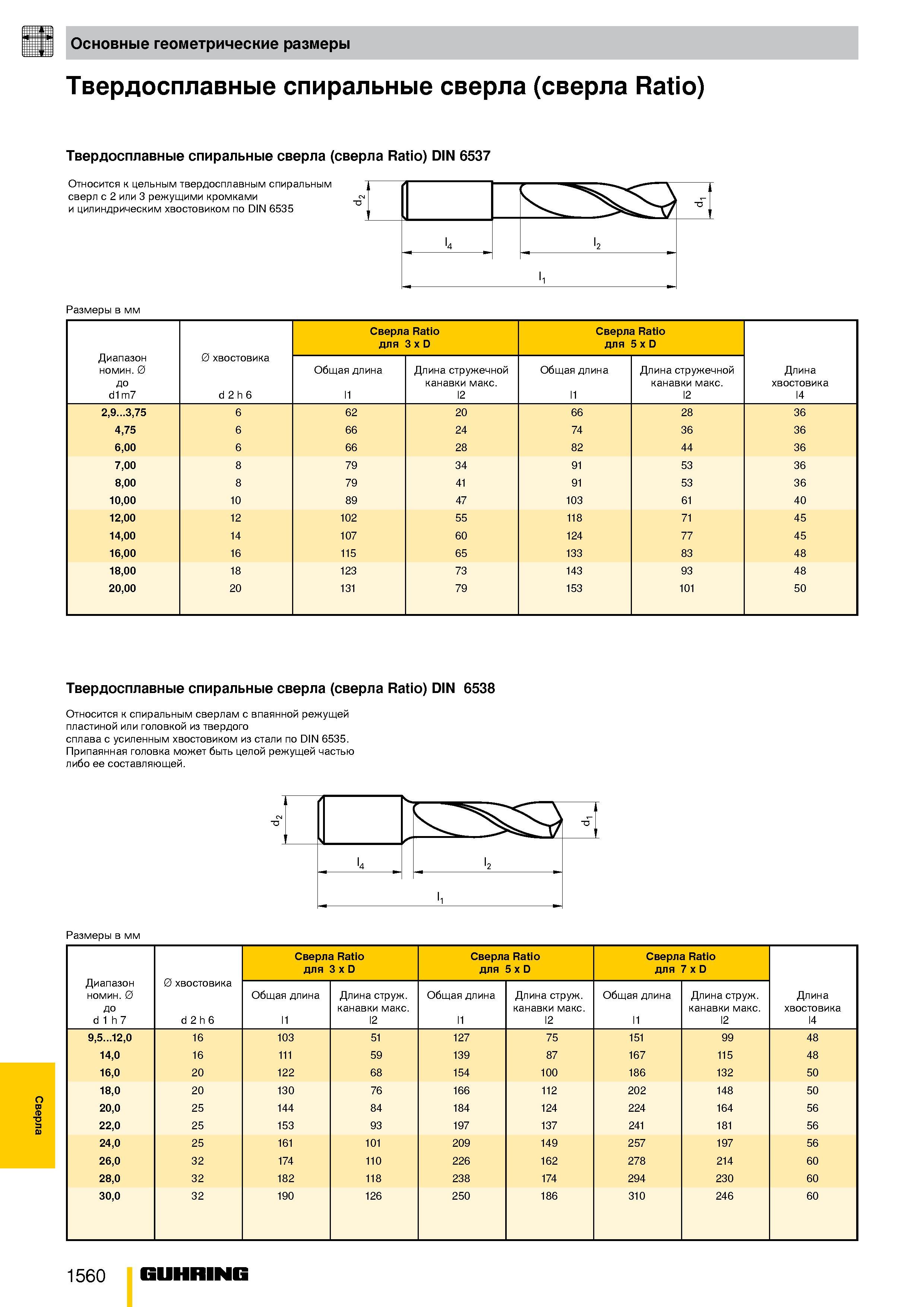

Сверла Основные геометрические размеры Твердосплавные спиральные сверла (сверла Ratio) Твердосплавные спиральные сверла (сверла Ratio) DIN 6537 Относится к цельным твердосплавным спиральным сверл с 2 или 3 режущими кромками и цилиндрическим хвостовиком по DIN 6535 Размеры в мм Диапазон номин. 0 до d1m7 0 хвостовика d 2 h 6 Сверла Ratio для 3 х D Сверла Ratio для 5 х D Длина хвостовика 14 Общая длина 11 Длина стружечной канавки макс. 12 Общая длина 11 Длина стружечной канавки макс. 12 2,9...3,75 6 62 20 66 28 36 4,75 6 66 24 74 36 36 6,00 6 66 28 82 44 36 7,00 8 79 34 91 53 36 8,00 8 79 41 91 53 36 10,00 10 89 47 103 61 40 12,00 12 102 55 118 71 45 14,00 14 107 60 124 77 45 16,00 16 115 65 133 83 48 18,00 18 123 73 143 93 48 20,00 20 131 79 153 101 50 Твердосплавные спиральные сверла (сверла Ratio) DIN 6538 Относится к спиральным сверлам с впаянной режущей пластиной или головкой из твердого сплава с усиленным хвостовиком из стали по DIN 6535. Припаянная головка может быть целой режущей частью либо ее составляющей. Размеры в мм Диапазон номин. 0 до d 1 h 7 0 хвостовика d 2 h 6 Сверла Ratio для 3 х D Сверла Ratio для 5 х D Сверла Ratio для 7 х D Длина хвостовика 14 Общая длина 11 Длина струж. канавки макс. 12 Общая длина 11 Длина струж. канавки макс. 12 Общая длина 11 Длина струж. канавки макс. 12 9,5...12,0 16 103 51 127 75 151 99 48 14,0 16 111 59 139 87 167 115 48 16,0 20 122 68 154 100 186 132 50 18,0 20 130 76 166 112 202 148 50 20,0 25 144 84 184 124 224 164 56 22,0 25 153 93 197 137 241 181 56 24,0 25 161 101 209 149 257 197 56 26,0 32 174 110 226 162 278 214 60 28,0 32 182 118 238 174 294 230 60 30,0 32 190 126 250 186 310 246 60 1560 Guhring
