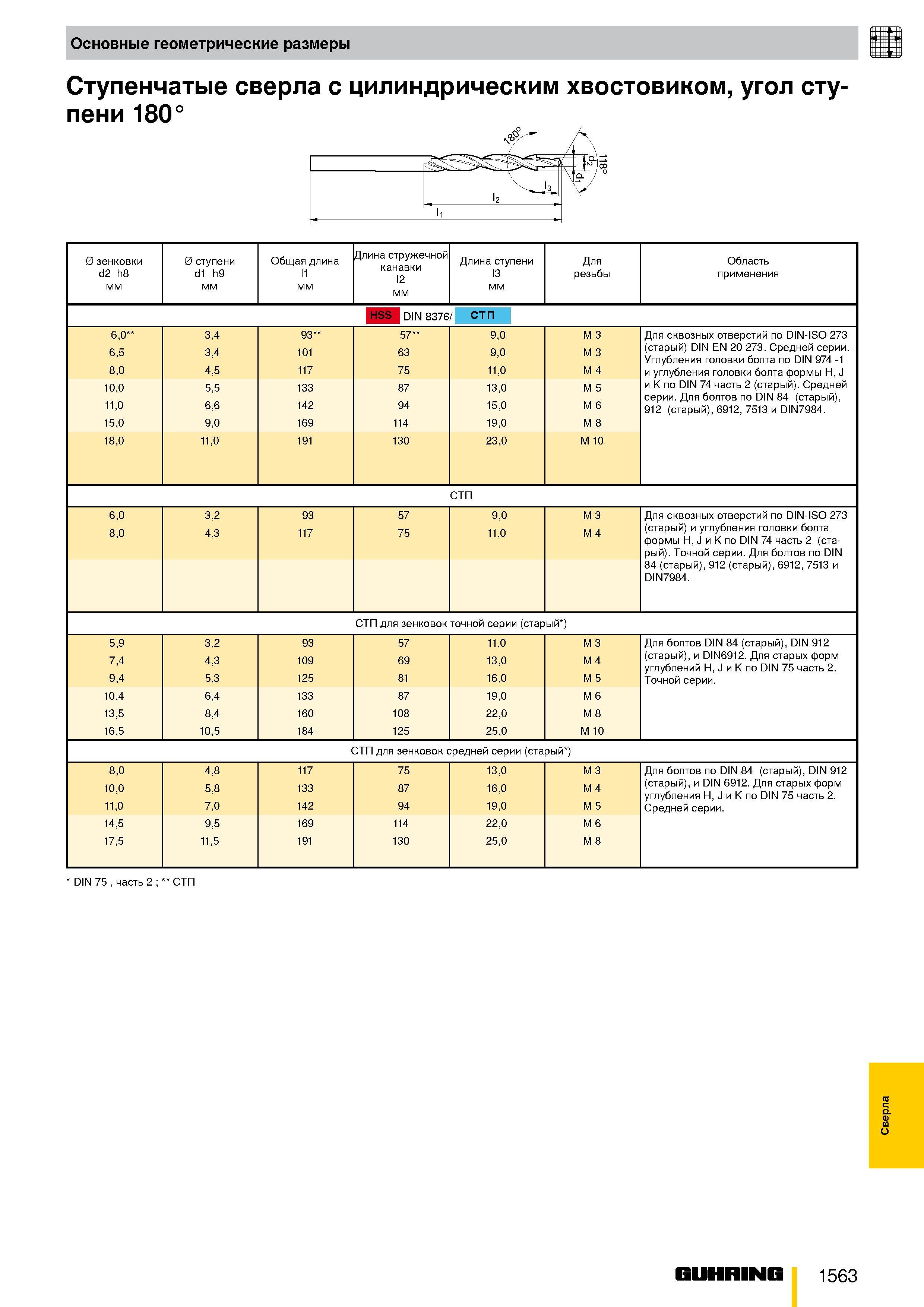

Основные геометрические размеры Ступенчатые сверла с цилиндрическим хвостовиком, угол ступени 180° 0 зенковки d2 h8 мм 0 ступени d1 h9 мм Общая длина 11 мм Длина стружечной канавки 12 мм Длина ступени 13 мм Для резьбы Область применения HSS DIN 8376/ СТП 6,0 3,4 93 57 9,0 М 3 Для сквозных отверстий по DIN-ISO 273 6,5 3,4 101 63 9,0 М 3 (старый) DIN EN 20 273. Средней серии. Углубления головки болта по DIN 974 -1 и углубления головки болта формы Н, J 8,0 4,5 117 75 11,0 М 4 10,0 5,5 133 87 13,0 М 5 и K по DIN 74 часть 2 (старый). Средней серии. Для болтов по DIN 84 (старый), 912 (старый), 6912, 7513 и DIN7984. 11,0 6,6 142 94 15,0 М 6 15,0 9,0 169 114 19,0 М 8 18,0 11,0 191 130 23,0 M 10 СТП 6,0 3,2 93 57 9,0 М 3 Для сквозных отверстий по DIN-ISO 273 8,0 4,3 117 75 11,0 М 4 (старый) и углубления головки болта формы Н, J и K по DIN 74 часть 2 (старый). Точной серии. Для болтов по DIN 84 (старый), 912 (старый), 6912, 7513 и DIN7984. СТП для зенковок точной серии (старый ) 5,9 3,2 93 57 11,0 М 3 Для болтов DIN 84 (старый), DIN 912 7,4 4,3 109 69 13,0 М 4 (старый), и DIN6912. Для старых форм углублений H, J и K по DIN 75 часть 2. Точной серии. 9,4 5,3 125 81 16,0 М 5 10,4 6,4 133 87 19,0 М 6 13,5 8,4 160 108 22,0 М 8 16,5 10,5 184 125 25,0 M 10 СТП для зенковок средней серии (старый ) 8,0 4,8 117 75 13,0 М 3 Для болтов по DIN 84 (старый), DIN 912 10,0 5,8 133 87 16,0 М 4 (старый), и DIN 6912. Для старых форм углубления H, J и K по DIN 75 часть 2. Средней серии. 11,0 7,0 142 94 19,0 М 5 14,5 9,5 169 114 22,0 М 6 17,5 11,5 191 130 25,0 М 8 DIN 75 , часть 2 ; СТП Guhring 1563 Сверла
