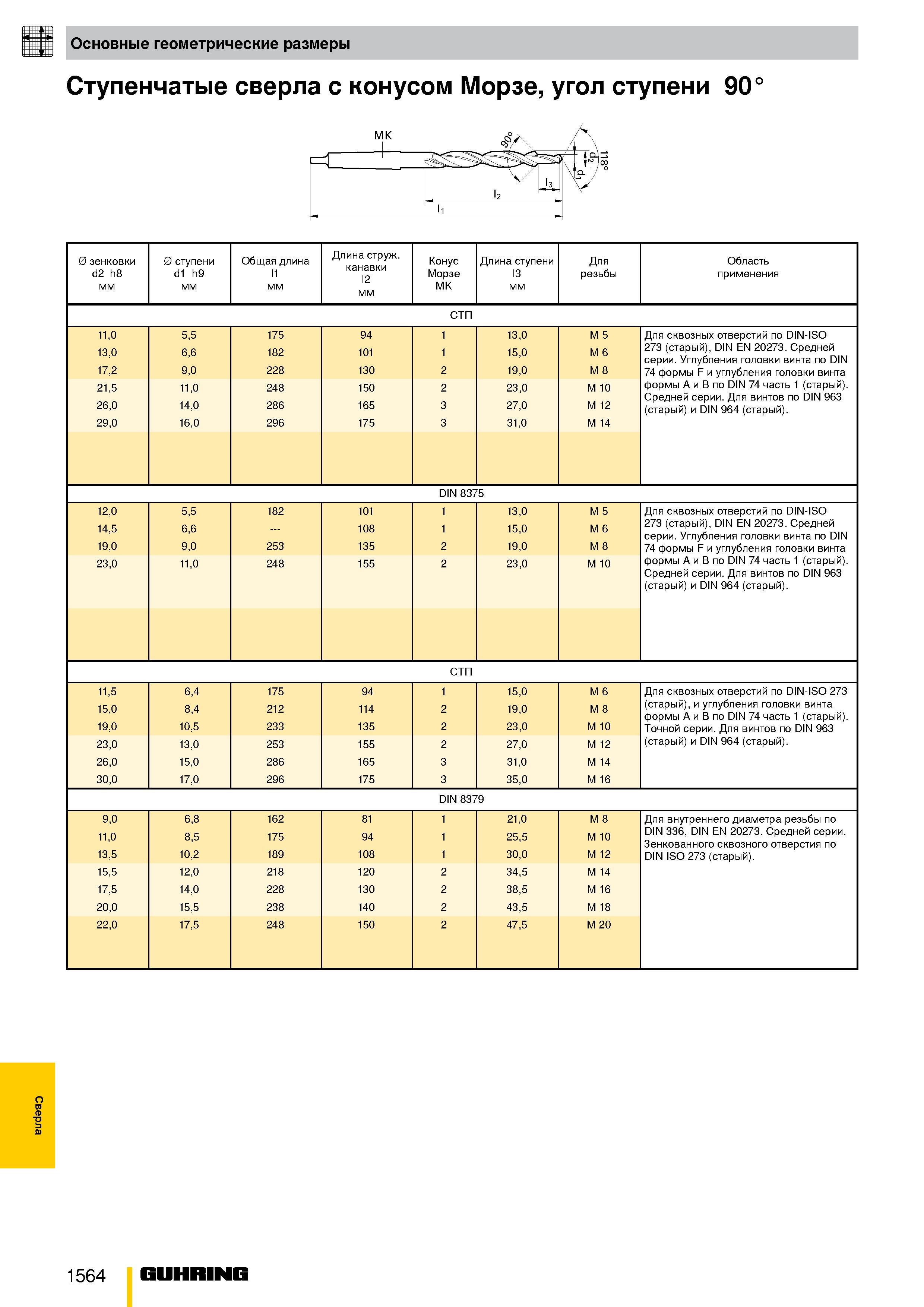

Сверла Основные геометрические размеры Ступенчатые сверла с конусом Морзе, угол ступени 90 0 зенковки d2 h8 мм 0 ступени d1 h9 мм Общая длина 11 мм Длина струж. канавки 12 мм Конус Морзе MK Длина ступени 13 мм Для резьбы Область применения СТП 11,0 5,5 175 94 1 13,0 М 5 Для сквозных отверстий по DIN-ISO 13,0 6,6 182 101 1 15,0 М 6 273 (старый), DIN En 20273. Средней серии. Углубления головки винта по DIN 74 формы F и углубления головки винта 17,2 9,0 228 130 2 19,0 М 8 21,5 11,0 248 150 2 23,0 M 10 формы А и В по DIN 74 часть 1 (старый). Средней серии. Для винтов по DIN 963 (старый) и DIN 964 (старый). 26,0 14,0 286 165 3 27,0 M 12 29,0 16,0 296 175 3 31,0 M 14 DIN 8375 12,0 5,5 182 101 1 13,0 М 5 Для сквозных отверстий по DIN-ISO 14,5 6,6 108 1 15,0 М 6 273 (старый), DIN En 20273. Средней серии. Углубления головки винта по DIN 74 формы F и углубления головки винта 19,0 9,0 253 135 2 19,0 М 8 23,0 11,0 248 155 2 23,0 M 10 формы А и В по DIN 74 часть 1 (старый). Средней серии. Для винтов по DIN 963 (старый) и DIN 964 (старый). СТП 11,5 6,4 175 94 1 15,0 М 6 Для сквозных отверстий по DIN-ISO 273 15,0 8,4 212 114 2 19,0 М 8 (старый), и углубления головки винта формы А и В по DIN 74 часть 1 (старый). Точной серии. Для винтов по DIN 963 19,0 10,5 233 135 2 23,0 M 10 23,0 13,0 253 155 2 27,0 M 12 (старый) и DIN 964 (старый). 26,0 15,0 286 165 3 31,0 M 14 30,0 17,0 296 175 3 35,0 M 16 DIN 8379 9,0 6,8 162 81 1 21,0 М 8 Для внутреннего диаметра резьбы по 11,0 8,5 175 94 1 25,5 M 10 DIN 336, DIN EN 20273. Средней серии. Зенкованного сквозного отверстия по DIN ISO 273 (старый). 13,5 10,2 189 108 1 30,0 M 12 15,5 12,0 218 120 2 34,5 M 14 17,5 14,0 228 130 2 38,5 M 16 20,0 15,5 238 140 2 43,5 M 18 22,0 17,5 248 150 2 47,5 M 20 1564 Guhring
