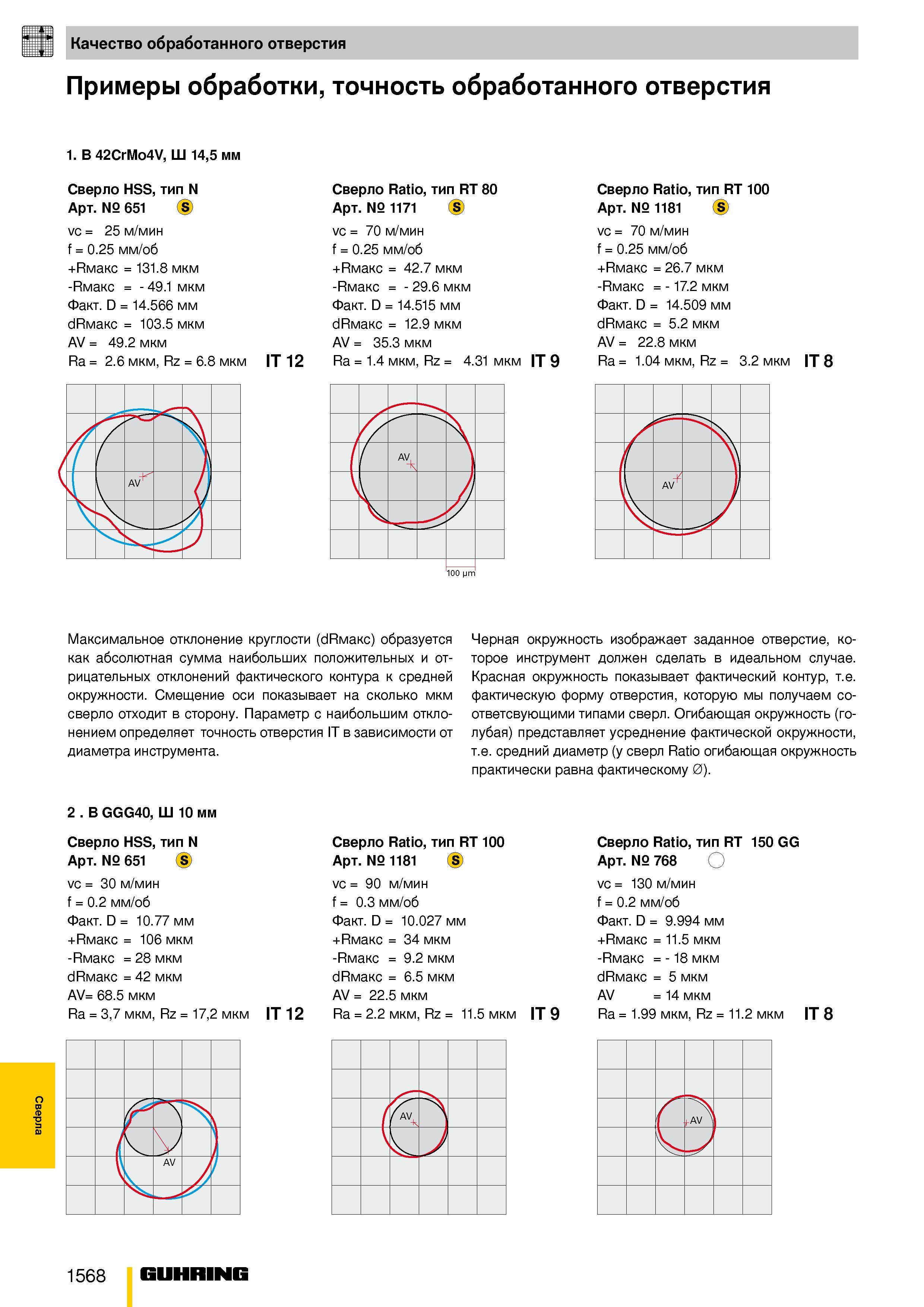

Сверла Качество обработанного отверстия Примеры обработки, точность обработанного отверстия 1. В 42CrMo4V, Ш 14,5 мм Сверло HSS, тип N Арт. № 651 (S) vc 25 м/мин f 0.25 мм/об +Rмакс 131.8 мкм макс 49.1 мкм Факт. D 14.566 мм dRмакс 103.5 мкм AV 49.2 мкм Ra 2.6 мкм, Rz 6.8 мкм IT 12 Сверло Ratio, тип RT 80 Арт. № 1171 (S) vc 70 м/мин f 0.25 мм/об +Rмакс 42.7 мкм макс 29.6 мкм Факт. D 14.515 мм dRмакс 12.9 мкм AV 35.3 мкм Ra 1.4 мкм, Rz 4.31 мкм IT 9 Сверло Ratio, тип RT 100 Арт. № 1181 (S) vc 70 м/мин f 0.25 мм/об +Rмакс 26.7 мкм макс 17.2 мкм Факт. D 14.509 мм dRмакс 5.2 мкм AV 22.8 мкм Ra 1.04 мкм, Rz 3.2 мкм IT 8 100 pm Максимальное отклонение круглости (dRмакс) образуется как абсолютная сумма наибольших положительных и отрицательных отклонений фактического контура к средней окружности. Смещение оси показывает на сколько мкм сверло отходит в сторону. Параметр с наибольшим отклонением определяет точность отверстия IT в зависимости от диаметра инструмента. Черная окружность изображает заданное отверстие, которое инструмент должен сделать в идеальном случае. Красная окружность показывает фактический контур, т.е. фактическую форму отверстия, которую мы получаем со-ответсвующими типами сверл. Огибающая окружность (голубая) представляет усреднение фактической окружности, т.е. средний диаметр (у сверл Ratio огибающая окружность практически равна фактическому 0). 2 . В GGG40, Ш 10 мм Сверло HSS, тип N Арт. № 651 (S) vc 30 м/мин f 0.2 мм/об Факт. D 10.77 мм +Rмакс 106 мкм макс 28 мкм dRмакс 42 мкм AV= 68.5 мкм Ra 3,7 мкм, Rz 17,2 мкм IT 12 Сверло Ratio, тип RT 100 Арт. № 1181 (S) vc 90 м/мин f 0.3 мм/об Факт. D 10.027 мм +Rмакс 34 мкм макс 9.2 мкм dRмакс 6.5 мкм AV 22.5 мкм Ra 2.2 мкм, Rz 11.5 мкм IT 9 Сверло Ratio, тип RT 150 GG Арт. № 768 О vc 130 м/мин f 0.2 мм/об Факт. D 9.994 мм +Rмакс 11.5 мкм макс 18 мкм dRмакс 5 мкм AV 14 мкм Ra 1.99 мкм, Rz 11.2 мкм IT 8 1568 Guhring
