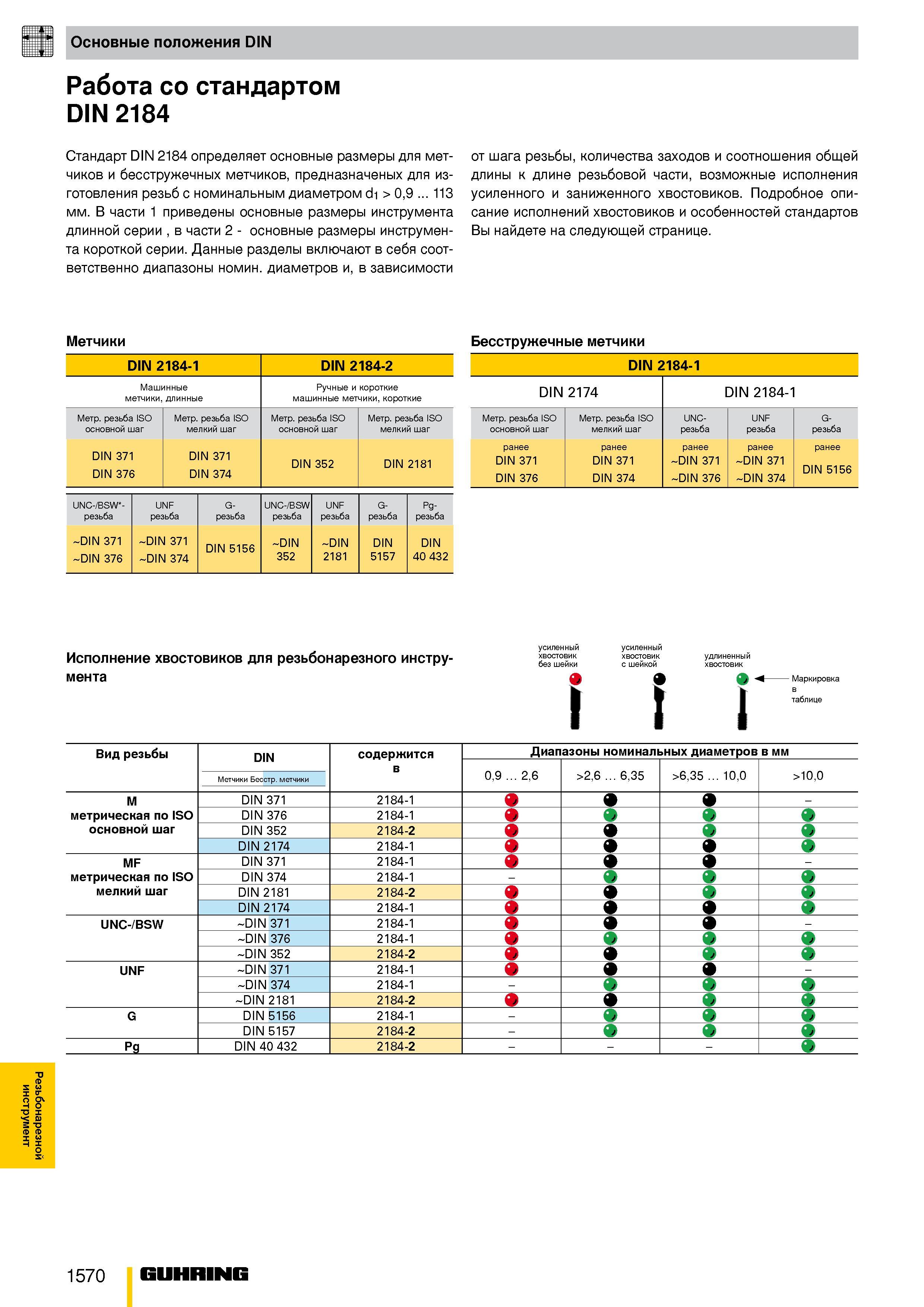

Резьбонарезной инструмент Основные положения DIN Работа со стандартом DIN 2184 Стандарт DIN 2184 определяет основные размеры для метчиков и бесстружечных метчиков, предназначеных для изготовления резьб с номинальным диаметром di > 0,9 113 мм. В части 1 приведены основные размеры инструмента длинной серии , в части 2 основные размеры инструмента короткой серии. Данные разделы включают в себя соответственно диапазоны номин. диаметров и, в зависимости от шага резьбы, количества заходов и соотношения общей длины к длине резьбовой части, возможные исполнения усиленного и заниженного хвостовиков. Подробное описание исполнений хвостовиков и особенностей стандартов Вы найдете на следующей странице. Метчики DIN 2184-1 DIN 2184-2 Машинные Ручные и короткие метчики длинные машинные метчики, короткие Метр. резьба ISO Метр. резьба ISO Метр. резьба ISO Метр. резьба ISO основной шаг мелкий шаг основной шаг мелкий шаг DIN 371 DIN 376 DIN 371 DIN 374 DIN 352 DIN 2181 UNC-/BSW резьба UNF резьба G- резьба UNC-/BSW резьба UNF резьба G- резьба Pg- резьба DIN 371 DIN 376 DIN 371 DIN 374 DIN 5156 DIN 352 DIN 2181 DIN 5157 DIN 40 432 Бесстружечные метчики DIN 2184-1 DIN 2174 DIN 2184-1 Метр. резьба ISO основной шаг Метр. резьба ISO мелкий шаг UNC- резьба UNF резьба G- резьба ранее ранее ранее ранее ранее DIN 371 DIN 371 DIN 371 DIN 371 DIN 5156 DIN 376 DIN 374 DIN 376 DIN 374 Исполнение хвостовиков для резьбонарезного инструмента усиленный хвостовик без шейки усиленный хвостовик с шейкой I Маркировка в таблице Вид резьбы DIN содержится в Диапазоны номинальных диаметров в мм ,6 2, ,9 0, >2,6 6,35 >6,35 10,0 >10,0 Метчики Бесстр. метчики М метрическая по ISO основной шаг DIN 371 2184-1 DIN 376 2184-1 DIN 352 2184-2 DIN 2174 2184-1 MF метрическая по ISO мелкий шаг DIN 371 2184-1 DIN 374 2184-1 DIN 2181 2184-2 DIN 2174 2184-1 UNC-/BSW DIN 371 2184-1 DIN 376 2184-1 DIN 352 2184-2 UNF DIN 371 2184-1 DIN 374 2184-1 DIN 2181 2184-2 G DIN 5156 2184-1 DIN 5157 2184-2 Pg DIN 40 432 2184-2 удлиненный хвостовик 1570 Guhring
