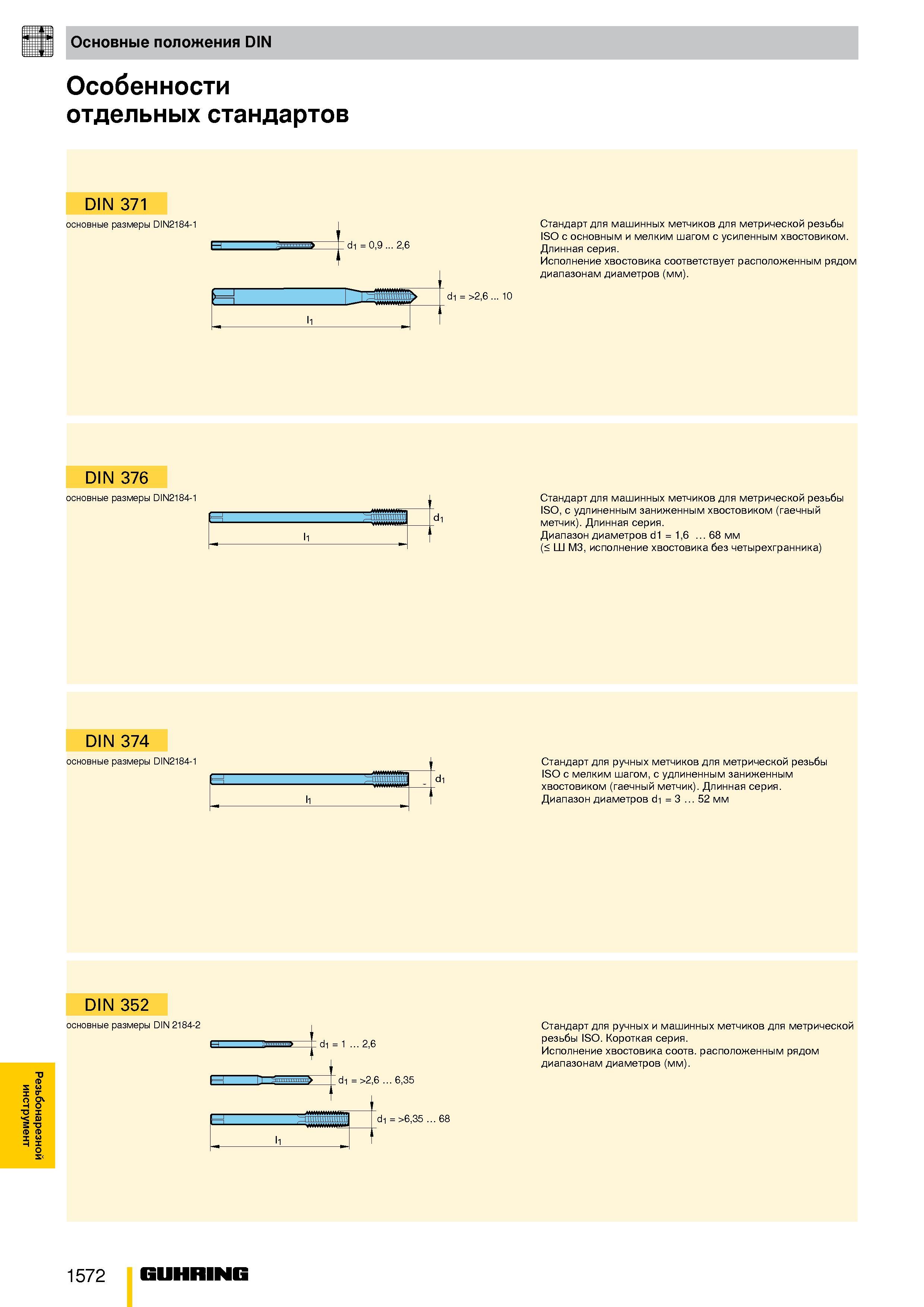

Резьбонарезной инструмент Основные положения DIN Особенности отдельных стандартов DIN 371 основные размеры DIN2184-1 в d1 0,9 2,6 d1 >2,6 10 Стандарт для машинных метчиков для метрической резьбы ISO с основным и мелким шагом с усиленным хвостовиком. Длинная серия. Исполнение хвостовика соответствует расположенным рядом диапазонам диаметров (мм). DIN 376 основные размеры DIN2184-1 в Стандарт для машинных метчиков для метрической резьбы ISO, с удлиненным заниженным хвостовиком (гаечный метчик). Длинная серия. Диапазон диаметров d1 1,6 68 мм (< Ш M3, исполнение хвостовика без четырехгранника) DIN 374 основные размеры DIN2184-1 в Стандарт для ручных метчиков для метрической резьбы ISO с мелким шагом, с удлиненным заниженным хвостовиком (гаечный метчик). Длинная серия. Диапазон диаметров d1 3 52 мм DIN 352 основные размеры DIN 2184-2 d1 >6,35 68 Стандарт для ручных и машинных метчиков для метрической резьбы ISO. Короткая серия. Исполнение хвостовика соотв. расположенным рядом диапазонам диаметров (мм). 1572 Guhring
