1410 Каталог GUHRING 2009 Осевой режущий инструмент и инструментальная оснастка Стр.1569

Каталог GUHRING 2009 Режущий инструмент и оснастка Стр. 1569 1410 Lab2u

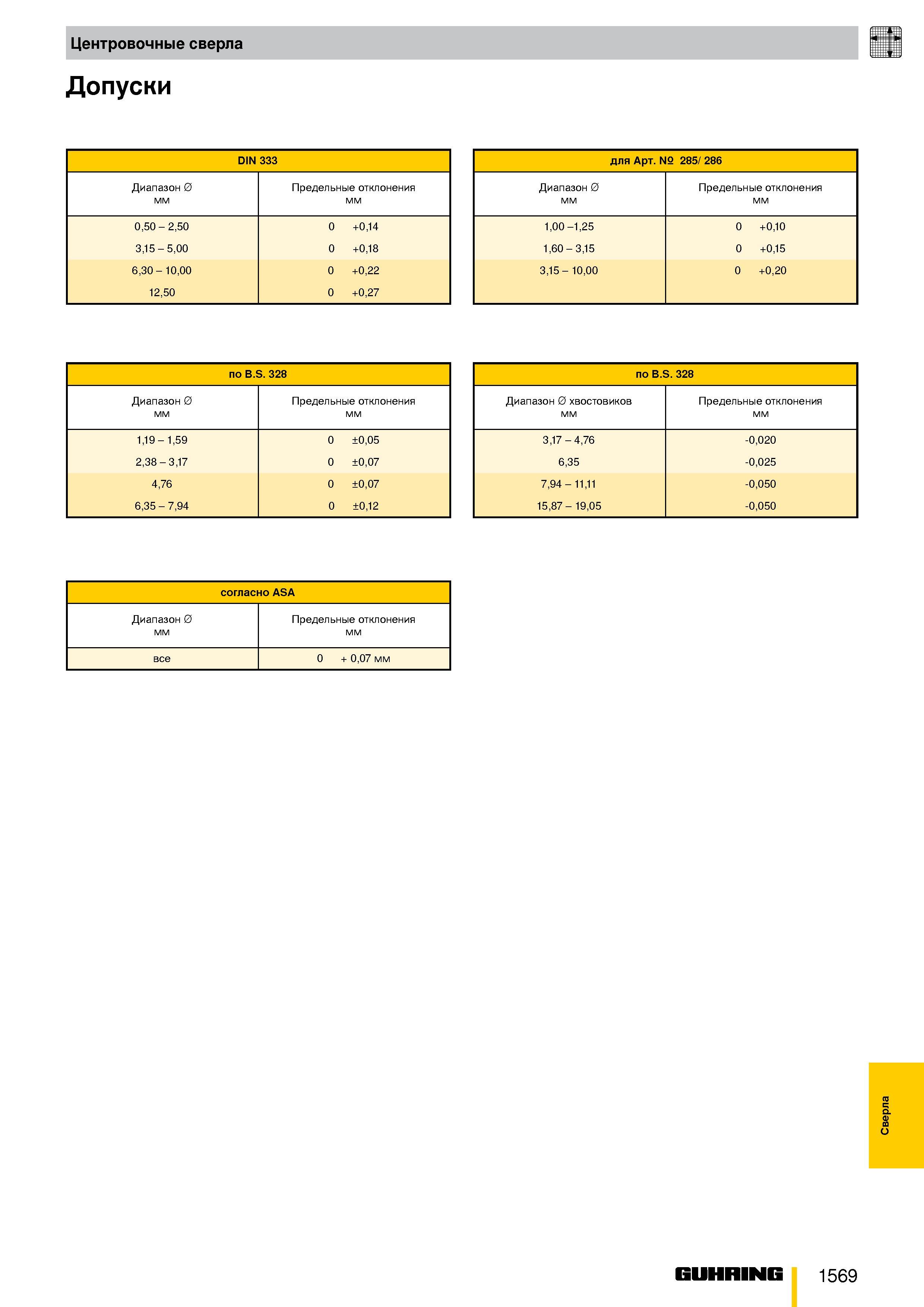

Центровочные сверла Допуски DIN 333 Диапазон 0 Предельные отклонения мм 0,50 2,50 0 +0,14 3,15 5,00 0 +0,18 6,30 10,00 0 +0,22 12,50 0 +0,27 для Арт. № 285/ 286 Диапазон 0 мм Предельные отклонения мм 1,00 -1,25 0 +0,10 1,60 3,15 0 +0,15 3,15 10,00 0 +0,20 по B.S. 328 Диапазон 0 Предельные отклонения мм 1,19 1,59 0 ±0,05 2,38 3,17 0 ±0,07 4,76 0 ±0,07 6,35 7,94 0 ±0,12 по B.S. 328 Диапазон 0 хвостовиков мм Предельные отклонения мм 3,17 4,76 -0,020 6,35 -0,025 7,94 11,11 -0,050 15,87 19,05 -0,050 согласно ASA Диапазон 0 мм Предельные отклонения мм все 0 + 0,07 мм Guhring 1569 Сверла
