DEREK | Каталог DEREK 2017 Инструмент режущий и оснастка (Всего 496 стр.) |
|||||

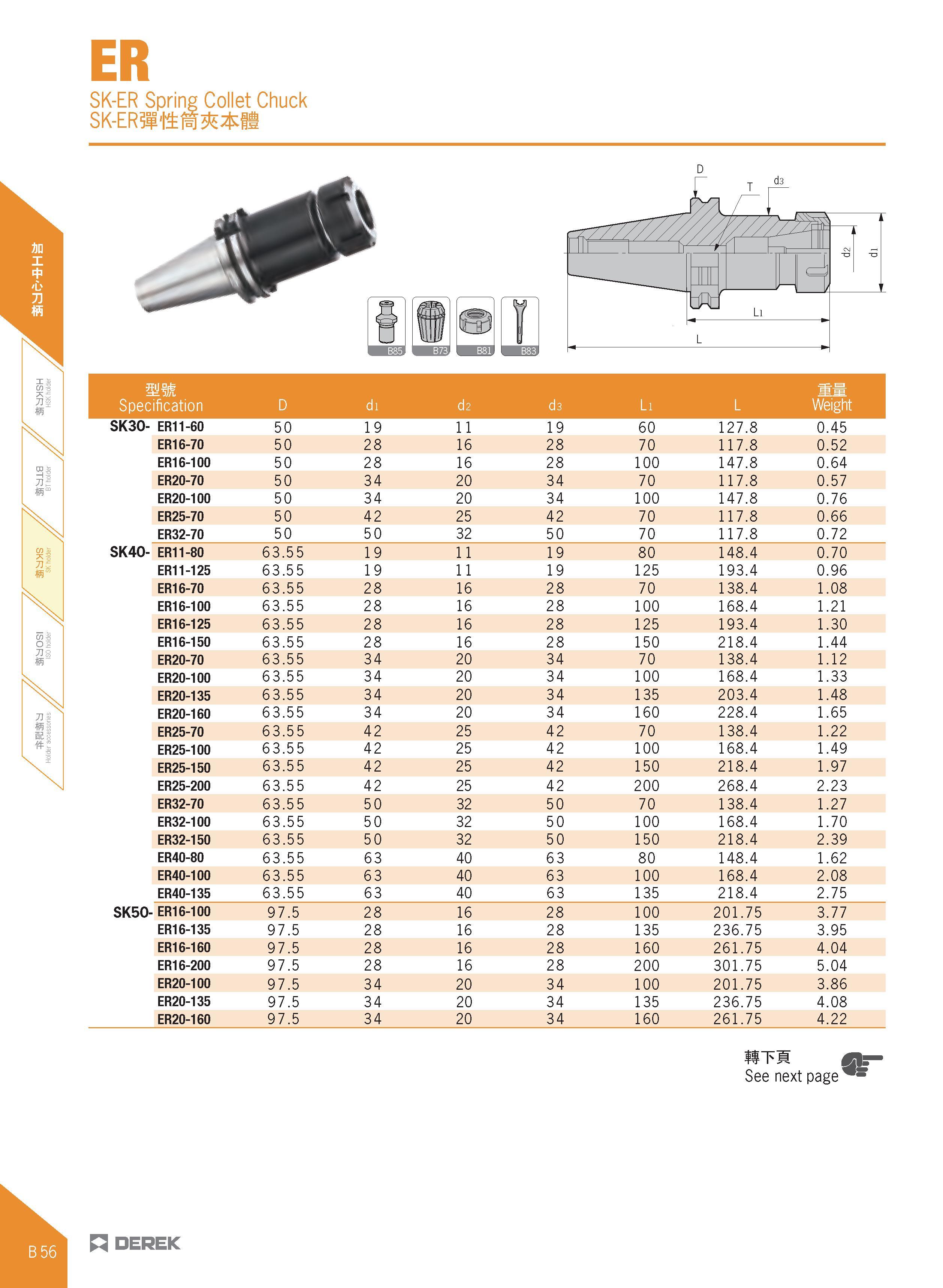

168 Каталог DEREK 2017 Режущий инструмент и оснастка инструментальная для станков Стр.B56 |
|||||
Каталог DEREK 2017 Инструмент и оснастка для станков Стр. B56 0168 Lab2u ER SK-ER Spring Collet Chuck SK-ER9Sttfl8 fi mm Specification D di d2 d3 Li L Ww Weight SK30- ER11-60 50 19 11 19 60 127.8 0.45 ER16-70 50 28 16 28 70 117.8 0.52 ER16-100 50 28 16 28 100 147.8 0.64 ER20-70 50 34 20 34 70 117.8 0.57 ER20-100 50 34 20 34 100 147.8 0.76 ER25-70 50 42 25 42 70 117.8 0.66 ER32-70 50 50 32 50 70 117.8 0.72 SK40- ER11-80 63.55 19 11 19 80 148.4 0.70 ER11-125 63.55 19 11 19 125 193.4 0.96 ER16-70 63.55 28 16 28 70 138.4 1.08 ER16-100 63.55 28 16 28 100 168.4 1.21 ER16-125 63.55 28 16 28 125 193.4 1.30 ER16-150 63.55 28 16 28 150 218.4 1.44 ER20-70 63.55 34 20 34 70 138.4 1.12 ER20-100 63.55 34 20 34 100 168.4 1.33 ER20-135 63.55 34 20 34 135 203.4 1.48 ER20-160 63.55 34 20 34 160 228.4 1.65 ER25-70 63.55 42 25 42 70 138.4 1.22 ER25-100 63.55 42 25 42 100 168.4 1.49 ER25-150 63.55 42 25 42 150 218.4 1.97 ER25-200 63.55 42 25 42 200 268.4 2.23 ER32-70 63.55 50 32 50 70 138.4 1.27 ER32-100 63.55 50 32 50 100 168.4 1.70 ER32-150 63.55 50 32 50 150 218.4 2.39 ER40-80 63.55 63 40 63 80 148.4 1.62 ER40-100 63.55 63 40 63 100 168.4 2.08 ER40-135 63.55 63 40 63 135 218.4 2.75 SK50- ER16-100 97.5 28 16 28 100 201.75 3.77 ER16-135 97.5 28 16 28 135 236.75 3.95 ER16-160 97.5 28 16 28 160 261.75 4.04 ER16-200 97.5 28 16 28 200 301.75 5.04 ER20-100 97.5 34 20 34 100 201.75 3.86 ER20-135 97.5 34 20 34 135 236.75 4.08 ER20-160 97.5 34 20 34 160 261.75 4.22 IITM See next page 9 ZZ DEPEK |
|||||
