Сборные сверла Vorgen BTDR с механическим креплением стандартных сменных режущих пластин из твердого сплава Общий вид Основные размеры Обозначение Максим

Сборные сверла Vorgen BTDR с механическим креплением стандартных сменных режущих пластин из твердого сплава Общий вид Основные размеры Обозначение Максим

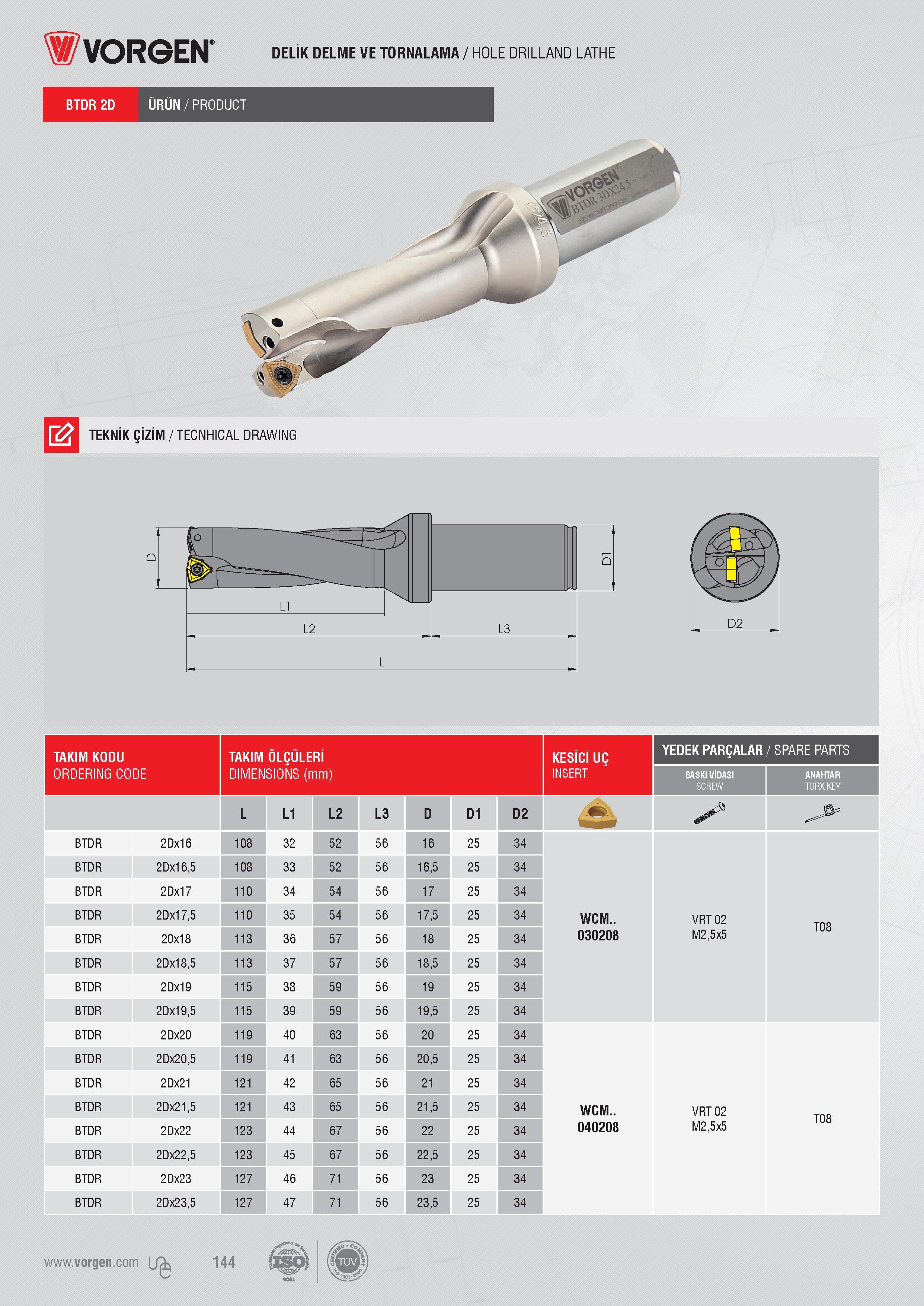

Сборные сверла Vorgen BTDR с механическим креплением стандартных сменных режущих пластин из твердого сплава Общий вид Основные размеры Обозначение Максимальная глубина сверления до двух диаметров режущего инструмента DELİK DELME VE TORNALAMA / HOLE DRILLAND LATHE BTDR 2D URUN / PRODUCT TEKNİK ÇİZİM /TECNHICAL DRAWING TAKIM KODU TAKIM ÖLÇÜLERİ KESİCİ UÇ YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм INSERT BASKI VİDASI SCREW ANAHTAR TORXKEY L L1 L2 L3 D D1 D2 İ X9 BTDR 2Dx16 108 32 52 56 16 25 34 BTDR 2Dx16,5 108 33 52 56 16,5 25 34 BTDR 2Dx17 110 34 54 56 17 25 34 BTDR 2Dx17,5 110 35 54 56 17,5 25 34 WCM.. VRT02 T08 BTDR 20x18 113 36 57 56 18 25 34 030208 M2,5x5 BTDR 2Dx18,5 113 37 57 56 18,5 25 34 BTDR 2Dx19 115 38 59 56 19 25 34 BTDR 2Dx19,5 115 39 59 56 19,5 25 34 BTDR 2Dx20 119 40 63 56 20 25 34 BTDR 2Dx20,5 119 41 63 56 20,5 25 34 BTDR 2Dx21 121 42 65 56 21 25 34 BTDR 2Dx21,5 121 43 65 56 21,5 25 34 WCM.. VRT02 T08 BTDR 2Dx22 123 44 67 56 22 25 34 040208 M2,5x5 BTDR 2Dx22,5 123 45 67 56 22,5 25 34 BTDR 2Dx23 127 46 71 56 23 25 34 BTDR 2Dx23,5 127 47 71 56 23,5 25 34
