VORGEN | Каталог VORGEN 2018 Инструмент металлорежущий с СРП (Всего 169 стр.) |
|||||
140 Каталог VORGEN 2018 Металлорежущий инструмент с режущими сменными пластинами Стр.140 |
|||||

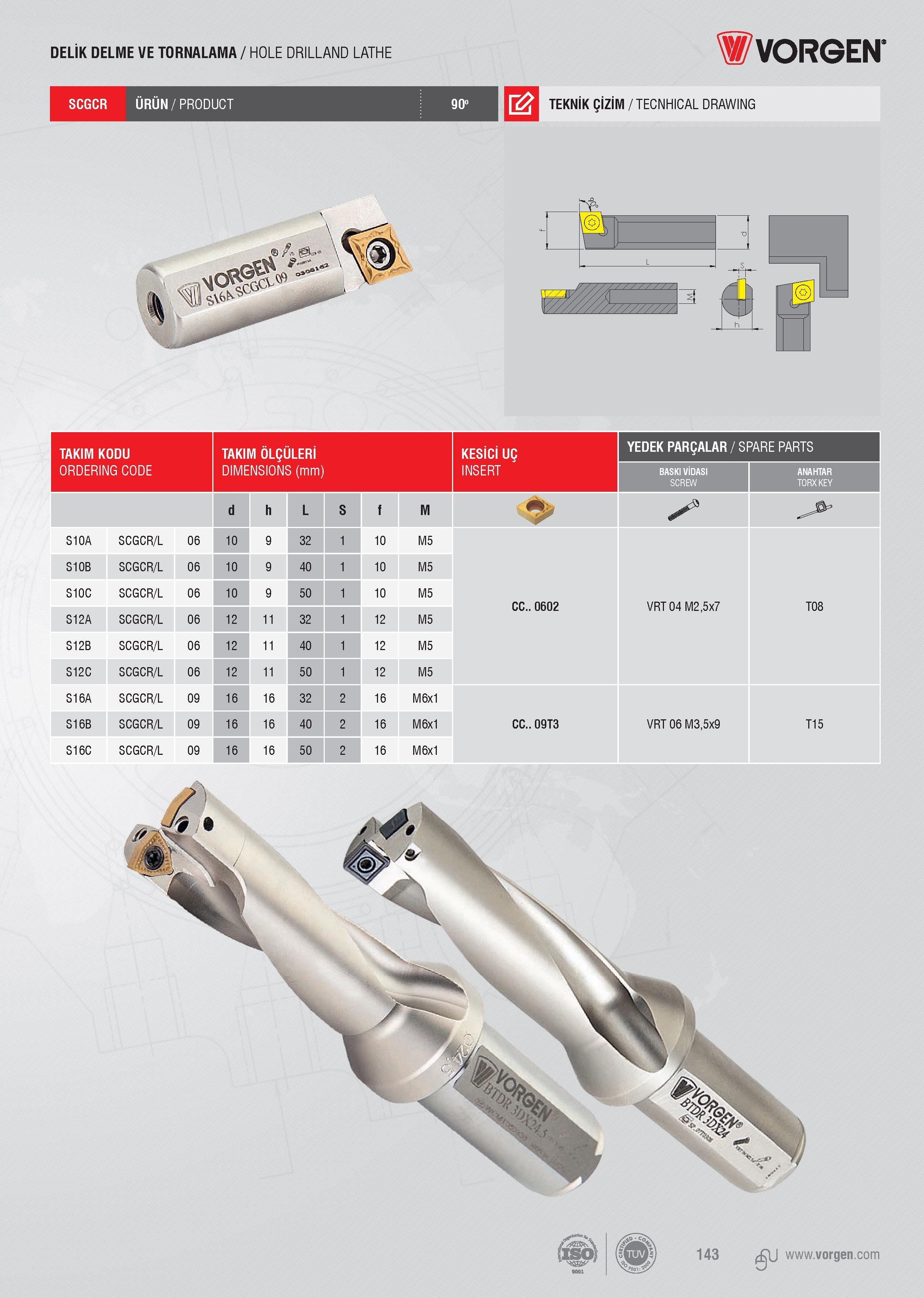

Каталог VORGEN 2018 Инструмент металлорежущий Стр. 140 0140 Lab2u DELİK DELME VE TORNALAMA / HOLE DRILLAND LATHE Vorgen SCGCR ÜRÜN/PRODUCT 90" TEKNİK ÇİZİM / TECNHICAL DRAWING TAKIM KODU TAKIM ÖLÇÜLERİ KESİCİ UÇ YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм INSERT BASKI VİDASI SCREW ANAHTAR TORXKEY d h L S f M S10A SCGCR/L 06 10 9 32 1 10 M5 S10B SCGCR/L 06 10 9 40 1 10 M5 S10C SCGCR/L 06 10 9 50 1 10 M5 CC.. 0602 VRT 04 M2,5x7 T08 S12A SCGCR/L 06 12 11 32 1 12 M5 S12B SCGCR/L 06 12 11 40 1 12 M5 S12C SCGCR/L 06 12 11 50 1 12 M5 S16A SCGCR/L 09 16 16 32 2 16 M 6x1 S16B SCGCR/L 09 16 16 40 2 16 M 6x1 CC.. 09T3 VRT 06 M3,5x9 T15 S16C SCGCR/L 09 16 16 50 2 16 M 6x1 |
|||||
