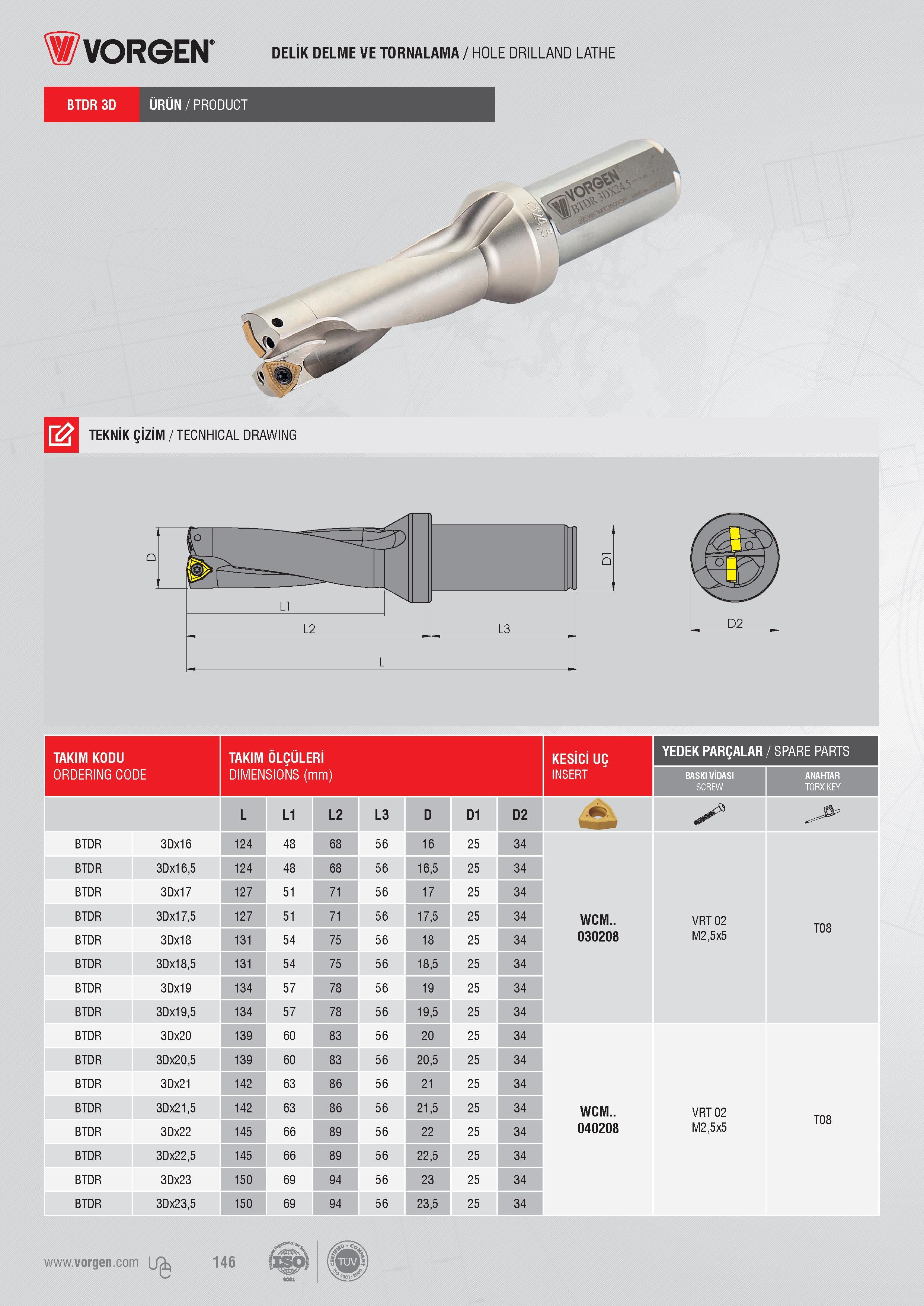

Корпусные сверла Vorgen BTDR со сменными режущими твердосплавными пластинами стандартной тригональной формы (ломаный треугольник) Сверлильный инструмент

Корпусные сверла Vorgen BTDR со сменными режущими твердосплавными пластинами стандартной тригональной формы (ломаный треугольник) Сверлильный инструмент

Корпусные сверла Vorgen BTDR со сменными режущими твердосплавными пластинами стандартной тригональной формы (ломаный треугольник) Сверлильный инструмент _ металлорежущий из Турции для обработки отверстий в заготовках из металлов и сплавов Общий вид Основные размеры Обозначение Комплектующие DELİK DELME VE TORNALAMA / HOLE DRILLAND LATHE BTDR 3D URUN / PRODUCT TEKNİK ÇİZİM /TECNHICAL DRAWING TAKIM KODU TAKIM ÖLÇÜLERİ KESİCİ UÇ YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм INSERT BASKI VİDASI SCREW ANAHTAR TORXKEY L L1 L2 L3 D D1 D2 A BTDR 3Dx16 124 48 68 56 16 25 34 BTDR 3Dx16,5 124 48 68 56 16,5 25 34 BTDR 3Dx17 127 51 71 56 17 25 34 BTDR 3Dx17,5 127 51 71 56 17,5 25 34 WCM.. VRT02 T08 BTDR 3Dx18 131 54 75 56 18 25 34 030208 M2,5x5 BTDR 3Dx18,5 131 54 75 56 18,5 25 34 BTDR 3Dx19 134 57 78 56 19 25 34 BTDR 3Dx19,5 134 57 78 56 19,5 25 34 BTDR 3Dx20 139 60 83 56 20 25 34 BTDR 3Dx20,5 139 60 83 56 20,5 25 34 BTDR 3Dx21 142 63 86 56 21 25 34 BTDR 3Dx21,5 142 63 86 56 21,5 25 34 WCM.. VRT02 T08 BTDR 3Dx22 145 66 89 56 22 25 34 040208 M2,5x5 BTDR 3Dx22,5 145 66 89 56 22,5 25 34 BTDR 3Dx23 150 69 94 56 23 25 34 BTDR 3Dx23,5 150 69 94 56 23,5 25 34
