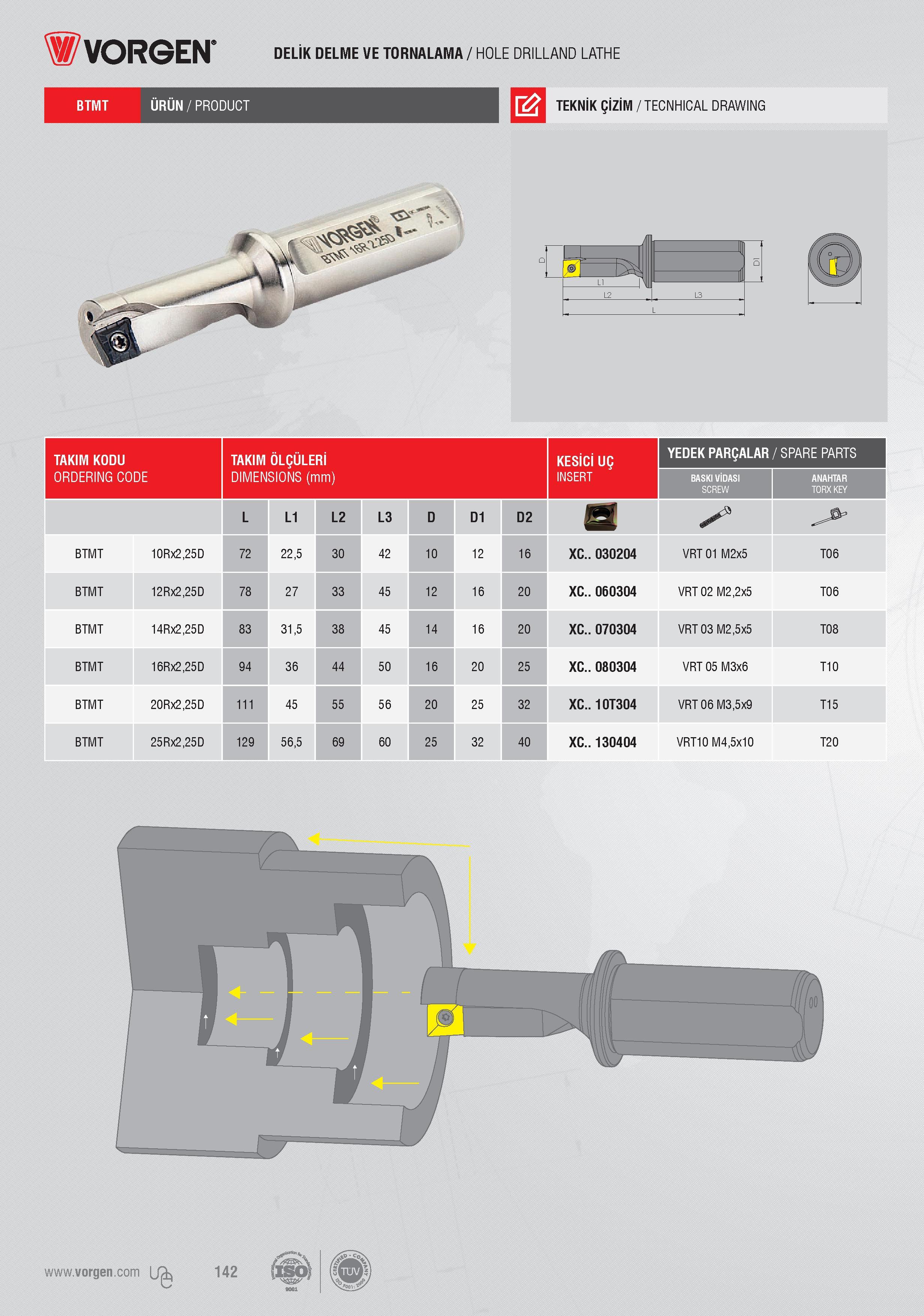

Многофункциональный токарный инструмент BTMT для наружного точения и внутреннего растачивания Комплектующие Применяемые СРП Общий вид Основные размеры Обозначение по каталогу Vorgen DELİK DELME VE TORNALAMA / HOLE DRILLAND LATHE URUN/PRODUCT TEKNİK ÇİZİM /TECNHICAL DRAWING TAKIM KODU TAKIM ÖLÇÜLERİ KESİCİ UÇ YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм INSERT BASKI VİDASI SCREW ANAHTAR TORXKEY L L1 L2 L3 D D1 D2 at X BTMT 10Rx2,25D 72 22,5 30 42 10 12 16 XC.. 030204 VRT 01 M2x5 TO 6 BTMT 12Rx2,25D 78 27 33 45 12 16 20 XC.. 060304 VRT 02 M2,2x5 TO 6 BTMT 14Rx2,25D 83 31,5 38 45 14 16 20 XC.. 070304 VRT 03 M2,5x5 T08 BTMT 16Rx2,25D 94 36 44 50 16 20 25 XC.. 080304 VRT 05 M3x6 T10 BTMT 20Rx2,25D 111 45 55 56 20 25 32 XC.. 10T304 VRT 06 M3,5x9 T15 BTMT 25Rx2,25D 129 56,5 69 60 25 32 40 XC.. 130404 VRT10 M4,5x10 T20 “ s 142
