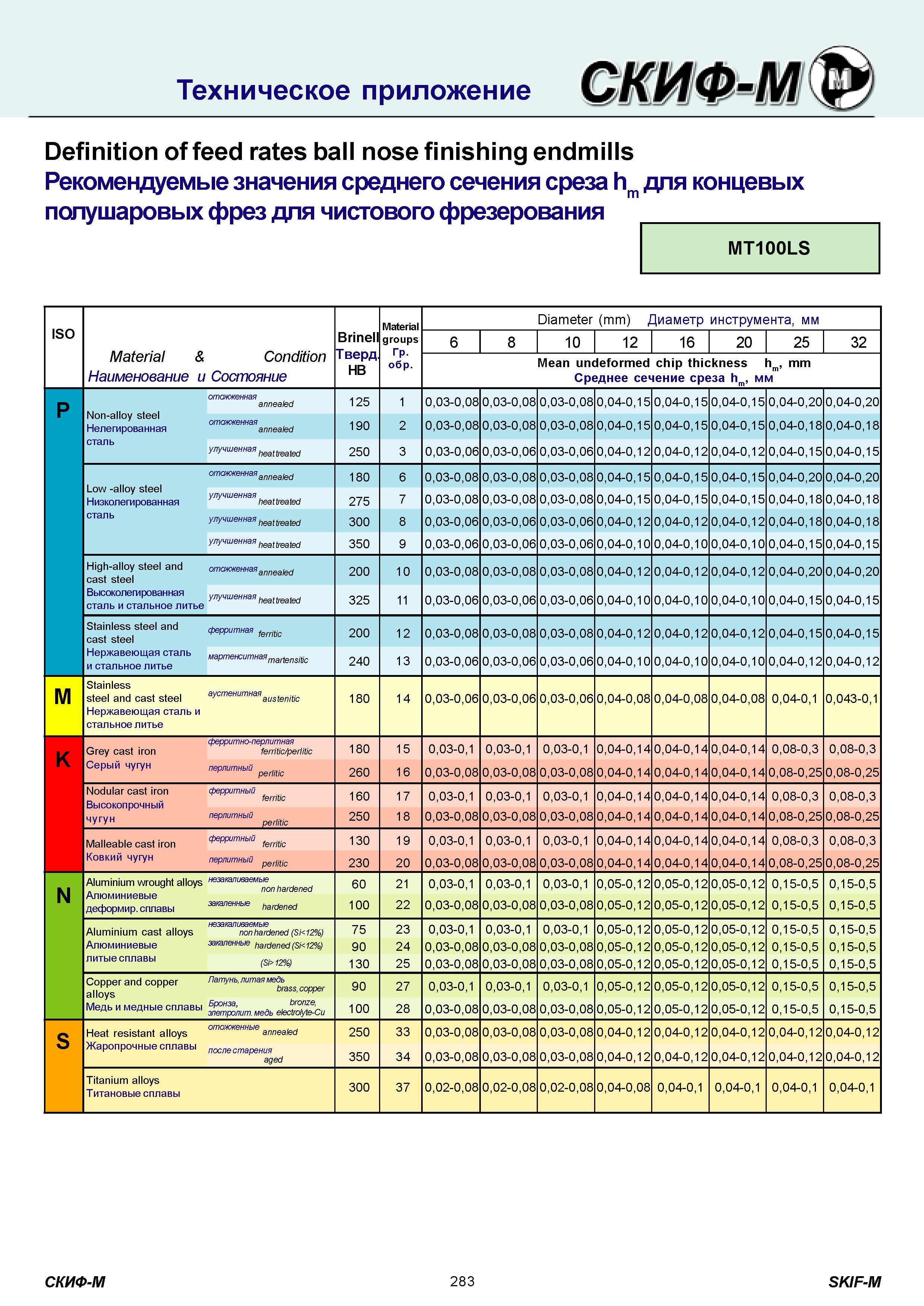

283 Каталог СКИФ-М 2011 Металлорежущий инструмент и инструментальная оснастка Стр.283 |
|||||
Рекомендуемые значения среднего сечения среза hm для концевых полушаровых фрез для чистового фрезерования MT100LS ISO Material & Condition НаименованиеРекомендуемые значения среднего сечения среза hm для концевых полушаровых фрез для чистового фрезерования MT100LS ISO Material & Condition Наименование и Состояние Brinell Тверд HB Material groups Группа обрабатываемости Diameter (mm) Диаметр инструмента, мм 6 8 10 12 16 20 25 32 Техническое приложение Definition of feed rates ball nose finishing endmills Mean undeformed chip thickness hm, mm Среднее сечение среза hm, мм P Non-alloy steel Нелегированная отожженная annealed 125 1 0,03-0,08 0,03-0,08 0,03-0,08 0,04-0,15 0,04-0,15 0,04-0,15 0,04-0,20 0,04-0,20 отожженная annealed 190 2 0,03-0,08 0,03-0,08 0,03-0,08 0,04-0,15 0,04-0,15 0,04-0,15 0,04-0,18 0,04-0,18 сталь улучшенная heat treated 250 3 0,03-0,06 0,03-0,06 0,03-0,06 0,04-0,12 0,04-0,12 0,04-0,12 0,04-0,15 0,04-0,15 Low -alloy steel Низколегированная отожженная annealed 180 6 0,03-0,08 0,03-0,08 0,03-0,08 0,04-0,15 0,04-0,15 0,04-0,15 0,04-0,20 0,04-0,20 улучшенная heat treated 275 7 0,03-0,08 0,03-0,08 0,03-0,08 0,04-0,15 0,04-0,15 0,04-0,15 0,04-0,18 0,04-0,18 сталь улучшенная heat treated 300 8 0,03-0,06 0,03-0,06 0,03-0,06 0,04-0,12 0,04-0,12 0,04-0,12 0,04-0,18 0,04-0,18 улучшенная heat treated 350 9 0,03-0,06 0,03-0,06 0,03-0,06 0,04-0,10 0,04-0,10 0,04-0,10 0,04-0,15 0,04-0,15 High-alloy steel and cast steel отожженная annealed 200 10 0,03-0,08 0,03-0,08 0,03-0,08 0,04-0,12 0,04-0,12 0,04-0,12 0,04-0,20 0,04-0,20 Высоколегированная сталь и стальное литье улучшенная heat treated 325 11 0,03-0,06 0,03-0,06 0,03-0,06 0,04-0,10 0,04-0,10 0,04-0,10 0,04-0,15 0,04-0,15 Stainless steel and cast steel ферритная ferritic 200 12 0,03-0,08 0,03-0,08 0,03-0,08 0,04-0,12 0,04-0,12 0,04-0,12 0,04-0,15 0,04-0,15 Нержавеющая сталь и стальное литье мартенситная martensitic 240 13 0,03-0,06 0,03-0,06 0,03-0,06 0,04-0,10 0,04-0,10 0,04-0,10 0,04-0,12 0,04-0,12 M Stainless steel and cast steel Нержавеющая сталь и стальное литье аустенитная austenitic 180 14 0,03-0,06 0,03-0,06 0,03-0,06 0,04-0,08 0,04-0,08 0,04-0,08 0,04-0,1 0,043-0,1 K Grey cast iron ферритно-перлитная ferritic/perlitic 180 15 0,03-0,1 0,03-0,1 0,03-0,1 0,04-0,14 0,04-0,14 0,04-0,14 0,08-0,3 0,08-0,3 Серый чугун перлитный perlitic 260 16 0,03-0,08 0,03-0,08 0,03-0,08 0,04-0,14 0,04-0,14 0,04-0,14 0,08-0,25 0,08-0,25 Nodular cast iron Высокопрочный чугун ферритный ferritic 160 17 0,03-0,1 0,03-0,1 0,03-0,1 0,04-0,14 0,04-0,14 0,04-0,14 0,08-0,3 0,08-0,3 перлитный perlitic 250 18 0,03-0,08 0,03-0,08 0,03-0,08 0,04-0,14 0,04-0,14 0,04-0,14 0,08-0,25 0,08-0,25 Malleable cast iron ферритный ferritic 130 19 0,03-0,1 0,03-0,1 0,03-0,1 0,04-0,14 0,04-0,14 0,04-0,14 0,08-0,3 0,08-0,3 Ковкий чугун перлитный perlitic 230 20 0,03-0,08 0,03-0,08 0,03-0,08 0,04-0,14 0,04-0,14 0,04-0,14 0,08-0,25 0,08-0,25 N Aluminium wrought alloys Алюминиевые деформир. сплавы незакаливаемые non hardened 60 21 0,03-0,1 0,03-0,1 0,03-0,1 0,05-0,12 0,05-0,12 0,05-0,12 0,15-0,5 0,15-0,5 закаленные hardened 100 22 0,03-0,08 0,03-0,08 0,03-0,08 0,05-0,12 0,05-0,12 0,05-0,12 0,15-0,5 0,15-0,5 Aluminium cast alloys незакаливаемые non hardened (Si<12%) 75 23 0,03-0,1 0,03-0,1 0,03-0,1 0,05-0,12 0,05-0,12 0,05-0,12 0,15-0,5 0,15-0,5 Алюминиевые литые сплавы хчсагшт hardened (Si<120%) (Si>12%) 90 130 24 25 0,03-0,08 0,03-0,08 0,03-0,08 0,03-0,08 0,03-0,08 0,03-0,08 0,05-0,12 0,05-0,12 0,05-0,12 0,05-0,12 0,05-0,12 0,05-0,12 0,15-0,5 0,15-0,5 0,15-0,5 0,15-0,5 Copper and copper alloys Медь и медные сплавы Латунь, литая медь brass, copper 90 27 0,03-0,1 0,03-0,1 0,03-0,1 0,05-0,12 0,05-0,12 0,05-0,12 0,15-0,5 0,15-0,5 Бронза, bronze, элетролит. медь electrolyte-Cu 100 28 0,03-0,08 0,03-0,08 0,03-0,08 0,05-0,12 0,05-0,12 0,05-0,12 0,15-0,5 0,15-0,5 S Heat resistant alloys отожженные annealed 250 33 0,03-0,08 0,03-0,08 0,03-0,08 0,04-0,12 0,04-0,12 0,04-0,12 0,04-0,12 0,04-0,12 Жаропрочные сплавы после старения aged 350 34 0,03-0,08 0,03-0,08 0,03-0,08 0,04-0,12 0,04-0,12 0,04-0,12 0,04-0,12 0,04-0,12 Titanium alloys Титановые сплавы 300 37 0,02-0,08 0,02-0,08 0,02-0,08 0,04-0,08 0,04-0,1 0,04-0,1 0,04-0,1 0,04-0,1 СКИФ-М 283 SKIF-M |
|||||
