Металлорежущий инструмент и инструментальная оснастка для станков / Cutting tools and tooling system

СКИФ-М (SKIF-M) | Каталог СКИФ-М 2011 Инструмент и оснастка (Всего 304 стр.)

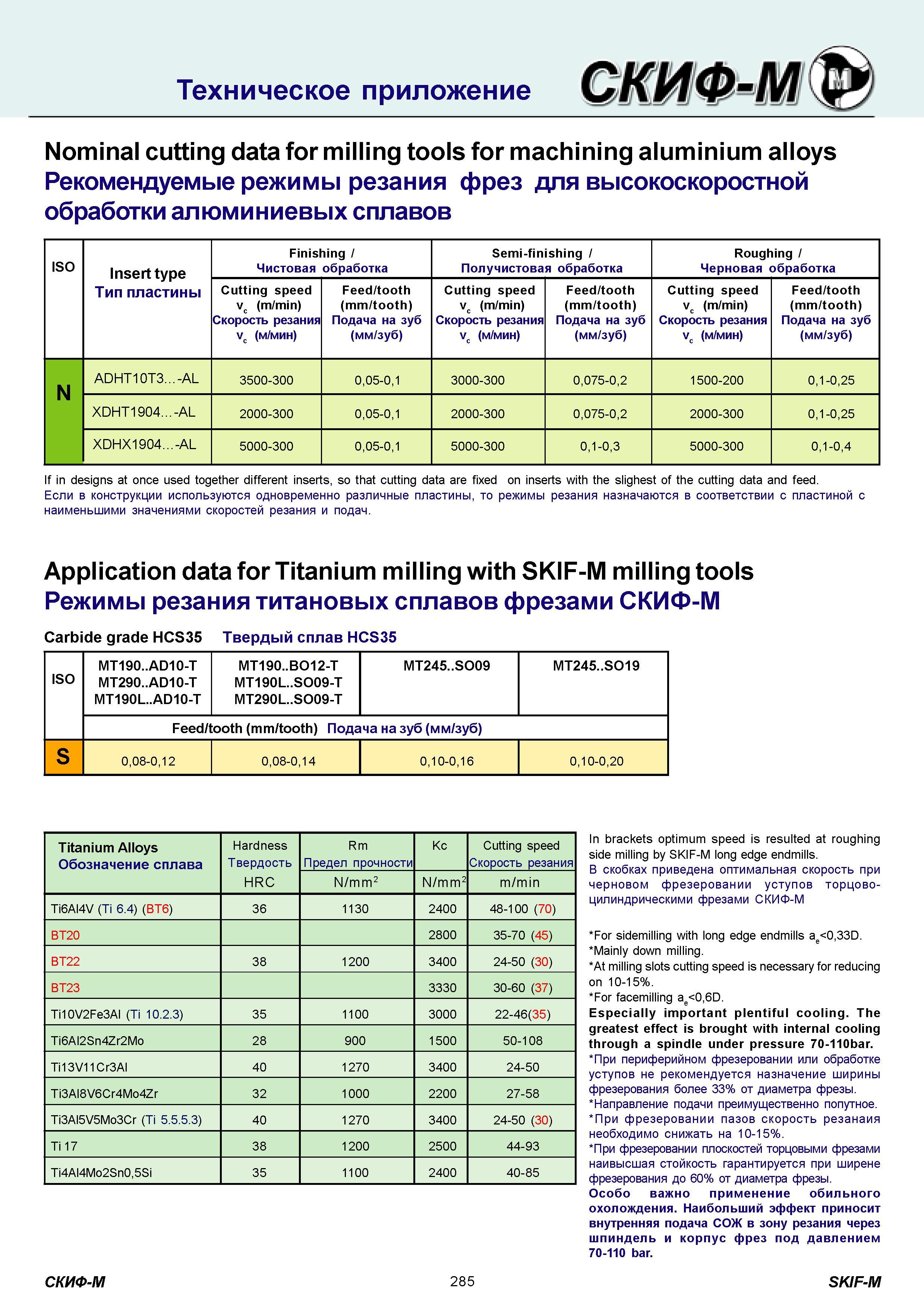

Рекомендуемые режимы резания фрез Скиф-М для высокоскоростной обработки алюминиевых сплавов Nominal cutting data for milling tools for machining alumini

285 Каталог СКИФ-М 2011 Металлорежущий инструмент и инструментальная оснастка Стр.285

285 Рекомендуемые режимы резания фрез Скиф-М для высокоскоростной обработки алюминиевых сплавов Nominal cutting data for milling tools for machining alumini Каталог СКИФ-М 2011 Металлорежущий инструмент для фрезерования и сверления Инструментальная оснастка для металлообрабатывающих станков Стр. 285

Рекомендуемые режимы резания фрез Скиф-М для высокоскоростной обработки алюминиевых сплавов Nominal cutting data for milling tools for machining alumini

Рекомендуемые режимы резания фрез Скиф-М для высокоскоростной обработки алюминиевых сплавов Nominal cutting data for milling tools for machining aluminium alloys Insert type Тип пластины Finishing Чистовая обработка Semi-finishing Получистовая обработка Roughing Черновая обработка Cutting speed vc (m/min) Скорость резания vc (м/мин) Feed/tooth (mm/tooth) Подача на зуб (мм/зуб) Cutting speed vc (m/min) Скорость резания vc (м/мин) Feed/tooth (mm/tooth) Подача на зуб (мм/зуб) Cutting speed vc (m/min) Скорость резания vc (м/мин) Feed/tooth (mm/tooth) Подача на зуб (мм/зуб) N ADHT10T3 -AL 3500-300 0,05-0,1 3000-300 0,075-0,2 1500-200 0,1-0,25 XDHT1904 -AL 2000-300 0,05-0,1 2000-300 0,075-0,2 2000-300 0,1-0,25 XDHX1904 -AL 5000-300 0,05-0,1 5000-300 0,1-0,3 5000-300 0,1-0,4 If in designs at once used together different inserts, so that cutting data are fixed on inserts with the slighest of the cutting data and feed. Если в конструкции используются одновременно различные пластины, то режимы резания назначаются в соответствии с пластиной с наименьшими значениями скоростей резания и подач. Application data for Titanium milling with SKIF-M milling tools Режимы резания титановых сплавов фрезами СКИФ-М Carbide grade HCS35 Твердый сплав HCS35 ISO MT190..AD10-T MT290..AD10-T MT190L..AD10-T MT190..BO12-T MT190L..SO09-T MT290L..SO09-T MT245..SO09 MT245..SO19 Feed/tooth (mm/tooth) Подача на зуб (мм/зуб) S 0,08-0,12 0,08-0,14 0,10-0,16 0,10-0,20 Titanium Alloys Обозначение сплава Hardness Твердость HRC Rm Предел прочности Kc Cutting speed Скорость резания N/mm2 N/mm2 m/min Ti6Al4V (Ti 6.4) (BT6) 36 1130 2400 48-100 (70) BT20 2800 35-70 (45) BT22 38 1200 3400 24-50 (30) BT23 3330 30-60 (37) Ti10V2Fe3Al (Ti 10.2.3) 35 1100 3000 22-46(35) Ti6Al2Sn4Zr2Mo 28 900 1500 50-108 Ti 13V11 Cr3Al 40 1270 3400 24-50 Ti3Al8V6Cr4Mo4Zr 32 1000 2200 27-58 Ti3Al5V5Mo3Cr (Ti 5.5.5.3) 40 1270 3400 24-50 (30) Ti 17 38 1200 2500 44-93 Ti4Al4Mo2Sn0,5Si 35 1100 2400 40-85 In brackets optimum speed is resulted at roughing side milling by SKIF-M long edge endmills. В скобках приведена оптимальная скорость при черновом фрезеровании уступов торцовоцилиндрическими фрезами СКИФ-М For sidemilling with long edge endmills ae<0,33D. Mainly down milling. At milling slots cutting speed is necessary for reducing on 10-15%. For facemilling ae<0,6D. Especially important plentiful cooling. The greatest effect is brought with internal cooling through a spindle under pressure 70-110bar. При периферийном фрезеровании или обработке уступов не рекомендуется назначение ширины фрезерования более 33% от диаметра фрезы. Направление подачи преимущественно попутное. При фрезеровании пазов скорость резанаия необходимо снижать на 10-15%. При фрезеровании плоскостей торцовыми фрезами наивысшая стойкость гарантируется при ширене фрезерования до 60% от диаметра фрезы. Особо важно применение обильного охолождения. Наибольший эффект приносит внутренняя подача СОЖ в зону резания через шпиндель и корпус фрез под давлением 70-110 bar. СКИФ-М 285 SKIF-M Техническое приложение
