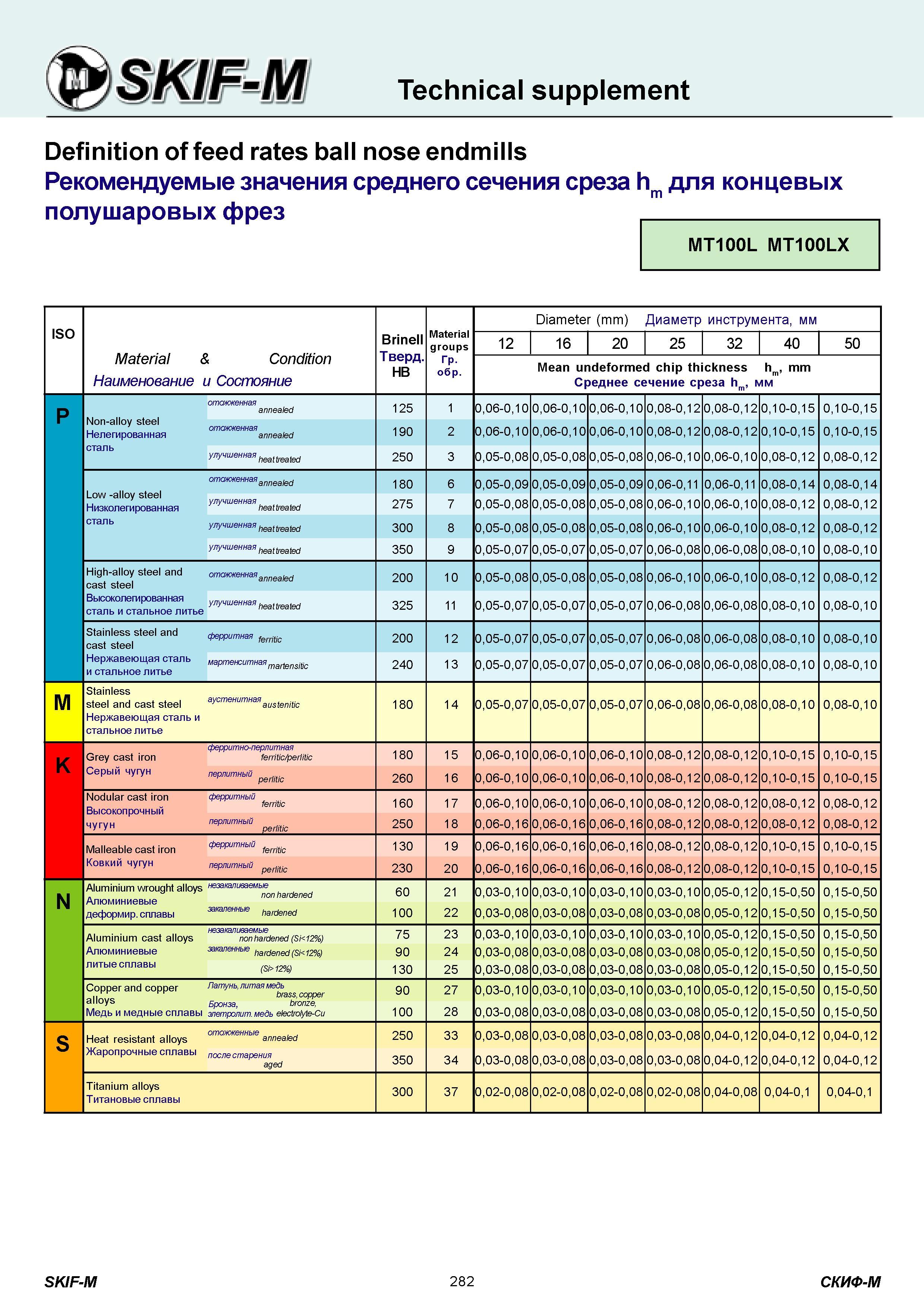

Рекомендуемые значения среднего сечения среза hm для концевых полушаровых фрез MT100L MT100LX ISO Material groups Diameter (mm) Диаметр инструмента, мм Brinell Тверд. HB 12 16 20 25 32 40 50 Material & Condition Наименование и Cостояние Technical supplement Definition of feed rates ball nose endmills Группа обрабатываемости Mean undeformed chip thickness hm, mm Среднее сечение среза hm, мм P Non-alloy steel Нелегированная отожженная annealed 125 1 0,06-0,10 0,06-0,10 0,06-0,10 0,08-0,12 0,08-0,12 0,10-0,15 0,10-0,15 отожженная annealed 190 2 0,06-0,10 0,06-0,10 0,06-0,10 0,08-0,12 0,08-0,12 0,10-0,15 0,10-0,15 сталь улучшенная hea, treated 250 3 0,05-0,08 0,05-0,08 0,05-0,08 0,06-0,10 0,06-0,10 0,08-0,12 0,08-0,12 Low -alloy steel Низколегированная отожженная annealed 180 6 0,05-0,09 0,05-0,09 0,05-0,09 0,06-0,11 0,06-0,11 0,08-0,14 0,08-0,14 улучшенная heattreated 275 7 0,05-0,08 0,05-0,08 0,05-0,08 0,06-0,10 0,06-0,10 0,08-0,12 0,08-0,12 сталь улучшенная heattreated 300 8 0,05-0,08 0,05-0,08 0,05-0,08 0,06-0,10 0,06-0,10 0,08-0,12 0,08-0,12 улучшенная heattreated 350 9 0,05-0,07 0,05-0,07 0,05-0,07 0,06-0,08 0,06-0,08 0,08-0,10 0,08-0,10 High-alloy steel and cast steel отожженная annealed 200 10 0,05-0,08 0,05-0,08 0,05-0,08 0,06-0,10 0,06-0,10 0,08-0,12 0,08-0,12 Высоколегированная сталь и стальное литье улучшенная heattreated 325 11 0,05-0,07 0,05-0,07 0,05-0,07 0,06-0,08 0,06-0,08 0,08-0,10 0,08-0,10 Stainless steel and cast steel ферритная ferritic 200 12 0,05-0,07 0,05-0,07 0,05-0,07 0,06-0,08 0,06-0,08 0,08-0,10 0,08-0,10 Нержавеющая сталь и стальное литье мартенситная martensitic 240 13 0,05-0,07 0,05-0,07 0,05-0,07 0,06-0,08 0,06-0,08 0,08-0,10 0,08-0,10 M Stainless steel and cast steel Нержавеющая сталь и стальное литье аустенитная austenitic 180 14 0,05-0,07 0,05-0,07 0,05-0,07 0,06-0,08 0,06-0,08 0,08-0,10 0,08-0,10 K Grey cast iron ферритно-перлитная ferritic/perlitic 180 15 0,06-0,10 0,06-0,10 0,06-0,10 0,08-0,12 0,08-0,12 0,10-0,15 0,10-0,15 Серый чугун перлитный perlitic 260 16 0,06-0,10 0,06-0,10 0,06-0,10 0,08-0,12 0,08-0,12 0,10-0,15 0,10-0,15 Nodular cast iron Высокопрочный чугун ферритный ferritic 160 17 0,06-0,10 0,06-0,10 0,06-0,10 0,08-0,12 0,08-0,12 0,08-0,12 0,08-0,12 перлитный perlitic 250 18 0,06-0,16 0,06-0,16 0,06-0,16 0,08-0,12 0,08-0,12 0,08-0,12 0,08-0,12 Malleable cast iron ферритный ferritic 130 19 0,06-0,16 0,06-0,16 0,06-0,16 0,08-0,12 0,08-0,12 0,10-0,15 0,10-0,15 Ковкий чугун перлитный perlitic 230 20 0,06-0,16 0,06-0,16 0,06-0,16 0,08-0,12 0,08-0,12 0,10-0,15 0,10-0,15 N Aluminium wrought alloys Алюминиевые деформир. сплавы незакаливаемые non hardened 60 21 0,03-0,10 0,03-0,10 0,03-0,10 0,03-0,10 0,05-0,12 0,15-0,50 0,15-0,50 закаленные hardened 100 22 0,03-0,08 0,03-0,08 0,03-0,08 0,03-0,08 0,05-0,12 0,15-0,50 0,15-0,50 Aluminium cast alloys незакаливаемые non hardened (Si<12%) 75 23 0,03-0,10 0,03-0,10 0,03-0,10 0,03-0,10 0,05-0,12 0,15-0,50 0,15-0,50 Алюминиевые закаленны ha ned (Si<12%) 90 24 0,03-0,08 0,03-0,08 0,03-0,08 0,03-0,08 0,05-0,12 0,15-0,50 0,15-0,50 литые сплавы (Si>12%) 130 25 0,03-0,08 0,03-0,08 0,03-0,08 0,03-0,08 0,05-0,12 0,15-0,50 0,15-0,50 Copper and copper alloys Медь и медные сплавы Латунь, литая медь brass, copper 90 27 0,03-0,10 0,03-0,10 0,03-0,10 0,03-0,10 0,05-0,12 0,15-0,50 0,15-0,50 Бронза, bronze, элетролит. медь electrolyte-Cu 100 28 0,03-0,08 0,03-0,08 0,03-0,08 0,03-0,08 0,05-0,12 0,15-0,50 0,15-0,50 S Heat resistant alloys отожженные annealed 250 33 0,03-0,08 0,03-0,08 0,03-0,08 0,03-0,08 0,04-0,12 0,04-0,12 0,04-0,12 Жаропрочные сплавы после старения aged 350 34 0,03-0,08 0,03-0,08 0,03-0,08 0,03-0,08 0,04-0,12 0,04-0,12 0,04-0,12 Titanium alloys Титановые сплавы 300 37 0,02-0,08 0,02-0,08 0,02-0,08 0,02-0,08 0,04-0,08 0,04-0,1 0,04-0,1 SKIF-M 282 СКИФ-М
