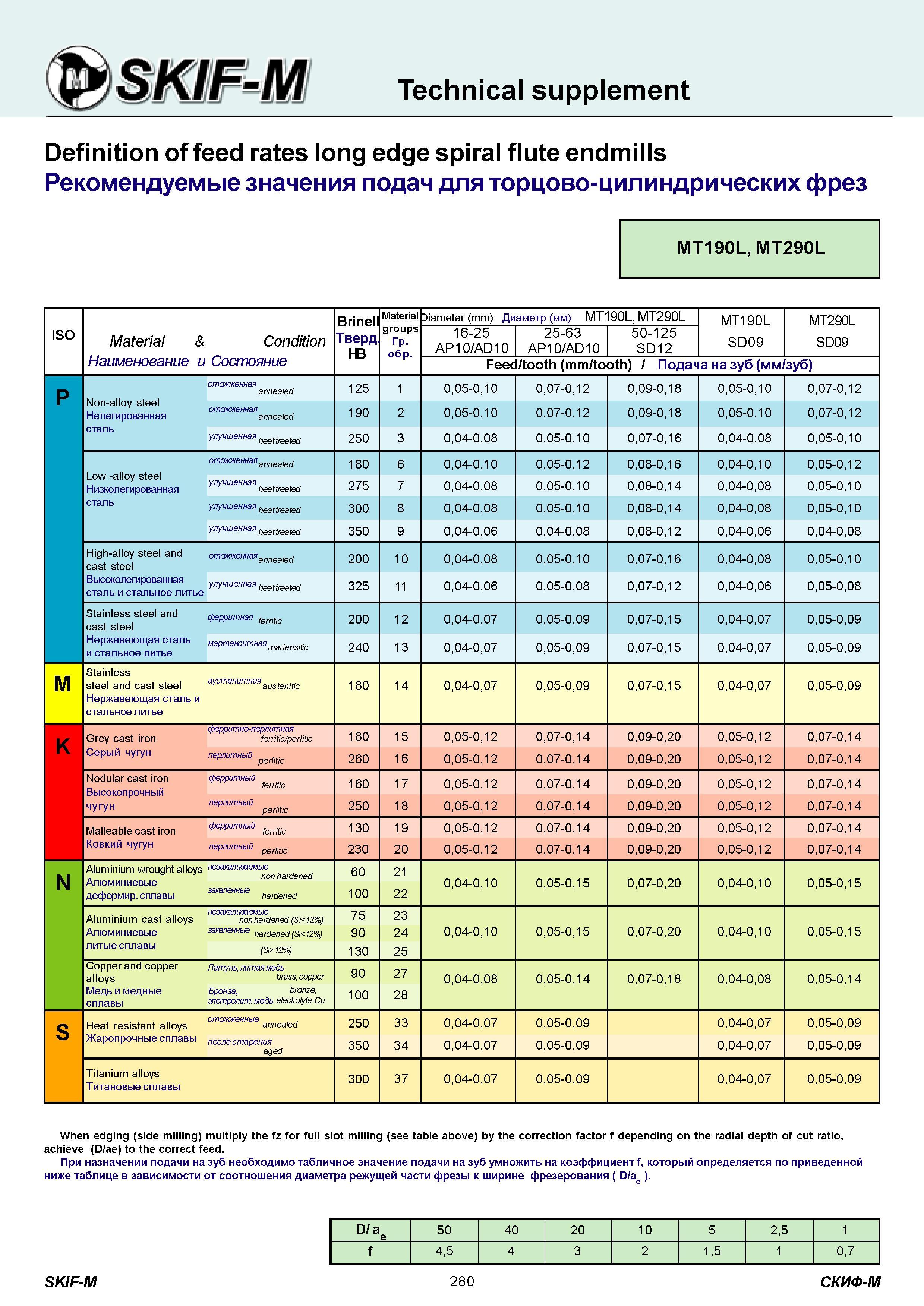

Рекомендуемые значения подач для торцово-цилиндрических фрез MT190L, MT290L Brinell Material Diameter (mm) Диаметр (мм) MT190L, MT290L MT190L MT290L ISO

Рекомендуемые значения подач для торцово-цилиндрических фрез MT190L, MT290L Brinell Material Diameter (mm) Диаметр (мм) MT190L, MT290L MT190L MT290L ISO Material & Condition Тверд HB groups Группа обрабатываемости 16-25 AP10/AD10 25-63 AP10/AD10 50-125 SD12 SD09 SD09 Technical supplement Definition of feed rates long edge spiral flute endmills Наименование и Состояние Feed/tooth (mm/tooth) Подача на зуб (мм/зуб) P Non-alloy steel Нелегированная отожженная annealed 125 1 0,05-0,10 0,07-0,12 0,09-0,18 0,05-0,10 0,07-0,12 отожженная annealed 190 2 0,05-0,10 0,07-0,12 0,09-0,18 0,05-0,10 0,07-0,12 сталь улучшенная hea, treated 250 3 0,04-0,08 0,05-0,10 0,07-0,16 0,04-0,08 0,05-0,10 Low -alloy steel Низколегированная отожженная annealed 180 6 0,04-0,10 0,05-0,12 0,08-0,16 0,04-0,10 0,05-0,12 улучшенная heat treated 275 7 0,04-0,08 0,05-0,10 0,08-0,14 0,04-0,08 0,05-0,10 сталь улучшенная heat treated 300 8 0,04-0,08 0,05-0,10 0,08-0,14 0,04-0,08 0,05-0,10 улучшенная heat treated 350 9 0,04-0,06 0,04-0,08 0,08-0,12 0,04-0,06 0,04-0,08 High-alloy steel and cast steel от°юкенная annealed 200 10 0,04-0,08 0,05-0,10 0,07-0,16 0,04-0,08 0,05-0,10 Высоколегированная сталь и стальное литье улучшенная heat treated 325 11 0,04-0,06 0,05-0,08 0,07-0,12 0,04-0,06 0,05-0,08 Stainless steel and cast steel ферритная ferritic 200 12 0,04-0,07 0,05-0,09 0,07-0,15 0,04-0,07 0,05-0,09 Нержавеющая сталь и стальное литье мартенситная martensitic 240 13 0,04-0,07 0,05-0,09 0,07-0,15 0,04-0,07 0,05-0,09 M Stainless steel and cast steel Нержавеющая сталь и стальное литье аустенитная austenitic 180 14 0,04-0,07 0,05-0,09 0,07-0,15 0,04-0,07 0,05-0,09 K Grey cast iron ферритно-перлитная ferritic/perlitic 180 15 0,05-0,12 0,07-0,14 0,09-0,20 0,05-0,12 0,07-0,14 Серый чугун перлитный perlitic 260 16 0,05-0,12 0,07-0,14 0,09-0,20 0,05-0,12 0,07-0,14 Nodular cast iron Высокопрочный чугун ферритный ferritic 160 17 0,05-0,12 0,07-0,14 0,09-0,20 0,05-0,12 0,07-0,14 перлитный perlitic 250 18 0,05-0,12 0,07-0,14 0,09-0,20 0,05-0,12 0,07-0,14 Malleable cast iron ферритный ferritic 130 19 0,05-0,12 0,07-0,14 0,09-0,20 0,05-0,12 0,07-0,14 Ковкий чугун перлитный perlitic 230 20 0,05-0,12 0,07-0,14 0,09-0,20 0,05-0,12 0,07-0,14 N Aluminium wrought alloys Алюминиевые деформир. сплавы незакаливаемые non hardened закаленные hardened 60 100 21 22 0,04-0,10 0,05-0,15 0,07-0,20 0,04-0,10 0,05-0,15 Aluminium cast alloys Алюминиевые незакаливаемые non hardened (Si<120%) закапееные hardened (Si<12%) 75 90 23 24 0,04-0,10 0,05-0,15 0,07-0,20 0,04-0,10 0,05-0,15 литые сплавы (S>12% 130 25 Copper and copper alloys Латунь, литая медь brass, copper 90 27 0,04-0,08 0,05-0,14 0,07-0,18 0,04-0,08 0,05-0,14 Медь и медные сплавы Бронза, bronze, элетролит. медь electrolyte-Cu 100 28 S Heat resistant alloys отожженные annealed 250 33 0,04-0,07 0,05-0,09 0,04-0,07 0,05-0,09 Жаропрочные сплавы после старения aged 350 34 0,04-0,07 0,05-0,09 0,04-0,07 0,05-0,09 Titanium alloys Т итановые сплавы 300 37 0,04-0,07 0,05-0,09 0,04-0,07 0,05-0,09 When edging (side milling) multiply the fz for full slot milling (see table above) by the correction factor f depending on the radial depth of cut ratio, achieve (D/ae) to the correct feed. При назначении подачи на зуб необходимо табличное значение подачи на зуб умножить на коэффициент f, который определяется по приведенной ниже таблице в зависимости от соотношения диаметра режущей части фрезы к ширине фрезерования ( D/ae ). D/ a e 50 40 20 10 5 2,5 1 f 4,5 4 3 2 1,5 1 0,7 SKIF-M 280 СКИФ-М
