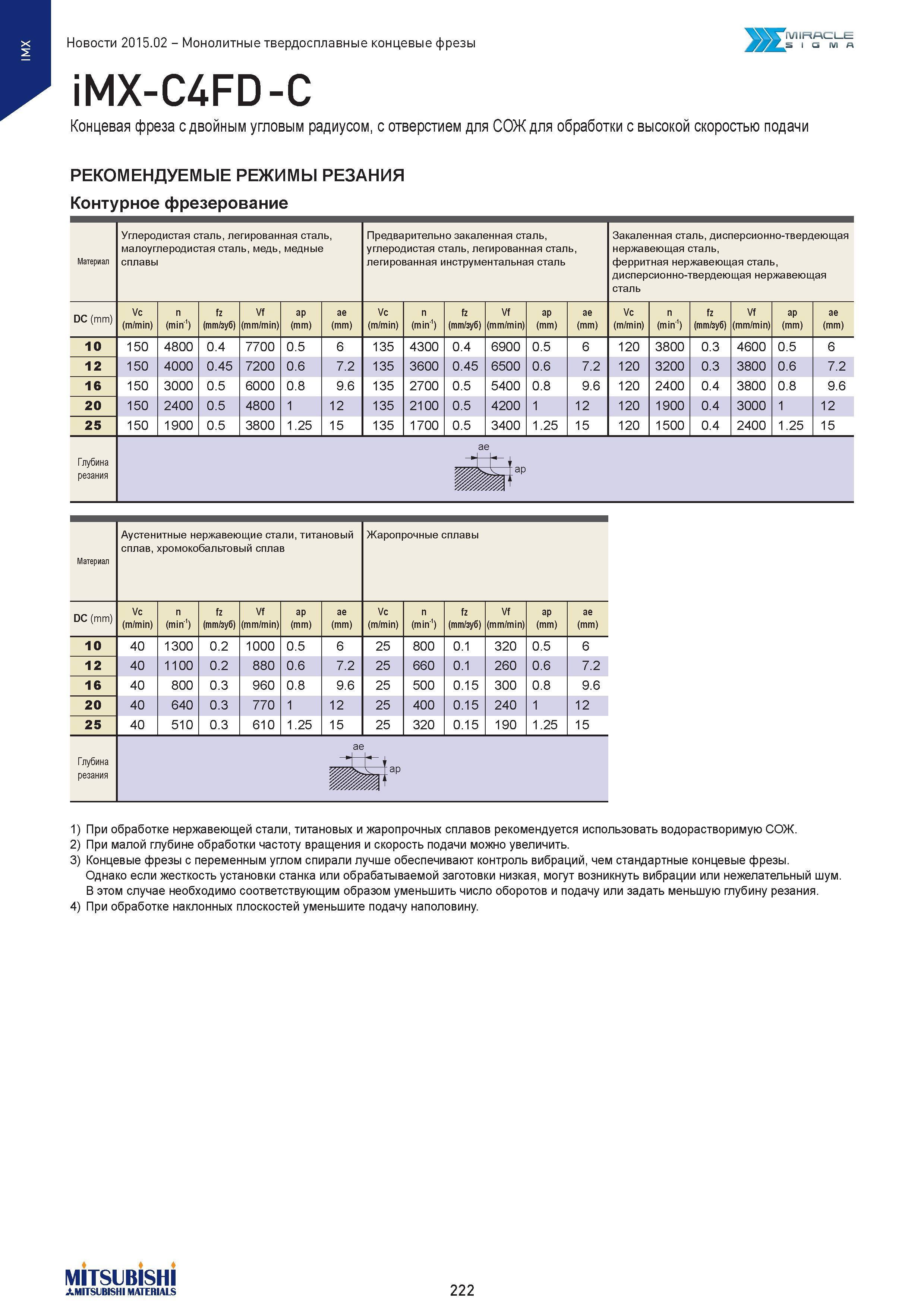

X V Монолитные твердосплавные концевые фрезы MIRACLE iMX-C4FD-C Концевая фрезасдвойным угловым радиусом, с отверстием для СОЖдля обработки с высокой скоростью подачи РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Контурное фрезерование Материал Углеродистая сталь, легированная сталь, малоуглеродистая сталь, медь, медные сплавы Предварительно закаленная сталь, углеродистая сталь, легированная сталь, легированная инструментальная сталь Закаленная сталь, дисперсионно-твердеющая нержавеющая сталь, ферритная нержавеющая сталь, дисперсионно-твердеющая нержавеющая сталь DC (mm) vc n fz vf ap ae (m/min) (min'1) (mm/зуб) (mm/min) (mm) (m/min) (min'1) (mm/зуб) (mm/min) (mm) (m/min) (min'1) (mm/зуб) (mm/min) (mm) 10 150 4800 0.4 7700 0.5 6 135 4300 0.4 6900 0.5 6 120 3800 0.3 4600 0.5 6 12 150 4000 0.45 7200 0.6 7.2 135 3600 0.45 6500 0.6 7.2 120 3200 0.3 3800 0.6 7.2 16 150 3000 0.5 6000 0.8 9.6 135 2700 0.5 5400 0.8 9.6 120 2400 0.4 3800 0.8 9.6 20 150 2400 0.5 4800 1 12 135 2100 0.5 4200 1 12 120 1900 0.4 3000 1 12 25 150 1900 0.5 3800 1.25 15 135 1700 0.5 3400 1.25 15 120 1500 0.4 2400 1.25 15 Глубина резания ae Материал Аустенитные нержавеющие стали, титановый сплав, хромокобальтовый сплав Жаропрочные сплавы DC (mm) Vc (m/min) n (min'1) fz (mm/зуб) Vf (mm/min) ap (mm) ae (mm) Vc (m/min) n (min'1) fz (mm/зуб) Vf (mm/min) ap (mm) ae (mm) 10 40 1300 0.2 1000 0.5 6 25 800 0.1 320 0.5 6 12 40 1100 0.2 880 0.6 7.2 25 660 0.1 260 0.6 7.2 16 40 800 0.3 960 0.8 9.6 25 500 0.15 300 0.8 9.6 20 40 640 0.3 770 1 12 25 400 0.15 240 1 12 25 40 510 0.3 610 1.25 15 25 320 0.15 190 1.25 15 Глубина резания 1) При обработке нержавеющей стали, титановых и жаропрочных сплавов рекомендуется использовать водорастворимую СОЖ. 2) При малой глубине обработки частоту вращения и скорость подачи можно увеличить. 3) Концевые фрезы с переменным углом спирали лучше обеспечивают контроль вибраций, чем стандартные концевые фрезы. Однако если жесткость установки станка или обрабатываемой заготовки низкая, могут возникнуть вибрации или нежелательный шум. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. 4) При обработке наклонных плоскостей уменьшите подачу наполовину. MITSUBISHI MATERIALS 222
