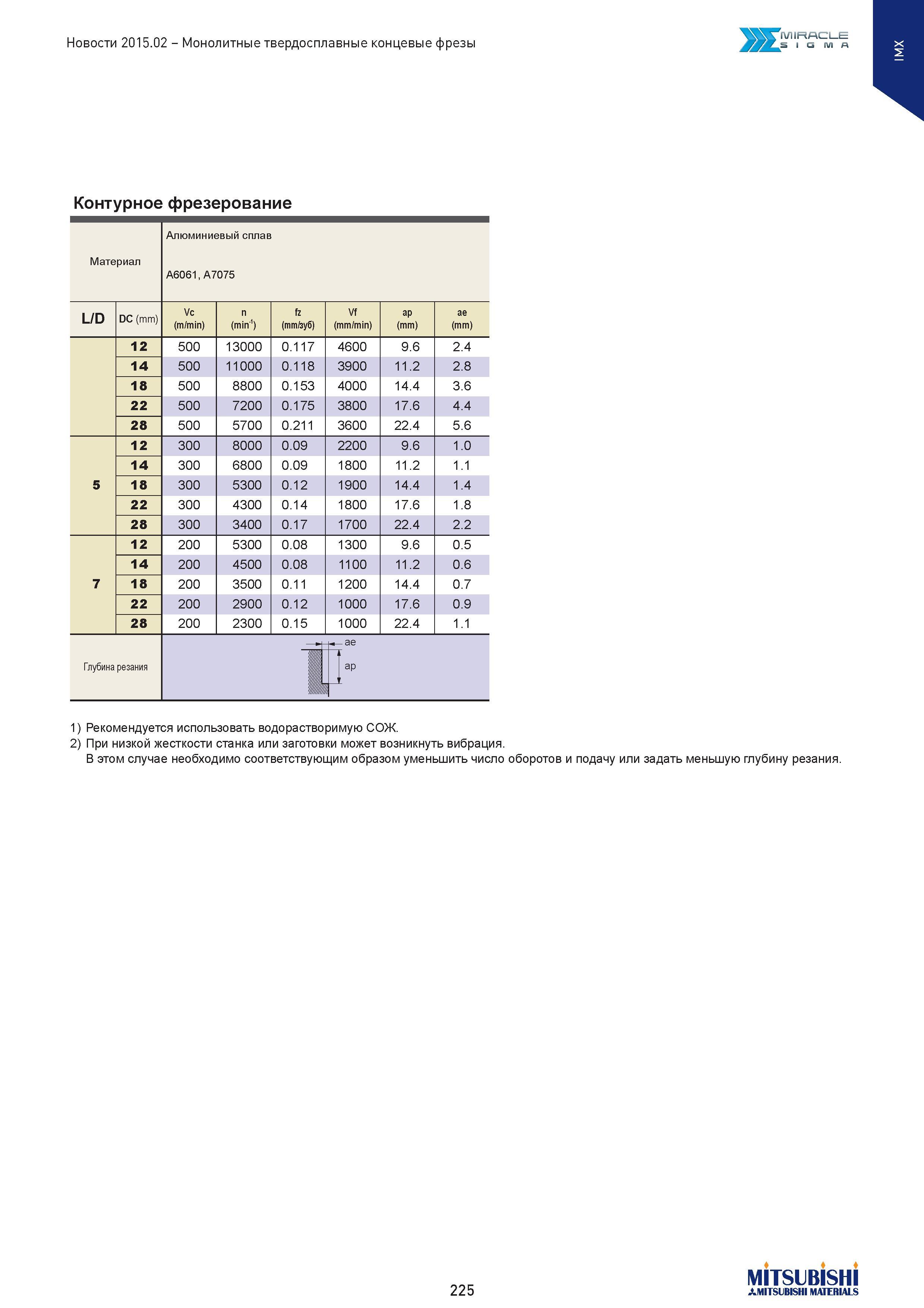

Монолитные твердосплавные концевые фрезы MIRACLE _S I Сз (VI А Контурное фрезерование Материал Алюминиевый сплав A6061, A7075 L/D DC (mm) Vc (m/min) n (min'1) fz (mm/зуб) Vf (mm/min) ap (mm) ae (mm) 12 500 13000 0.117 4600 9.6 2.4 14 500 11000 0.118 3900 11.2 2.8 18 500 8800 0.153 4000 14.4 3.6 22 500 7200 0.175 3800 17.6 4.4 28 500 5700 0.211 3600 22.4 5.6 5 12 300 8000 0.09 2200 9.6 1.0 14 300 6800 0.09 1800 11.2 1.1 18 300 5300 0.12 1900 14.4 1.4 22 300 4300 0.14 1800 17.6 1.8 28 300 3400 0.17 1700 22.4 2.2 12 200 5300 0.08 1300 9.6 0.5 14 200 4500 0.08 1100 11.2 0.6 7 18 200 3500 0.11 1200 14.4 0.7 22 200 2900 0.12 1000 17.6 0.9 28 200 2300 0.15 1000 22.4 1.1 Глубина резания 1) Рекомендуется использовать водорастворимую СОЖ. 2) При низкой жесткости станка или заготовки может возникнуть вибрация. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. 225 MITSUBISHI MATERIALS
