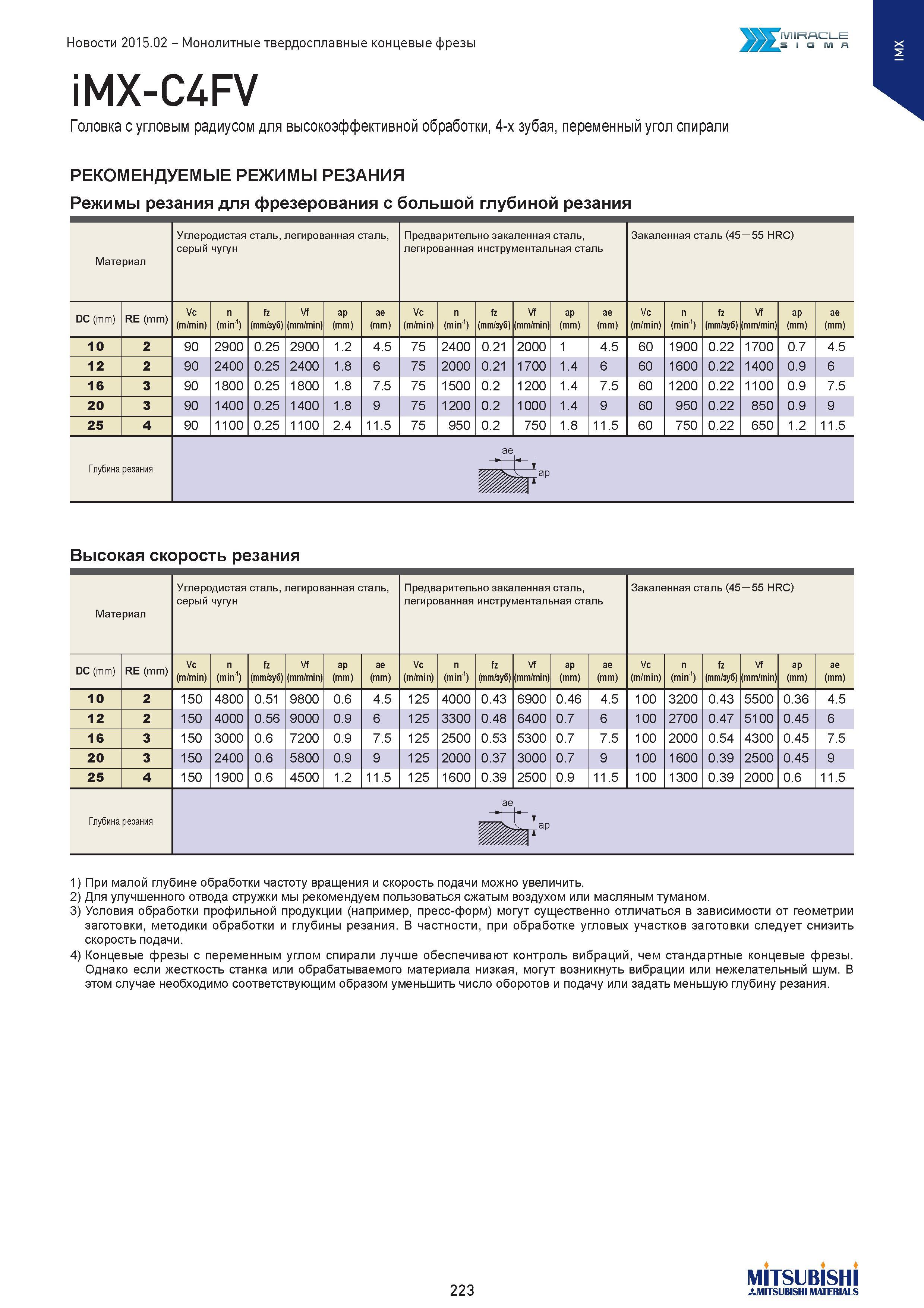

Монолитные твердосплавные концевые фрезы iMX-C4FV Головка с угловым радиусом для высокоэффективной обработки, 4-х зубая, переменный угол спирали MIRACLE _S I Сз (VI А РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Режимы резания для фрезерования с большой глубиной резания Материал Углеродистая сталь, легированная сталь, серый чугун Предварительно закаленная сталь, легированная инструментальная сталь Закаленная сталь (45 55 HRC) DC (mm) RE (mm) Vc (m/min) n (min'1) fz (mm/зуб) Vf (mm/min) ap (mm) ae (mm) Vc (m/min) n (min'1) fz (mm/зуб) Vf (mm/min) ap (mm) ae (mm) Vc (m/min) n (min'1) fz (mm/зуб) Vf (mm/min ap (mm) ae (mm) 10 2 90 2900 0.25 2900 1.2 4.5 75 2400 0.21 2000 1 4.5 60 1900 0.22 1700 0.7 4.5 12 2 90 2400 0.25 2400 1.8 6 75 2000 0.21 1700 1.4 6 60 1600 0.22 1400 0.9 6 16 3 90 1800 0.25 1800 1.8 7.5 75 1500 0.2 1200 1.4 7.5 60 1200 0.22 1100 0.9 7.5 20 3 90 1400 0.25 1400 1.8 9 75 1200 0.2 1000 1.4 9 60 950 0.22 850 0.9 9 25 4 90 1100 0.25 1100 2.4 11.5 75 950 0.2 750 1.8 11.5 60 750 0.22 650 1.2 11.5 Глубина резания Высокая скорость резания Материал Углеродистая сталь, легированная сталь, серый чугун Предварительно закаленная сталь, легированная инструментальная сталь Закаленная сталь (45 55 HRC) DC (mm) RE (mm) Vc (m/min) n (min'1) fz (mm/зуб) Vf (mm/min) ap (mm) ae (mm) Vc (m/min) n (min'1) fz (mm/зуб) Vf (mm/min) ap (mm) ae (mm) Vc (m/min) n (min'1) fz (mm/зуб) Vf (mm/min ap (mm) ae (mm) 10 2 150 4800 0.51 9800 0.6 4.5 125 4000 0.43 6900 0.46 4.5 100 3200 0.43 5500 0.36 4.5 12 2 150 4000 0.56 9000 0.9 6 125 3300 0.48 6400 0.7 6 100 2700 0.47 5100 0.45 6 16 3 150 3000 0.6 7200 0.9 7.5 125 2500 0.53 5300 0.7 7.5 100 2000 0.54 4300 0.45 7.5 20 3 150 2400 0.6 5800 0.9 9 125 2000 0.37 3000 0.7 9 100 1600 0.39 2500 0.45 9 25 4 150 1900 0.6 4500 1.2 11.5 125 1600 0.39 2500 0.9 11.5 100 1300 0.39 2000 0.6 11.5 ае 1) При малой глубине обработки частоту вращения и скорость подачи можно увеличить. 2) Для улучшенного отвода стружки мы рекомендуем пользоваться сжатым воздухом или масляным туманом. 3) Условия обработки профильной продукции (например, пресс-форм) могут существенно отличаться в зависимости от геометрии заготовки, методики обработки и глубины резания. В частности, при обработке угловых участков заготовки следует снизить скорость подачи. 4) Концевые фрезы с переменным углом спирали лучше обеспечивают контроль вибраций, чем стандартные концевые фрезы. Однако если жесткость станка или обрабатываемого материала низкая, могут возникнуть вибрации или нежелательный шум. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. 223 MITSUBISHI MATERIALS
