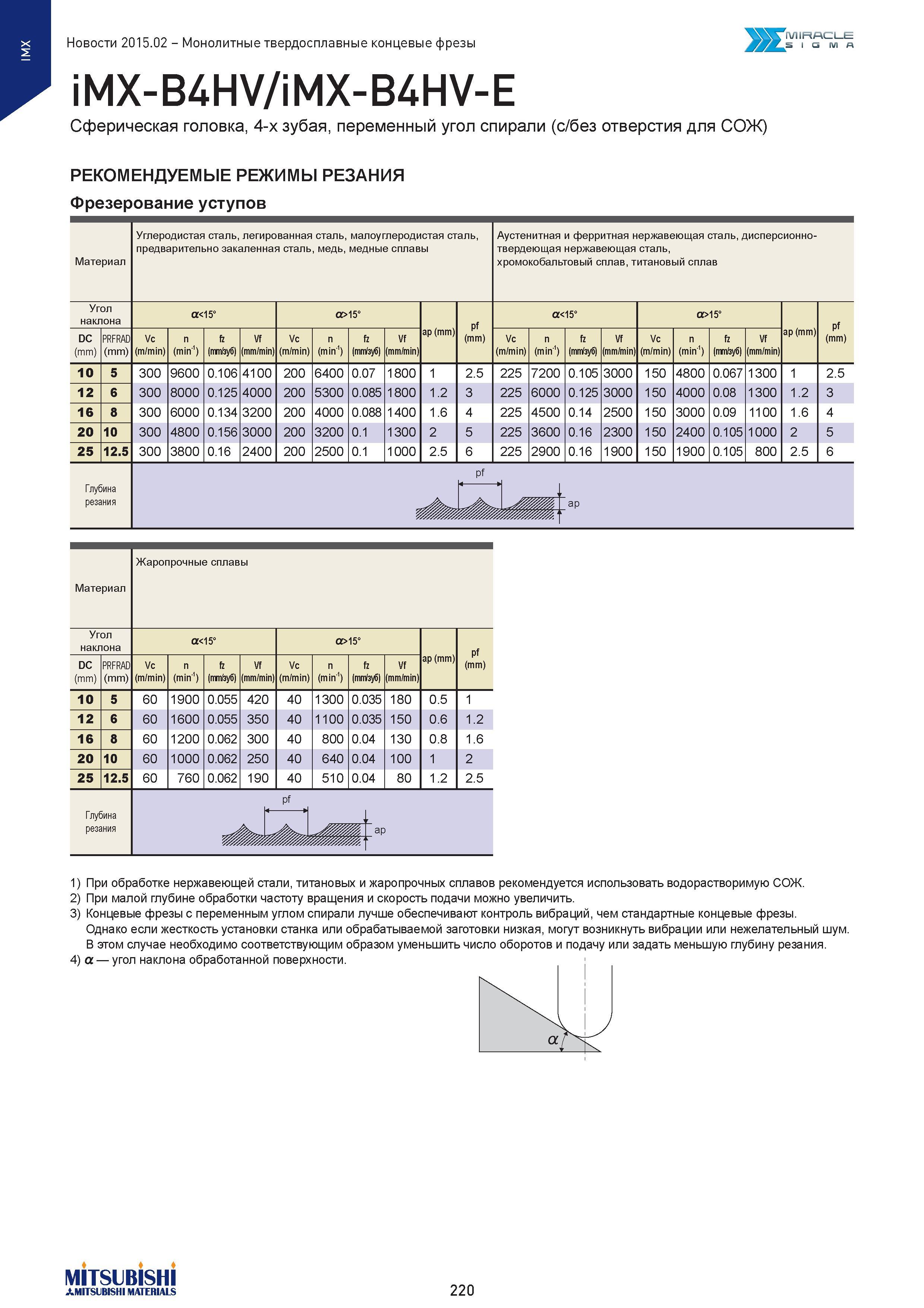

Монолитные твердосплавные концевые фрезы iMX-B4HV/iMX-B4HV-E Сферическая головка, 4-хзубая, переменный угол спирали (с/без отверстия для СОЖ) MIRACLE SIGMA РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Фрезерование уступов Материал Углеродистая сталь, легированная сталь, малоуглеродистая сталь, предварительно закаленная сталь, медь, медные сплавы Аустенитная и ферритная нержавеющая сталь, дисперсионно-твердеющая нержавеющая сталь, хромокобальтовый сплав, титановый сплав Угол наклона а<15° a>15° ap (mm) pf (mm) а<15° a>15° ap (mm) pf (mm) DC (mm) PRFRAD (mm) Vc (m/min) n (min'1) fz (тт/зуб) Vf (mm/min) Vc (m/min) n (min'1) fz (тпУзуб) Vf (mm/min) Vc (m/min) n (min'1) fz (тпУзуб) Vf (mm/min) Vc (m/min) n (min'1) fz (тт/зуб) Vf (mm/min) 10 5 300 9600 0.106 4100 200 6400 0.07 1800 1 2.5 225 7200 0.105 3000 150 4800 0.067 1300 1 2.5 12 6 300 8000 0.125 4000 200 5300 0.085 1800 1.2 3 225 6000 0.125 3000 150 4000 0.08 1300 1.2 3 16 8 300 6000 0.134 3200 200 4000 0.088 1400 1.6 4 225 4500 0.14 2500 150 3000 0.09 1100 1.6 4 20 10 300 4800 0.156 3000 200 3200 0.1 1300 2 5 225 3600 0.16 2300 150 2400 0.105 1000 2 5 25 12.5 300 3800 0.16 2400 200 2500 0.1 1000 2.5 6 225 2900 0.16 1900 150 1900 0.105 800 2.5 6 Глубина резания Материал Жаропрочные сплавы Угол наклона a<15° a>15° ap (mm) pf (mm) DC (mm) PRFRAD (mm) Vc (m/min) n (min'1) fz (тт/зуб) Vf (mm/min) Vc (m/min) n (min'1) fz (тпУзуб) Vf (mm/min) 10 5 60 1900 0.055 420 40 1300 0.035 180 0.5 1 12 6 60 1600 0.055 350 40 1100 0.035 150 0.6 1.2 16 8 60 1200 0.062 300 40 800 0.04 130 0.8 1.6 20 10 60 1000 0.062 250 40 640 0.04 100 1 2 25 12.5 60 760 0.062 190 40 510 0.04 80 1.2 2.5 Глубина резания 1) При обработке нержавеющей стали, титановых и жаропрочных сплавов рекомендуется использовать водорастворимую СОЖ. 2) При малой глубине обработки частоту вращения и скорость подачи можно увеличить. 3) Концевые фрезы с переменным углом спирали лучше обеспечивают контроль вибраций, чем стандартные концевые фрезы. Однако если жесткостьустановки станка или обрабатываемой заготовки низкая, могут возникнуть вибрации или нежелательный шум. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. 4) а угол наклона обработанной поверхности. MITSUBISHI MATERIALS 220
