219 Каталог MITSUBISHI 2015 Новый режущий инструмент для металлообработки Издание 15.2 Стр.219

Каталог MITSUBISHI 2015 Новый инструмент 15.2 Стр. 219 0219 Lab2u

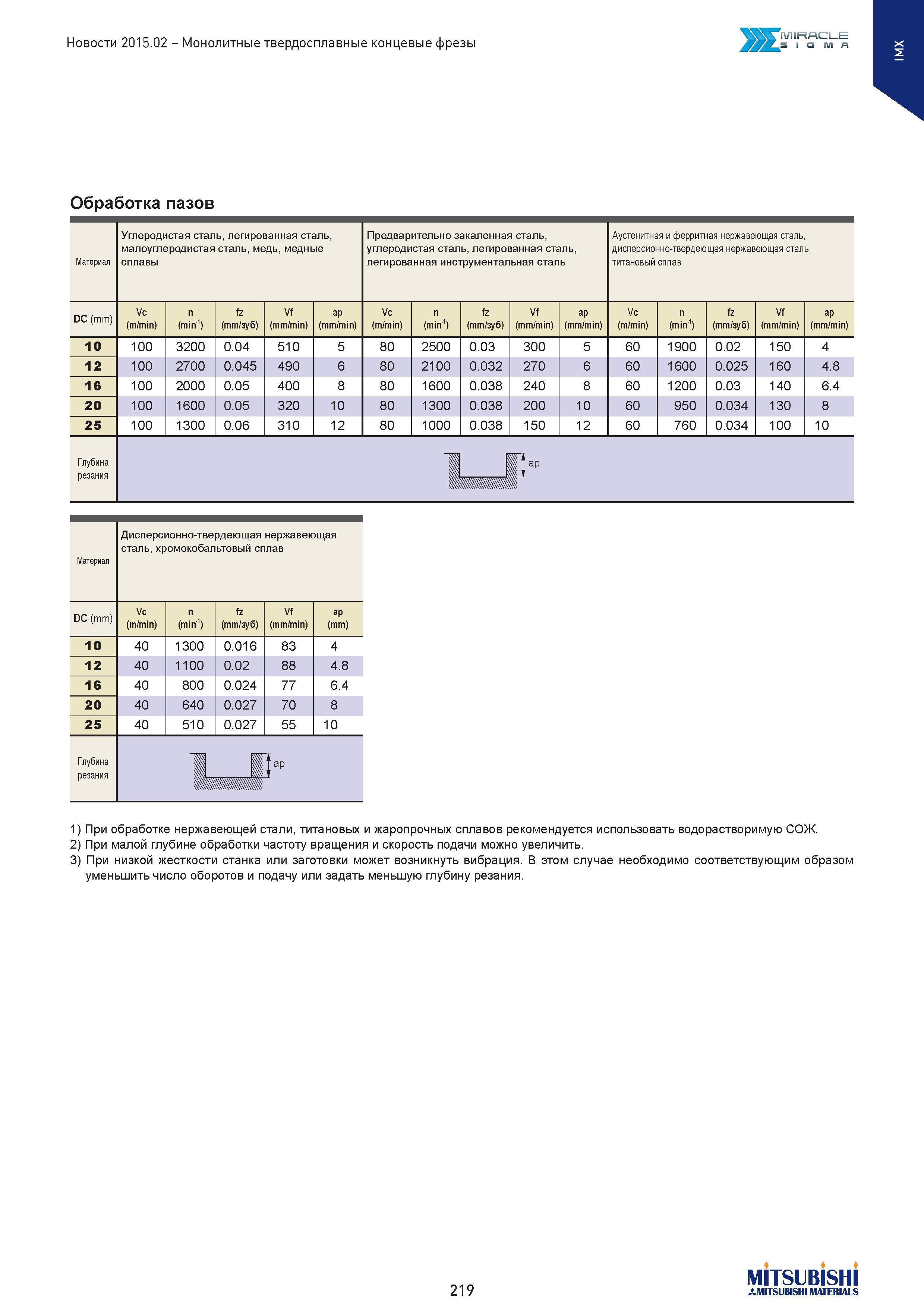

Монолитные твердосплавные концевые фрезы MIRACLE _S I Сз (VI А Обработка пазов Материал Углеродистая сталь, легированная сталь, малоуглеродистая сталь, медь, медные сплавы Предварительно закаленная сталь, углеродистая сталь, легированная сталь, легированная инструментальная сталь Аустенитная и ферритная нержавеющая сталь, дисперсионно-твердеющая нержавеющая сталь, титановый сплав DC (mm) Vc (m/min) n (min'1) fz (mm/зуб) Vf (mm/min) ap (mm/min) Vc (m/min) n (min'1) fz (mm/зуб) Vf (mm/min) ap (mm/min) Vc (m/min) n (min'1) fz (mm/зуб) Vf (mm/min) ap (mm/min) 10 100 3200 0.04 510 5 80 2500 0.03 300 5 60 1900 0.02 150 4 12 100 2700 0.045 490 6 80 2100 0.032 270 6 60 1600 0.025 160 4.8 16 100 2000 0.05 400 8 80 1600 0.038 240 8 60 1200 0.03 140 6.4 20 100 1600 0.05 320 10 80 1300 0.038 200 10 60 950 0.034 130 8 25 100 1300 0.06 310 12 80 1000 0.038 150 12 60 760 0.034 100 10 Глубина резания I ap Материал Дисперсионно-твердеющая нержавеющая сталь, хромокобальтовый сплав DC (mm) Vc (m/min) n (min'1) fz (mm/зуб) Vf (mm/min) ap (mm) 10 40 1300 0.016 83 4 12 40 1100 0.02 88 4.8 16 40 800 0.024 77 6.4 20 40 640 0.027 70 8 25 40 510 0.027 55 10 Глубина резания Wlllllllllllllllllili, tap 1) При обработке нержавеющей стали, титановых и жаропрочных сплавов рекомендуется использовать водорастворимую СОЖ. 2) При малой глубине обработки частоту вращения и скорость подачи можно увеличить. 3) При низкой жесткости станка или заготовки может возникнуть вибрация. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. 219 MITSUBISHI MATERIALS
