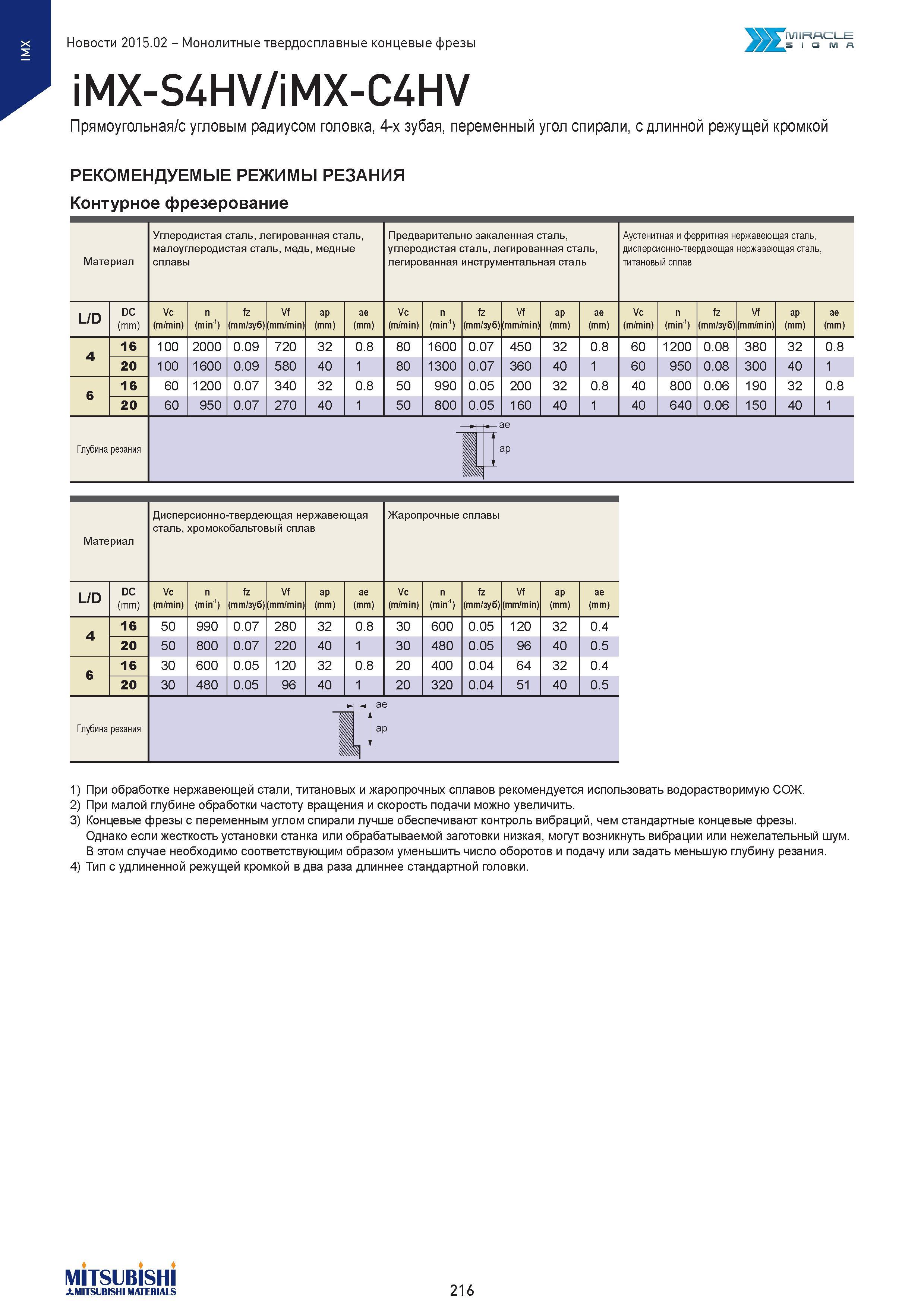

MIRACLE SIGMA Монолитные твердосплавные концевые фрезы iMX-S4HV/iMX-C4HV Прямоугольная/с угловым радиусом головка, 4-х зубая, переменный угол спирали, сдлинной режущей кромкой РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Контурное фрезерование Материал Углеродистая сталь, легированная сталь, малоуглеродистая сталь, медь, медные сплавы Предварительно закаленная сталь, углеродистая сталь, легированная сталь, легированная инструментальная сталь Аустенитная и ферритная нержавеющая сталь, дисперсионно-твердеющая нержавеющая сталь, титановый сплав L/D DC (mm) Vc (m/min) n (min'1) fz (mm/зуб) Vf (mm/min; ap (mm) ae (mm) Vc (m/min) n (min'1) fz (mm/зуб) Vf (mm/min; ap (mm) ae (mm) Vc (m/min) n (min'1) fz (mm/зуб) Vf (mm/min) ap (mm) ae (mm) 4 16 100 2000 0.09 720 32 0.8 80 1600 0.07 450 32 0.8 60 1200 0.08 380 32 0.8 20 100 1600 0.09 580 40 1 80 1300 0.07 360 40 1 60 950 0.08 300 40 1 6 16 60 1200 0.07 340 32 0.8 50 990 0.05 200 32 0.8 40 800 0.06 190 32 0.8 20 60 950 0.07 270 40 1 50 800 0.05 160 40 1 40 640 0.06 150 40 1 Глубина резания Материал Дисперсионно-твердеющая нержавеющая сталь, хромокобальтовый сплав Жаропрочные сплавы L/D DC (mm) Vc (m/min) n (min'1) fz (mm/зуб) Vf (mm/min; ap (mm) ae (mm) Vc (m/min) n (min'1) fz (mm/зуб) Vf (mm/min) ap (mm) ae (mm) 4 16 50 990 0.07 280 32 0.8 30 600 0.05 120 32 0.4 20 50 800 0.07 220 40 1 30 480 0.05 96 40 0.5 6 16 30 600 0.05 120 32 0.8 20 400 0.04 64 32 0.4 20 30 480 0.05 96 40 1 20 320 0.04 51 40 0.5 1) При обработке нержавеющей стали, титановых и жаропрочных сплавов рекомендуется использовать водорастворимую СОЖ. 2) При малой глубине обработки частоту вращения и скорость подачи можно увеличить. 3) Концевые фрезы с переменным углом спирали лучше обеспечивают контроль вибраций, чем стандартные концевые фрезы. Однако если жесткостьустановки станка или обрабатываемой заготовки низкая, могут возникнуть вибрации или нежелательный шум. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. 4) Тип с удлиненной режущей кромкой в два раза длиннее стандартной головки. MITSUBISHI MATERIALS 216
