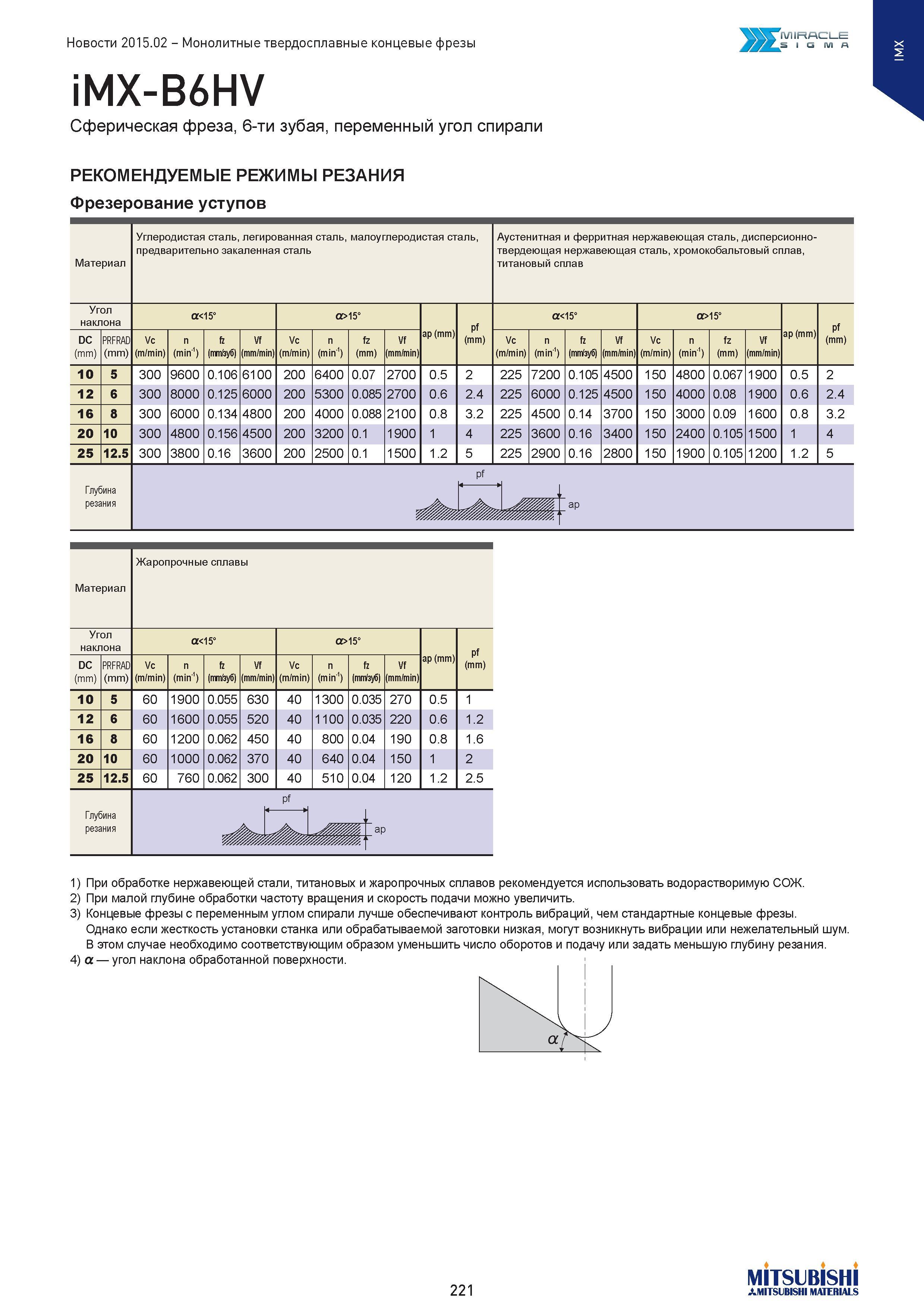

221 Каталог MITSUBISHI 2015 Новый режущий инструмент для металлообработки Издание 15.2 Стр.221

Каталог MITSUBISHI 2015 Новый инструмент 15.2 Стр. 221 0221 Lab2u

Монолитные твердосплавные концевые фрезы iMX-B6HV Сферическая фреза, 6-ти зубая, переменный угол спирали РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Фрезерование уступов Материал Углеродистая сталь, легированная сталь, малоуглеродистая сталь, предварительно закаленная сталь Аустенитная и ферритная нержавеющая сталь, дисперсионно-твердеющая нержавеющая сталь, хромокобальтовый сплав, титановый сплав Угол наклона а<15° а>15° ap (mm) pf (mm) а<15° a>15° ap (mm) pf (mm) DC (mm) PRFRAD (mm) Vc (m/min) п (min'1) fz (тт/зуб) Vf (mm/min) Vc (m/min) n (min'1) fz (mm) Vf (mm/min) Vc (m/min) n (min'1) fz (тпУзуб) Vf (mm/min) Vc (m/min) n (min'1) fz (mm) Vf (mm/min) 10 5 300 9600 0.106 6100 200 6400 0.07 2700 0.5 2 225 7200 0.105 4500 150 4800 0.067 1900 0.5 2 12 6 300 8000 0.125 6000 200 5300 0.085 2700 0.6 2.4 225 6000 0.125 4500 150 4000 0.08 1900 0.6 2.4 16 8 300 6000 0.134 4800 200 4000 0.088 2100 0.8 3.2 225 4500 0.14 3700 150 3000 0.09 1600 0.8 3.2 20 10 300 4800 0.156 4500 200 3200 0.1 1900 1 4 225 3600 0.16 3400 150 2400 0.105 1500 1 4 25 12.5 300 3800 0.16 3600 200 2500 0.1 1500 1.2 5 225 2900 0.16 2800 150 1900 0.105 1200 1.2 5 Глубина резания шШщ pf ap Материал Жаропрочные сплавы Угол наклона a<15° a>15° ap (mm) pf (mm) DC (mm) PRFRAD (mm) Vc (m/min) n (min'1) fz (тт/зуб) Vf (mm/min) Vc (m/min) n (min'1) fz (тпУзуб) Vf (mm/min) 10 5 60 1900 0.055 630 40 1300 0.035 270 0.5 1 12 6 60 1600 0.055 520 40 1100 0.035 220 0.6 1.2 16 8 60 1200 0.062 450 40 800 0.04 190 0.8 1.6 20 10 60 1000 0.062 370 40 640 0.04 150 1 2 25 12.5 60 760 0.062 300 40 510 0.04 120 1.2 2.5 Глубина резания 1) При обработке нержавеющей стали, титановых и жаропрочных сплавов рекомендуется использовать водорастворимую СОЖ. 2) При малой глубине обработки частоту вращения и скорость подачи можно увеличить. 3) Концевые фрезы с переменным углом спирали лучше обеспечивают контроль вибраций, чем стандартные концевые фрезы. Однако если жесткостьустановки станка или обрабатываемой заготовки низкая, могут возникнуть вибрации или нежелательный шум. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. 4) а угол наклона обработанной поверхности. 221 MITSUBISHI MATERIALS
