524 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.G038

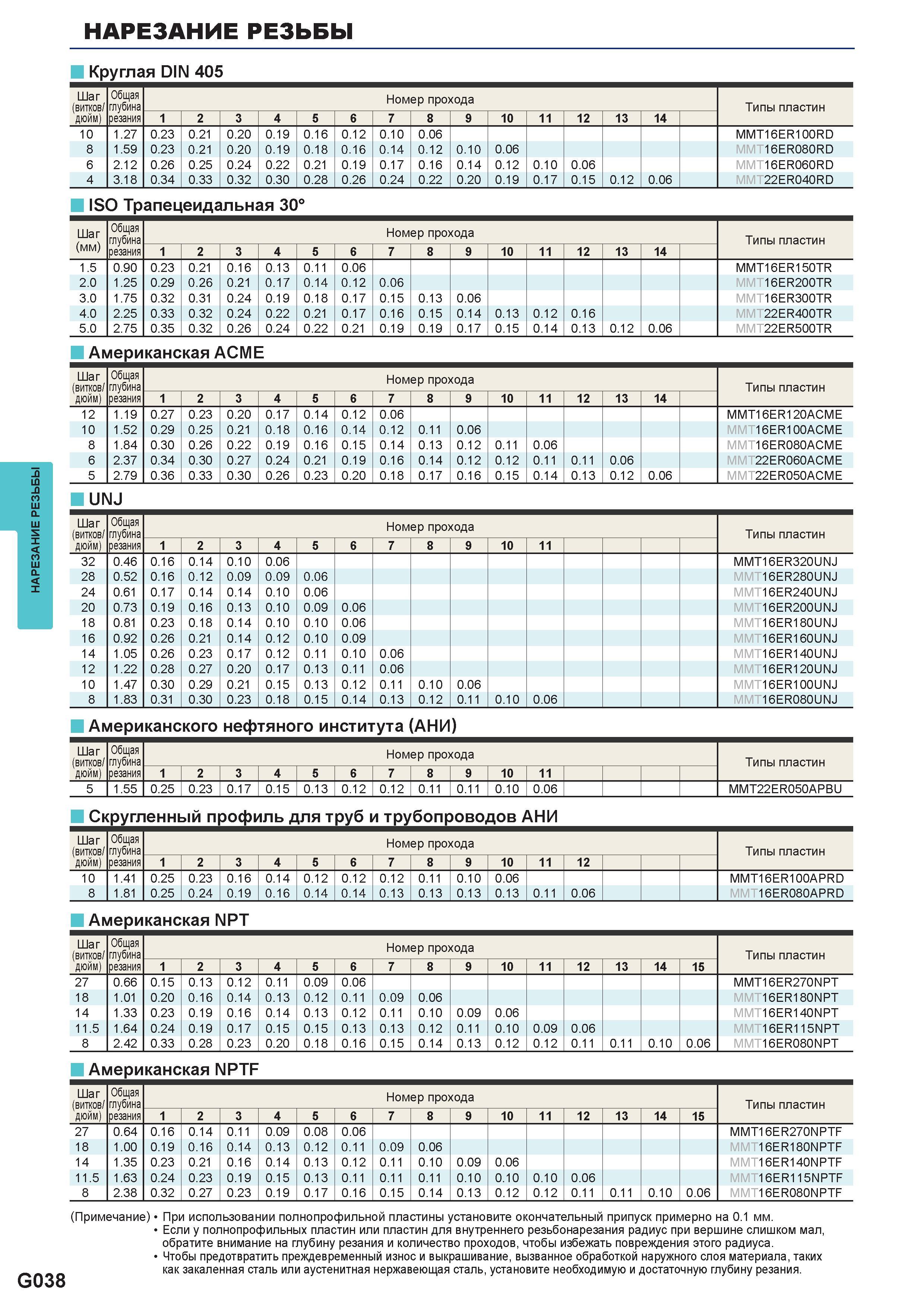

524 Нарезание резьбы резцом Круглая DIN 405 Шаг (витков/ дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 10 1 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. G038

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. G038 0524 Lab2u

Нарезание резьбы резцом Круглая DIN 405 Шаг (витков/ дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 10 1.27 0.23 0.21 0.20 0.19 0.16 0.12 0.10 0.06 MMT16ER100RD 8 1.59 0.23 0.21 0.20 0.19 0.18 0.16 0.14 0.12 0.10 0.06 MMT16ER080RD 6 2.12 0.26 0.25 0.24 0.22 0.21 0.19 0.17 0.16 0.14 0.12 0.10 0.06 MMT16ER060RD 4 3.18 0.34 0.33 0.32 0.30 0.28 0.26 0.24 0.22 0.20 0.19 0.17 0.15 0.12 0.06 MMT22ER040RD ISO Трапецеидальная 30° Шаг (мм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 1.5 0.90 0.23 0.21 0.16 0.13 0.11 0.06 MMT16ER150TR 2.0 1.25 0.29 0.26 0.21 0.17 0.14 0.12 0.06 MMT16ER200TR 3.0 1.75 0.32 0.31 0.24 0.19 0.18 0.17 0.15 0.13 0.06 MMT16ER300TR 4.0 2.25 0.33 0.32 0.24 0.22 0.21 0.17 0.16 0.15 0.14 0.13 0.12 0.16 MMT22ER400TR 5.0 2.75 0.35 0.32 0.26 0.24 0.22 0.21 0.19 0.19 0.17 0.15 0.14 0.13 0.12 0.06 MMT22ER500TR Американская ACME Шаг (витков/ дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 12 1.19 0.27 0.23 0.20 0.17 0.14 0.12 0.06 MMT16ER120ACME 10 1.52 0.29 0.25 0.21 0.18 0.16 0.14 0.12 0.11 0.06 MMT16ER100ACME 8 1.84 0.30 0.26 0.22 0.19 0.16 0.15 0.14 0.13 0.12 0.11 0.06 MMT16ER080ACME 6 2.37 0.34 0.30 0.27 0.24 0.21 0.19 0.16 0.14 0.12 0.12 0.11 0.11 0.06 MMT22ER060ACME 5 2.79 0.36 0.33 0.30 0.26 0.23 0.20 0.18 0.17 0.16 0.15 0.14 0.13 0.12 0.06 MMT22ER050ACME UNJ Шаг (витков/ дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 32 0.46 0.16 0.14 0.10 0.06 MMT16ER320UNJ 28 0.52 0.16 0.12 0.09 0.09 0.06 MMT16ER280UNJ 24 0.61 0.17 0.14 0.14 0.10 0.06 MMT16ER240UNJ 20 0.73 0.19 0.16 0.13 0.10 0.09 0.06 MMT16ER200UNJ 18 0.81 0.23 0.18 0.14 0.10 0.10 0.06 MMT16ER180UNJ 16 0.92 0.26 0.21 0.14 0.12 0.10 0.09 MMT16ER160UNJ 14 1.05 0.26 0.23 0.17 0.12 0.11 0.10 0.06 MMT16ER140UNJ 12 1.22 0.28 0.27 0.20 0.17 0.13 0.11 0.06 MMT16ER120UNJ 10 1.47 0.30 0.29 0.21 0.15 0.13 0.12 0.11 0.10 0.06 MMT16ER100UNJ 8 1.83 0.31 0.30 0.23 0.18 0.15 0.14 0.13 0.12 0.11 0.10 0.06 MMT16ER080UNJ Американского нефтяного института (АНИ) Шаг (витков/ дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 5 1.55 0.25 0.23 0.17 0.15 0.13 0.12 0.12 0.11 0.11 0.10 0.06 MMT22ER050APBU Скругленный профиль для труб и трубопроводов АНИ Шаг (витков/ дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 10 1.41 0.25 0.23 0.16 0.14 0.12 0.12 0.12 0.11 0.10 0.06 MMT16ER100APRD 8 1.81 0.25 0.24 0.19 0.16 0.14 0.14 0.13 0.13 0.13 0.13 0.11 0.06 MMT16ER080APRD Американская NPT Шаг (витков/ дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 27 0.66 0.15 0.13 0.12 0.11 0.09 0.06 MMT16ER270NPT 18 1.01 0.20 0.16 0.14 0.13 0.12 0.11 0.09 0.06 MMT16ER180NPT 14 1.33 0.23 0.19 0.16 0.14 0.13 0.12 0.11 0.10 0.09 0.06 MMT16ER140NPT 11.5 1.64 0.24 0.19 0.17 0.15 0.15 0.13 0.13 0.12 0.11 0.10 0.09 0.06 MMT16ER115NPT 8 2.42 0.33 0.28 0.23 0.20 0.18 0.16 0.15 0.14 0.13 0.12 0.12 0.11 0.11 0.10 0.06 MMT16ER080NPT Американская NPTF Шаг (витков/ дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 27 0.64 0.16 0.14 0.11 0.09 0.08 0.06 MMT16ER270NPTF 18 1.00 0.19 0.16 0.14 0.13 0.12 0.11 0.09 0.06 MMT16ER180NPTF 14 1.35 0.23 0.21 0.16 0.14 0.13 0.12 0.11 0.10 0.09 0.06 MMT16ER140NPTF 11.5 1.63 0.24 0.23 0.19 0.15 0.13 0.11 0.11 0.11 0.10 0.10 0.10 0.06 MMT16ER115NPTF 8 2.38 0.32 0.27 0.23 0.19 0.17 0.16 0.15 0.14 0.13 0.12 0.12 0.11 0.11 0.10 0.06 MMT16ER080NPTF (Примечание) При использовании полнопрофильной пластины установите окончательный припуск примерно на 0.1 мм. Если у полнопрофильных пластин или пластин для внутреннего резьбонарезания радиус при вершине слишком мал, обратите внимание на глубину резания и количество проходов, чтобы избежать повреждения этого радиуса. Чтобы предотвратить преждевременный износ и выкрашивание, вызванное обработкой наружного слоя материала, таких как закаленная сталь или аустенитная нержавеющая сталь, установите необходимую и достаточную глубину резания. G038
