MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)




522 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.G036

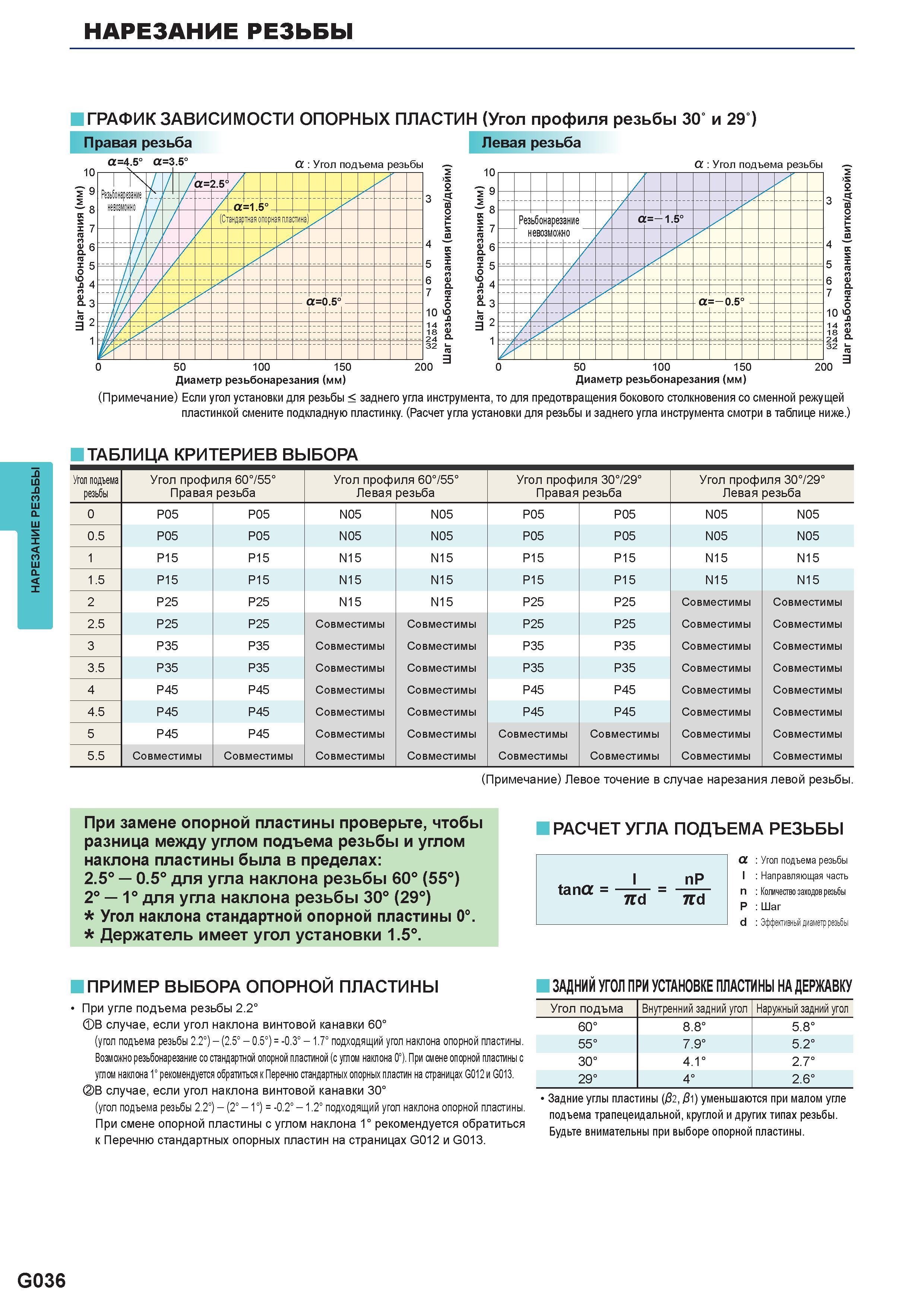

522 Нарезание резьбы резцом ГРАФИК ЗАВИСИМОСТИ ОПОРНЫХ ПЛАСТИН (Угол профиля резьбы 30° и 29 ) Правая резьба Левая резьба %=4-5° %=3-5° % Угол подъем Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. G036

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. G036 0522 Lab2u

Нарезание резьбы резцом ГРАФИК ЗАВИСИМОСТИ ОПОРНЫХ ПЛАСТИН (Угол профиля резьбы 30° и 29 ) Правая резьба Левая резьба %=4-5° %=3-5° % Угол подъема резьбы S 7 £ 6 <0 S 5 V. .о 4 v 3 а 2 i 2 о 10 & £ 14 18 £ 24 й 32 Ь 2 4 S 5 1 5 ъ м 6 7 S о 10 5 50 100 150 Диаметр резьбонарезания (мм) 200 50 100 150 Диаметр резьбонарезания (мм) 200 (Примечание) Если угол установки для резьбы < заднего угла инструмента, то для предотвращения бокового столкновения со сменной режущей пластинкой смените подкладную пластинку. (Расчет угла установки для резьбы и заднего угла инструмента смотри в таблице ниже.) ТАБ ЛИЦА КРИТЕРИЕВ ВЫБОРА Угол подъема резьбы Угол профиля 60°/55° Правая резьба Угол профиля 60°/55° Левая резьба Угол профиля 30°/29° Правая резьба Угол профиля 30°/29° Левая резьба 0 P05 P05 N05 N05 P05 P05 N05 N05 0.5 P05 P05 N05 N05 P05 P05 N05 N05 1 P15 P15 N15 N15 P15 P15 N15 N15 1.5 P15 P15 N15 N15 P15 P15 N15 N15 2 P25 P25 N15 N15 P25 P25 Совместимы Совместимы 2.5 P25 P25 Совместимы Совместимы P25 P25 Совместимы Совместимы 3 P35 P35 Совместимы Совместимы P35 P35 Совместимы Совместимы 3.5 P35 P35 Совместимы Совместимы P35 P35 Совместимы Совместимы 4 P45 P45 Совместимы Совместимы P45 P45 Совместимы Совместимы 4.5 P45 P45 Совместимы Совместимы P45 P45 Совместимы Совместимы 5 P45 P45 Совместимы Совместимы Совместимы Совместимы Совместимы Совместимы 5.5 Совместимы Совместимы Совместимы Совместимы Совместимы Совместимы Совместимы Совместимы (Примечание) Левое точение в случае нарезания левой резьбы. При замене опорной пластины проверьте, чтобы разница между углом подъема резьбы и углом наклона пластины была в пределах: 2.5° 0.5° для угла наклона резьбы 60° (55°) 2° 1° для угла наклона резьбы 30° (29°) Угол наклона стандартной опорной пластины 0°. Держатель имеет угол установки 1.5°. РАСЧЕТ УГЛА ПОДЪЕМА РЕЗЬБЫ Угол подъема резьбы Направляющая часть Количество заходов резьбы Шаг 3 8 24 32 ПРИМЕР ВЫБОРА ОПОРНОЙ Пластины сменные При угле подъема резьбы 2.2° В случае, если угол наклона винтовой канавки 60° (угол подъема резьбы 2.2°) - (2.5° - 0.5°) = -0.3° -1.7° подходящий угол наклона опорной пластины. Возможно резьбонарезание со стандартной опорной пластиной (с углом наклона 0°). При смене опорной пластины с углом наклона 1° рекомендуется обратиться к Перечню стандартных опорных пластин на страницах G012 и G013. В случае, если угол наклона винтовой канавки 30° (угол подъема резьбы 2.2°) - (2° -1°) = -0.2° -1.2° подходящий угол наклона опорной пластины. При смене опорной пластины с углом наклона 1° рекомендуется обратиться к Перечню стандартных опорных пластин на страницах G012 и G013. ЗАДНИЙ УГОЛ ПРИ УСТАНОВКЕ Пластины сменные НАДЕРЖАВКУ Задние углы пластины ( 2, 1) уменьшаются при малом угле подъема трапецеидальной, круглой и других типах резьбы. Будьте внимательны при выборе опорной пластины. G036
