MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

Справочные таблицы по правильному подбору сменных опорных пластин для резьбонарезных резцов Mitsubishi в зависимости от диаметра нерезаемой резьб

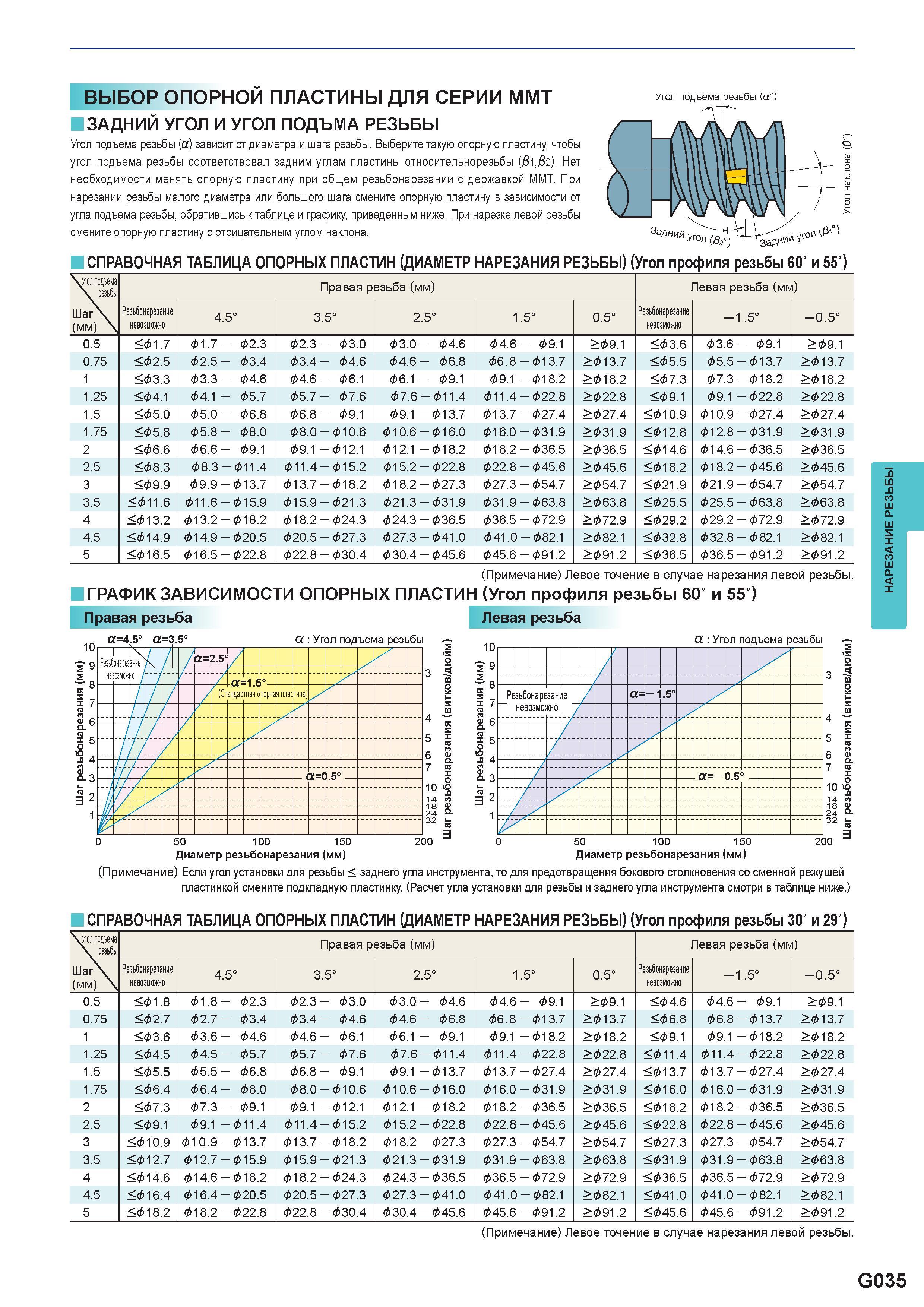

521 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Стр.G035

521 Справочные таблицы по правильному подбору сменных опорных пластин для резьбонарезных резцов Mitsubishi в зависимости от диаметра нерезаемой резьб Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. G035

Справочные таблицы по правильному подбору сменных опорных пластин для резьбонарезных резцов Mitsubishi в зависимости от диаметра нерезаемой резьб

Справочные таблицы по правильному подбору сменных опорных пластин для резьбонарезных резцов Mitsubishi в зависимости от диаметра нерезаемой резьбы и угла профиля Выберите такую опорную пластину, чтобы угол подъема резьбы соответствовал задним углам пластины относительнорезьбы ( 1, 2). Нет необходимости менять опорную пластину при общем резьбонарезании с державкой ММТ. При нарезании резьбы малого диаметра или большого шага смените опорную пластину в зависимости от угла подъема резьбы, обратившись к таблице и графику, приведенным ниже. При нарезке левой резьбы смените опорную пластину с отрицательным углом наклона. СПРАВОЧНАЯ ТАБЛИЦА ОПОРНЫХ ПЛАСТИН (ДИАМЕТР НАРЕЗАНИЯ РЕЗЬБЫ) (Угол профиля резьбы 60" и 55 ) Мол подъема \ резьбы Шаг (мм) \ Правая резьба (мм) Левая резьба (мм) Резьбонарезание невозможно со Ы 1.5° 0. Резьбонарезание невозможно -1 .5° -0.5° 0.5 <& 1.7 & 1.7- &2.3 &2.3 - &3.0 &3.0- &4.6 &4.6 - &9.1 >&9.1 <&3.6 &3.6 - &9.1 >&9.1 0.75 <&2.5 &2.5 - &3.4 &3.4 - &4.6 &4.6 - &6.8 &6.8 - & 13.7 >& 13.7 <&5.5 &5.5 - & 13.7 >& 13.7 1 <&3.3 &3.3 - &4.6 &4.6 - & 6.1 & 6.1 - & 9.1 & 9.1 - & 18.2 >& 18.2 <&7.3 & 7.3-& 18.2 >& 18.2 1.25 <&4.1 &4.1 - &5.7 &5.7- &7.6 & 7.6-& 11.4 & 11.4 - &22.8 >&22.8 <&9.1 &9.1 - &22.8 >&22.8 1.5 <&5.0 &5.0- &6.8 &6.8- &9.1 & 9.1 - & 13.7 & 13.7- & 27.4 >&27.4 <& 10.9 & 10.9-&27.4 >&27.4 1.75 <&5.8 &5.8- &8.0 & 8.0-& 10.6 & 10.6-& 16.0 & 16.0-&31.9 >&31.9 <& 12.8 & 12.8-&31.9 >&31.9 2 <&6.6 &6.6 - &9.1 & 9.1 - & 12.1 & 12.1 - & 18.2 & 18.2- & 36.5 >&36.5 <& 14.6 & 14.6 - &36.5 >&36.5 2.5 <&8.3 & 8.3-& 11.4 & 11.4 - & 15.2 & 15.2 - &22.8 & 22.8- & 45.6 >&45.6 <& 18.2 & 18.2-&45.6 >&45.6 3 <&9.9 &9.9 - & 13.7 & 13.7-& 18.2 & 18.2- & 27.3 & 27.3- & 54.7 >&54.7 <&21.9 &21.9 - &54.7 >&54.7 3.5 <& 11.6 & 11.6 - & 15.9 & 15.9 - &21.3 & 21.3 - & 31.9 &31.9 - &63.8 >&63.8 <&25.5 &25.5 - &63.8 >&63.8 4 <& 13.2 & 13.2 - & 18.2 & 18.2-&24.3 & 24.3 - & 36.5 &36.5 - &72.9 >&72.9 <&29.2 &29.2 - &72.9 >&72.9 4.5 <& 14.9 & 14.9 - &20.5 & 20.5- & 27.3 & 27.3- & 41.0 & 41.0- & 82.1 >&82.1 <&32.8 & 32.8- & 82.1 >&82.1 5 <& 16.5 & 16.5 - &22.8 & 22.8- & 30.4 & 30.4- & 45.6 &45.6 - &91.2 >&91.2 <&36.5 &36.5 - &91.2 >&91.2 (Примечание) Левое точение в случае нарезания левой резьбы. ГРАФИК ЗАВИСИМОСТИ ОПОРНЫХ ПЛАСТИН (Угол профиля резьбы 60" и 55 ) Правая резьба Левая резьба 2 а 4 й S 5 £ 6 & 7 £ о 10 2 .с 14 W 18 £ 24 32 I- 50 100 150 Диаметр резьбонарезания (мм) 200 (Примечание) Если угол установки для резьбы < заднего угла инструмента, то для предотвращения бокового столкновения со сменной режущей пластинкой смените подкладную пластинку. (Расчет угла установки для резьбы и заднего угла инструмента смотри в таблице ниже.) СПРАВОЧНАЯ ТАБЛИЦА ОПОРНЫХ ПЛАСТИН (ДИАМЕТР НАРЕЗАНИЯ РЕЗЬБЫ) (Угол профиля резьбы 30" и 29 ) Мол подъема резьбы Шаг (мм) \ Правая резьба (мм) Левая резьба (мм) Резьбонарезание невозможно со Ы 1.5° 0. Резьбонарезание невозможно -1 .5° -0.5° 0.5 <& 1.8 & 1.8- &2.3 &2.3 - &3.0 &3.0- &4.6 &4.6 - &9.1 >&9.1 <&4.6 & 4.6 - & 9.1 >&9.1 0.75 <&2.7 &2.7- &3.4 &3.4 - &4.6 &4.6 - &6.8 &6.8 - & 13.7 >& 13.7 <&6.8 & 6.8-& 13.7 >& 13.7 1 <&3.6 &3.6 - &4.6 &4.6 - & 6.1 & 6.1 - & 9.1 & 9.1 - & 18.2 >& 18.2 <&9.1 &9.1 - & 18.2 >& 18.2 1.25 <&4.5 &4.5 - &5.7 &5.7- &7.6 & 7.6-& 11.4 & 11.4 - &22.8 >&22.8 <& 11.4 & 11.4 - &22.8 >&22.8 1.5 <&5.5 &5.5 - &6.8 &6.8- &9.1 & 9.1 - & 13.7 & 13.7- & 27.4 >&27.4 <& 13.7 & 13.7-&27.4 >&27.4 1.75 <&6.4 &6.4 - &8.0 & 8.0-& 10.6 & 10.6-& 16.0 & 16.0-&31.9 >&31.9 <& 16.0 & 16.0-&31.9 >&31.9 2 <&7.3 &7.3- &9.1 & 9.1 - & 12.1 & 12.1 - & 18.2 & 18.2- & 36.5 >&36.5 <& 18.2 & 18.2-&36.5 >&36.5 2.5 <&9.1 & 9.1 - & 11.4 & 11.4 - & 15.2 & 15.2 - &22.8 & 22.8- & 45.6 >&45.6 <&22.8 & 22.8- & 45.6 >&45.6 3 <& 10.9 & 10.9-& 13.7 & 13.7-& 18.2 & 18.2- & 27.3 & 27.3- & 54.7 >&54.7 <&27.3 & 27.3- & 54.7 >&54.7 3.5 <& 12.7 & 12.7-& 15.9 & 15.9 - &21.3 & 21.3 - & 31.9 &31.9 - &63.8 >&63.8 <&31.9 &31.9 - &63.8 >&63.8 4 <& 14.6 & 14.6 - & 18.2 & 18.2-&24.3 & 24.3 - & 36.5 &36.5 - &72.9 >&72.9 <&36.5 &36.5 - &72.9 >&72.9 4.5 <& 16.4 & 16.4 - &20.5 & 20.5- & 27.3 & 27.3- & 41.0 & 41.0- & 82.1 >&82.1 <&41.0 & 41.0- & 82.1 >&82.1 5 <& 18.2 & 18.2-&22.8 & 22.8- & 30.4 & 30.4- & 45.6 &45.6 - &91.2 >&91.2 <&45.6 &45.6 - &91.2 >&91.2 (Примечание) Левое точение в случае нарезания левой резьбы. 3 G035 Нарезание резьбы резцом Угол подъема резьбы (а°) ВЫБОР ОПОРНОЙ пластины для серии ммт ЗАДНИЙ УГОЛ И УГОЛ ПОДЪМА РЕЗЬБЫ Угол подъема резьбы (а) зависит от диаметра и шага резьбы.
