MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

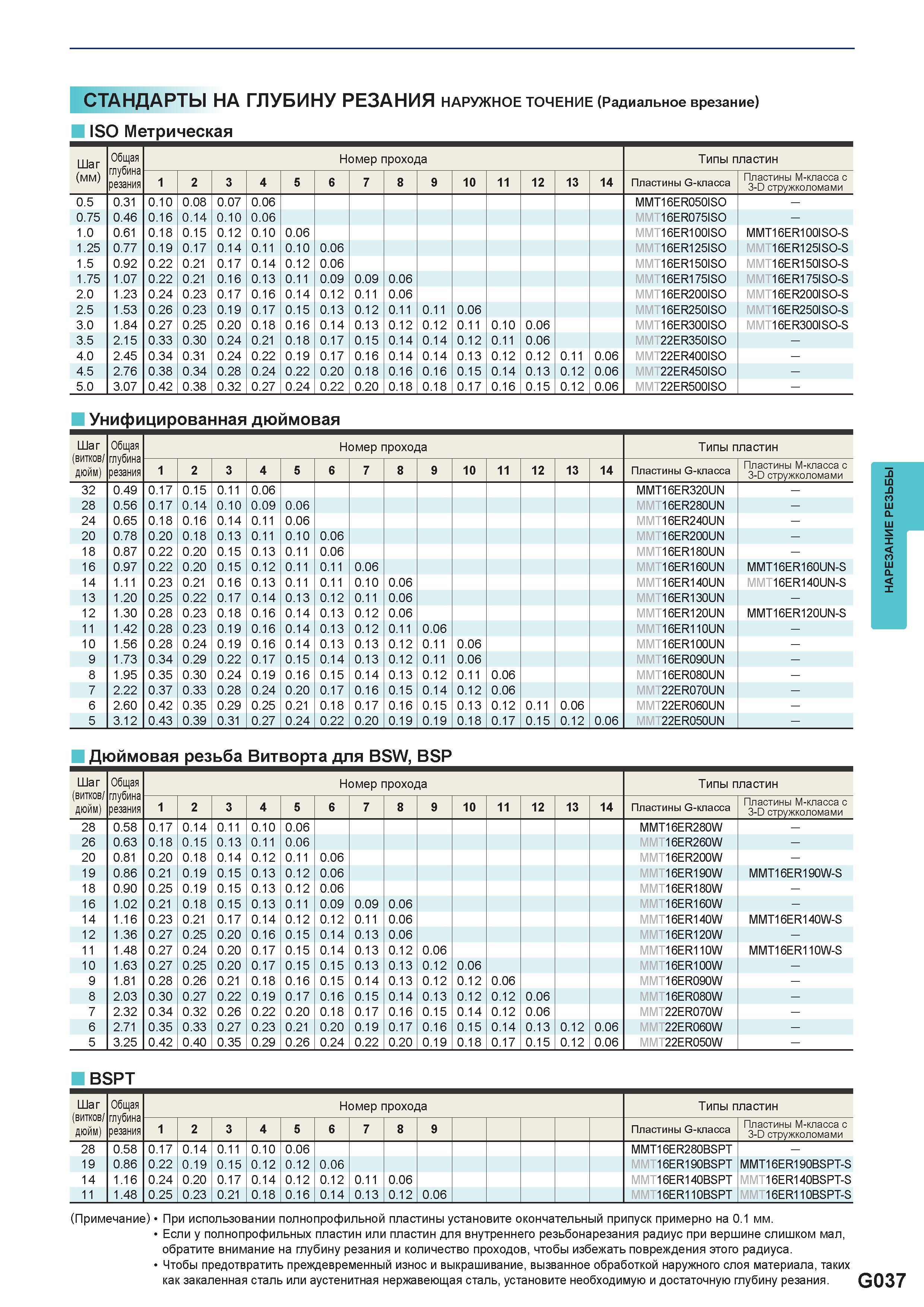

523 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.G037

523 СТАНДАРТЫ НА ГЛУБИНУ РЕЗАНИЯ Наружное точение на токарном станке (Радиальное врезание) ISO Метрическая Унифицированная дюймовая Шаг (витков/ дюйм Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. G037

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. G037 0523 Lab2u

СТАНДАРТЫ НА ГЛУБИНУ РЕЗАНИЯ Наружное точение на токарном станке (Радиальное врезание) ISO Метрическая Унифицированная дюймовая Шаг (витков/ дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Пластины G-класса Пластины M-класса с 3-D стружколомами 32 0.49 0.17 0.15 0.11 0.06 MMT16ER320UN 28 0.56 0.17 0.14 0.10 0.09 0.06 MMT16ER280UN 24 0.65 0.18 0.16 0.14 0.11 0.06 MMT16ER240UN 20 0.78 0.20 0.18 0.13 0.11 0.10 0.06 MMT16ER200UN 18 0.87 0.22 0.20 0.15 0.13 0.11 0.06 MMT16ER180UN 16 0.97 0.22 0.20 0.15 0.12 0.11 0.11 0.06 MMT16ER160UN MMT16ER160UN-S 14 1.11 0.23 0.21 0.16 0.13 0.11 0.11 0.10 0.06 MMT16ER140UN MMT16ER140UN-S 13 1.20 0.25 0.22 0.17 0.14 0.13 0.12 0.11 0.06 MMT16ER130UN 12 1.30 0.28 0.23 0.18 0.16 0.14 0.13 0.12 0.06 MMT16ER120UN MMT16ER120UN-S 11 1.42 0.28 0.23 0.19 0.16 0.14 0.13 0.12 0.11 0.06 MMT16ER110UN 10 1.56 0.28 0.24 0.19 0.16 0.14 0.13 0.13 0.12 0.11 0.06 MMT16ER100UN 9 1.73 0.34 0.29 0.22 0.17 0.15 0.14 0.13 0.12 0.11 0.06 MMT16ER090UN 8 1.95 0.35 0.30 0.24 0.19 0.16 0.15 0.14 0.13 0.12 0.11 0.06 MMT16ER080UN 7 2.22 0.37 0.33 0.28 0.24 0.20 0.17 0.16 0.15 0.14 0.12 0.06 MMT22ER070UN 6 2.60 0.42 0.35 0.29 0.25 0.21 0.18 0.17 0.16 0.15 0.13 0.12 0.11 0.06 MMT22ER060UN 5 3.12 0.43 0.39 0.31 0.27 0.24 0.22 0.20 0.19 0.19 0.18 0.17 0.15 0.12 0.06 MMT22ER050UN Д йм эвая резьба Витворта для BSW, BSP Шаг (витков/ дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Пластины G-класса Пластины M-класса с 3-D стружколомами 28 0.58 0.17 0.14 0.11 0.10 0.06 MMT16ER280W 26 0.63 0.18 0.15 0.13 0.11 0.06 MMT16ER260W 20 0.81 0.20 0.18 0.14 0.12 0.11 0.06 MMT16ER200W 19 0.86 0.21 0.19 0.15 0.13 0.12 0.06 MMT16ER190W MMT16ER190W-S 18 0.90 0.25 0.19 0.15 0.13 0.12 0.06 MMT16ER180W 16 1.02 0.21 0.18 0.15 0.13 0.11 0.09 0.09 0.06 MMT16ER160W 14 1.16 0.23 0.21 0.17 0.14 0.12 0.12 0.11 0.06 MMT16ER140W MMT16ER140W-S 12 1.36 0.27 0.25 0.20 0.16 0.15 0.14 0.13 0.06 MMT16ER120W 11 1.48 0.27 0.24 0.20 0.17 0.15 0.14 0.13 0.12 0.06 MMT16ER110W MMT16ER110W-S 10 1.63 0.27 0.25 0.20 0.17 0.15 0.15 0.13 0.13 0.12 0.06 MMT16ER100W 9 1.81 0.28 0.26 0.21 0.18 0.16 0.15 0.14 0.13 0.12 0.12 0.06 MMT16ER090W 8 2.03 0.30 0.27 0.22 0.19 0.17 0.16 0.15 0.14 0.13 0.12 0.12 0.06 MMT16ER080W 7 2.32 0.34 0.32 0.26 0.22 0.20 0.18 0.17 0.16 0.15 0.14 0.12 0.06 MMT22ER070W 6 2.71 0.35 0.33 0.27 0.23 0.21 0.20 0.19 0.17 0.16 0.15 0.14 0.13 0.12 0.06 MMT22ER060W 5 3.25 0.42 0.40 0.35 0.29 0.26 0.24 0.22 0.20 0.19 0.18 0.17 0.15 0.12 0.06 MMT22ER050W BSPT Шаг (витков/ дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 Пластины G-класса Пластины M-класса с 3-D стружколомами 28 0.58 0.17 0.14 0.11 0.10 0.06 MMT16ER280BSPT 19 0.86 0.22 0.19 0.15 0.12 0.12 0.06 MMT16ER190BSPT MMT16ER190BSPT-S 14 1.16 0.24 0.20 0.17 0.14 0.12 0.12 0.11 0.06 MMT16ER140BSPT MMT16ER140BSPT-S 11 1.48 0.25 0.23 0.21 0.18 0.16 0.14 0.13 0.12 0.06 MMT16ER110BSPT MMT16ER110BSPT-S (Примечание) При использовании полнопрофильной пластины установите окончательный припуск примерно на 0.1 мм. Если у полнопрофильных пластин или пластин для внутреннего резьбонарезания радиус при вершине слишком мал, обратите внимание на глубину резания и количество проходов, чтобы избежать повреждения этого радиуса. Чтобы предотвратить преждевременный износ и выкрашивание, вызванное обработкой наружного слоя материала, таких как закаленная сталь или аустенитная нержавеющая сталь, установите необходимую и достаточную глубину резания. G037 Нарезание резьбы резцом
