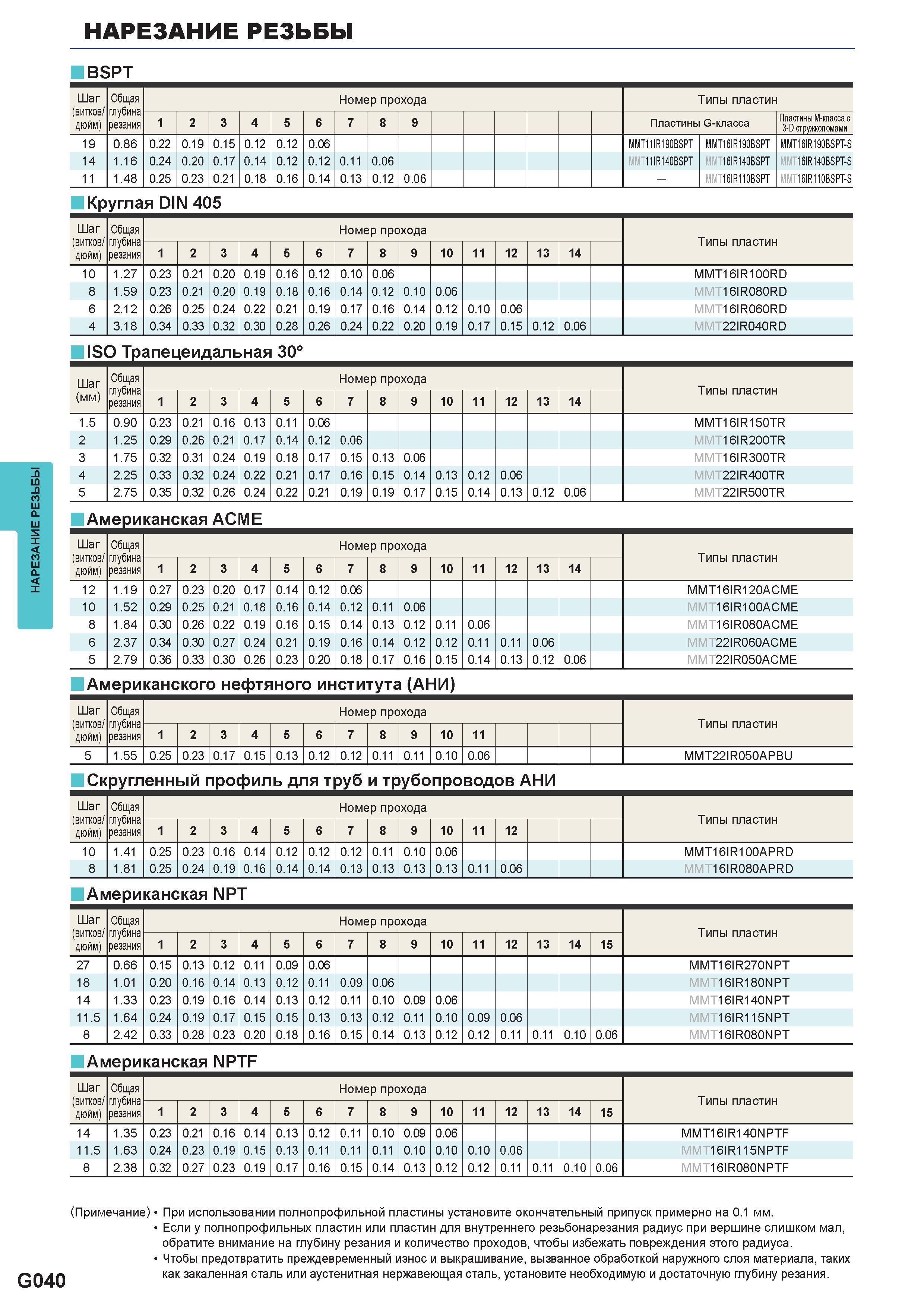

526 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.G040

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. G040 0526 Lab2u

Нарезание резьбы резцом G040 BSPT Шаг (витков/ дюйм) Общая глубина резания Номер прохода 1 5 6 8 9 Типы пластин Пластины G-класса Пластины M-класса с 3-D стружколомами 19 14 11 0.86 1.16 1.48 0.22 0.24 0.25 0.19 0.20 0.23 0.15 0.17 0.21 0.12 0.12 0.14 0.12 0.18 0.16 0.06 0.12 0.14 0.11 0.06 0.13 0.12 0.06 MMT11IR190BSPT MMT16IR190BSPT MMT11IR140BSPT MMT16IR140BSPT MMT16IR110BSPT MMT16IR190BSPT-S MMT16IR140BSPT-S MMT16IR110BSPT-S Круглая DIN 405 Американская ACME Шаг (витков/ дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 12 1.19 0.27 0.23 0.20 0.17 0.14 0.12 0.06 MMT16IR120ACME 10 1.52 0.29 0.25 0.21 0.18 0.16 0.14 0.12 0.11 0.06 MMT16IR100ACME 8 1.84 0.30 0.26 0.22 0.19 0.16 0.15 0.14 0.13 0.12 0.11 0.06 MMT16IR080ACME 6 2.37 0.34 0.30 0.27 0.24 0.21 0.19 0.16 0.14 0.12 0.12 0.11 0.11 0.06 MMT22IR060ACME 5 2.79 0.36 0.33 0.30 0.26 0.23 0.20 0.18 0.17 0.16 0.15 0.14 0.13 0.12 0.06 MMT22IR050ACME Американского нефтяного института (АНИ) Шаг (витков/ дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 5 1.55 0.25 0.23 0.17 0.15 0.13 0.12 0.12 0.11 0.11 0.10 0.06 MMT22IR050APBU Скругленный профиль для труб и трубопроводов АНИ Шаг (витков/ дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 10 1.41 0.25 0.23 0.16 0.14 0.12 0.12 0.12 0.11 0.10 0.06 MMT16IR100APRD 8 1.81 0.25 0.24 0.19 0.16 0.14 0.14 0.13 0.13 0.13 0.13 0.11 0.06 MMT16IR080APRD Американская NPT Шаг (витков/ дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 27 0.66 0.15 0.13 0.12 0.11 0.09 0.06 MMT16IR270NPT 18 1.01 0.20 0.16 0.14 0.13 0.12 0.11 0.09 0.06 MMT16IR180NPT 14 1.33 0.23 0.19 0.16 0.14 0.13 0.12 0.11 0.10 0.09 0.06 MMT16IR140NPT 11.5 1.64 0.24 0.19 0.17 0.15 0.15 0.13 0.13 0.12 0.11 0.10 0.09 0.06 MMT16IR115NPT 8 2.42 0.33 0.28 0.23 0.20 0.18 0.16 0.15 0.14 0.13 0.12 0.12 0.11 0.11 0.10 0.06 MMT16IR080NPT Американская NPTF Шаг (витков/ дюйм) Общая глубина резания Номер прохода Типы пластин 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 14 1.35 0.23 0.21 0.16 0.14 0.13 0.12 0.11 0.10 0.09 0.06 MMT16IR140NPTF 11.5 1.63 0.24 0.23 0.19 0.15 0.13 0.11 0.11 0.11 0.10 0.10 0.10 0.06 MMT16IR115NPTF 8 2.38 0.32 0.27 0.23 0.19 0.17 0.16 0.15 0.14 0.13 0.12 0.12 0.11 0.11 0.10 0.06 MMT16IR080NPTF (Примечание) При использовании полнопрофильной пластины установите окончательный припуск примерно на 0.1 мм. Если у полнопрофильных пластин или пластин для внутреннего резьбонарезания радиус при вершине слишком мал, обратите внимание на глубину резания и количество проходов, чтобы избежать повреждения этого радиуса. Чтобы предотвратить преждевременный износ и выкрашивание, вызванное обработкой наружного слоя материала, таких как закаленная сталь или аустенитная нержавеющая сталь, установите необходимую и достаточную глубину резания.
