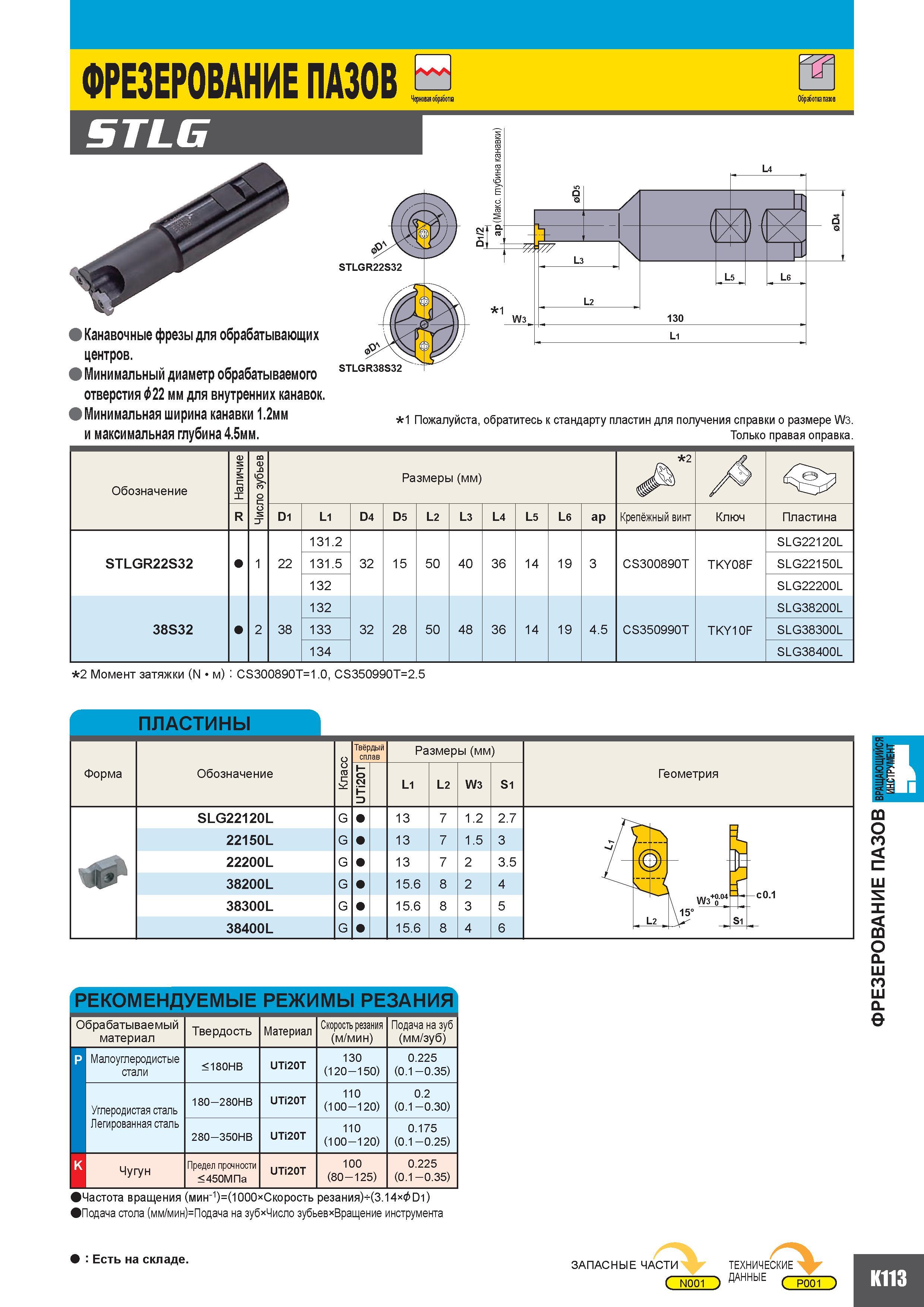

ФРЕЗЕРОВАНИЕ ПАЗОВ Обработка пазов STLG Канавочные фрезы для обрабатывающих центров. Минимальный диаметр обрабатываемого отверстия 22 мм для внутренних канавок. Минимальная ширина канавки 1.2мм и максимальная глубина 4.5мм. STLGR22S32 STLGR38S32 1 Пожалуйста обратитесь к стандарту пластин для получения справки о размере W3. Только правая оправка. Обозначение Наличие Число зубьев Размеры (мм) 2 А R D1 L1 D4 D5 L2 L3 L4 L5 L6 ap Крепёжный винт Ключ Пластина 131.2 SLG22120L STLGR22S32 1 22 131.5 32 15 50 40 36 14 19 3 CS300890T TKY08F SLG22150L 132 SLG22200L 132 SLG38200L 38S32 2 38 133 134 32 28 50 48 36 14 19 4.5 CS350990T TKY10F SLG38300L SLG38400L 2 Момент затяжки (N/м) CS300890T1.0 CS350990T2.5 ПЛАСТИНЫ Форма Обозначение с а К UTI20T L1 L2 W3 S1 SLG22120L G 13 7 1.2 2.7 22150L G 13 7 1.5 3 22200L G 13 7 2 3.5 38200L G 1 5.6 8 2 4 38300L G 1 5.6 8 3 5 38400L G 1 5.6 8 4 6 Твёрдый сплав Размеры (мм) Геометрия с 0.1 m m РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Обрабатываемый материал Твердость Материал Скорость резания (м/мин) Подача на зуб (мм зуб) Малоуглеродистые стали 180HB UTI20T 130 (120 -150) 0.225 (0.1 - 0.35) Углеродистая сталь 180-280HB UTI20T 110 (100 -120) 0.2 (0.1 - 0.30) Легированная сталь 280-350HB UTI20T 110 (100 -120) 0.175 (0.1 -0.25) Чугун Предел прочности 450МПа UTI20T 100 (80 -125) 0.225 (0.1 - 0.35) Частота вращения (мин1)(1000хСкорость резанияМ3.14 D1) Подача стола (мм/мин)Подача на зуб Число зубьев Вращение инструмента Есть на складе. ЗАПАСНЫЕ ЧАСТИ ТЕХНИЧЕСКИЕ ОссО ДАННЫЕ сштэ
