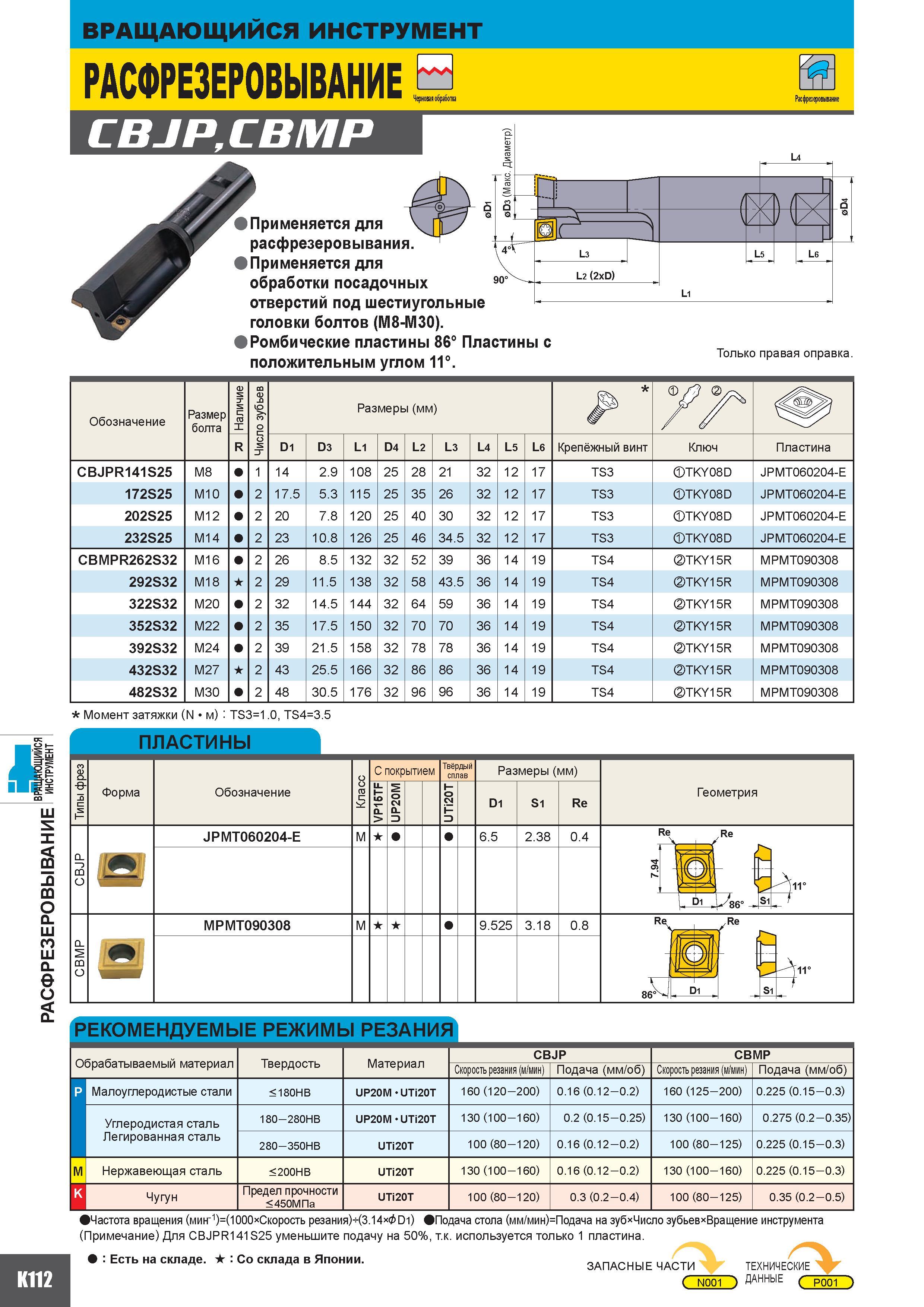

РАСФРЕЗЕРОВЫВАНИЕ ВРАЩАЮЩИЙСЯ ИНСТРУМЕНТ РАСФРЕЗЕРОВЫВАНИЕ Расфрезеровывание L4 L5 L6 Только правая оправка. Обозначение Размер болта Наличие Число зубьев Размеры (мм) х R D1 D3 L1 D4 L2 L3 L4 L5 L6 Крепёжный винт Ключ Пластина CBJPR141S25 M8 1 14 2.9 1 08 25 28 21 32 12 17 TS3 TKY08D JPMT060204-E 172S25 M10 2 17.5 5.3 115 25 35 26 32 12 17 TS3 TKY08D JPMT060204-E 202S25 M12 2 20 7.8 1 20 25 40 30 32 12 17 TS3 TKY08D JPMT060204-E 232S25 M14 2 23 10.8 1 26 25 46 34.5 32 12 17 TS3 TKY08D JPMT060204-E CBMPR262S32 M16 2 26 8.5 1 32 32 52 39 36 14 19 TS4 TKY15R MPMT090308 292S32 M18 2 29 11.5 138 32 58 43.5 36 14 19 TS4 TKY15R MPMT090308 322S32 M20 2 32 14.5 1 44 32 64 59 36 14 19 TS4 TKY15R MPMT090308 352S32 M22 2 35 17.5 1 50 32 70 70 36 14 19 TS4 TKY15R MPMT090308 392S32 M24 2 39 21.5 1 58 32 78 78 36 14 19 TS4 TKY15R MPMT090308 432S32 M27 2 43 25.5 1 66 32 86 86 36 14 19 TS4 TKY15R MPMT090308 482S32 M30 2 48 30.5 1 76 32 96 96 36 14 19 TS4 TKY15R MPMT090308 Момент затяжки (N/м) TS31.0 TS43.5 ПЛАСТИНЫ Форма Обозначение К С покрытием Твёрдый сплав Размеры (мм) VP15TF UP20M UTI20T D1 S1 Re JPMT060204-E M 6.5 2.38 0.4 MPMT090308 M 9.525 3.18 0.8 Геометрия Re Re .Г" fi Dl Rv Re 86 Dl Si РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ зрабатываемый материал Твердость Материал CBJP CBMP Скорость резания(м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) Малоуглеродистые стали 180HB UP20M UTI20T 160 (120-200) 0.16 (0.12 - 0.2) 160 (125-200) 0.225 (0.15 -0.3) Углеродистая сталь Легированная сталь 180-280HB UP20M UTI20T 130 (100-160) 0.2 (0.15 - 0.25) 130 (100-160) 0.275 (0.2 -0.35) 280-350HB UTI20T 100 (80 -120) 0.16 (0.12 - 0.2) 100 (80-125) 0.225 (0.15 -0.3) Нержавеющая сталь 200HB UTI20T 130 (100-160) 0.16 (0.12 - 0.2) 130 (100-160) 0.225 (0.15 -0.3) Чугун Предел прочности 450МПа UTI20T 100 (80 -120) 0.3 (0.2 - 0.4) 100 (80-125) 0.35 (0.2 - 0.5) Частота вращения (мин-1)(1000 Скорость резанияМ3.14 Dl) Подача стола (мм/мин)Подача на зуб Число зубьев Вращение инструмента (Примечание) Для CBJPR141S25 уменьшите подачу на 50% т.к. используется только 1 пластина. Есть на складе. Со склада в Японии. ЗАПАСНЫЕ ЧАСТИ ТЕХНИЧЕСКИЕ ( N001 ) ДАННЫЕ С P001 ) 11 11 CBJP'CBMP положительным углом 11. Применяется для расфрезеровывания. Применяется для обработки посадочных отверстий под шестиугольные головки болтов (M8-M30). Ромбические пластины 86 Пластины с
