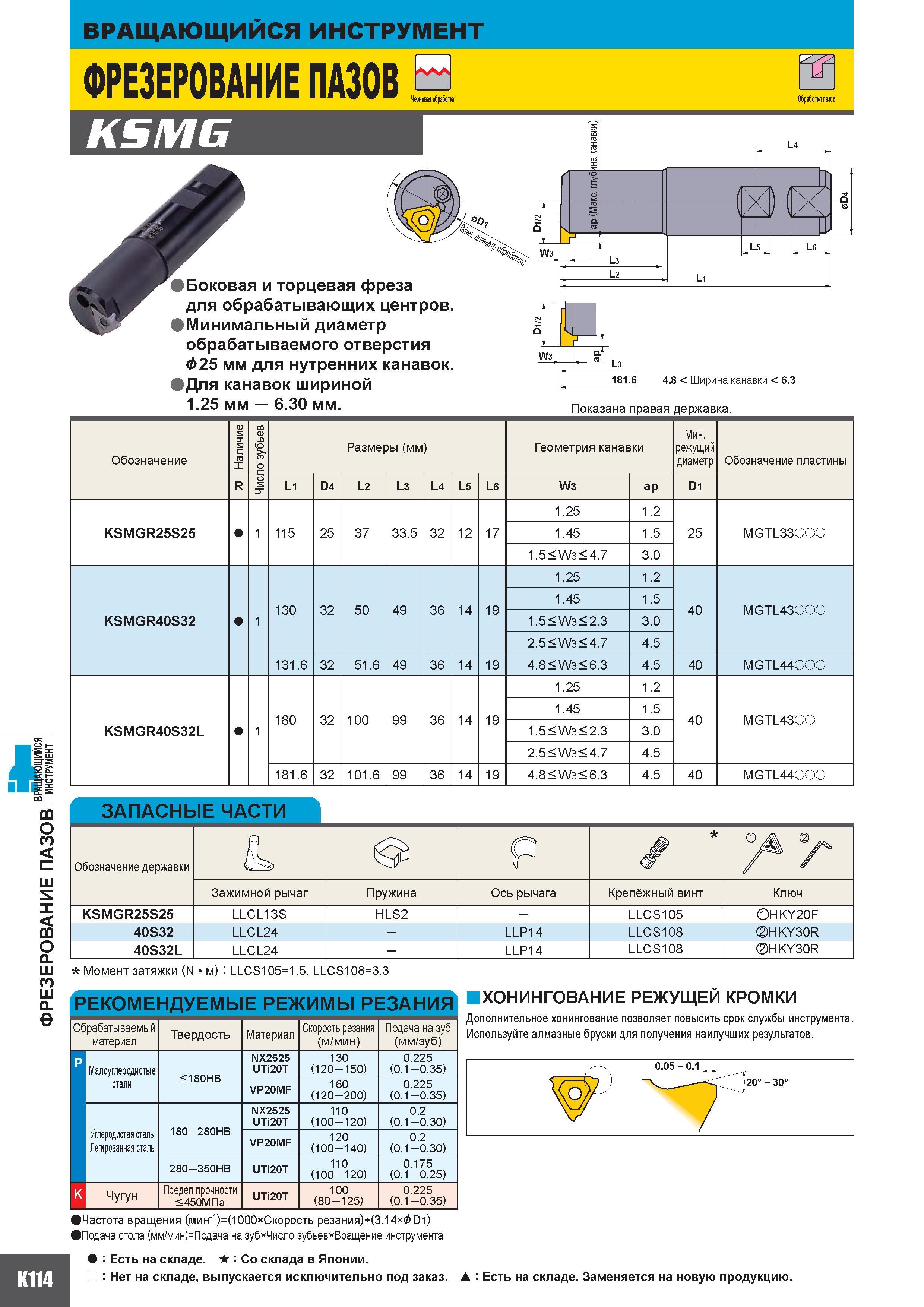

ФРЕЗЕРОВАНИЕ ПАЗОВ ВРАЩАЮЩИЙСЯ ИНСТРУМЕНТ ФРЕЗЕРОВАНИЕ ПАЗОВ И Черновая обработка Обработка пазов KSMG Боковая и торцевая фреза для обрабатывающих центров Минимальный диаметр обрабатываемого отверстия 25 мм для нутренних канавок Для канавок шириной 1.25 мм 6.30 мм. L4 L5 Гг L6 L1 W3 L3 181.6 4.8 Ширина канавки 6.3 Показана правая державка. Обозначение Наличие е Q и ZT Размеры (мм) Геометрия канавки Мин. режущий диаметр Обозначение пластины R L1 D4 L2 L3 L4 L5 L6 W3 ap D1 1.25 1.2 KSMGR25S25 1 115 25 37 33.5 32 12 17 1.45 1.5 25 MGTL33QQQ 1.5 W3 4.7 3.0 1.25 1.2 130 32 50 49 36 14 19 1.45 1.5 40 MGTL43QQQ KSMGR40S32 1 1.5 W3 2.3 3.0 2.5 W3 4.7 4.5 131.6 32 51.6 49 36 14 19 4.8 W3 6.3 4.5 40 MGTL44QQQ 1.25 1.2 180 32 100 99 36 14 19 1.45 1.5 40 MGTL43QQ KSMGR40S32L 1 1.5 W3 2.3 3.0 2.5 W3 4.7 4.5 181.6 32 1 01 .6 99 36 14 19 4.8 W3 6.3 4.5 40 MGTL44QQQ ЗАПАСНЫЕ ЧАСТИ Обозначение державки Зажимной рычаг Пружина Ось рычага Крепёжный винт Ключ KSMGR25S25 LLCL13S HLS2 - LLCS105 HKY20F 40S32 LLCL24 - LLP14 LLCS108 HKY30R 40S32L LLCL24 - LLP14 LLCS108 HKY30R Момент затяжки (N/м) LLCS1051.5 LLCS1083.3 РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Обрабатываемый материал Твердость Материал Скорость резания (м/мин) Подача на зуб (мм зуб) p Малоуглеродистые 180HB NX2525 UTi20T 130 (120-150) 0.225 (0.1 -0.35) стали VP20MF 160 (120-200) 0.225 (0.1 -0.35) 180 280HB NX2525 UTi20T 110 (100-120) 0.2 (0.1 - 0.30) Углеродистая сталь Легированная сталь VP20MF 120 (100-140) 0.2 (0.1 -0.30) 1 280 350HB UTi20T 110 (100-120) 0.175 (0.1 -0.25) K Чугун Предел прочности 450МПа UTi20T 100 (80 -125) 0.225 (0.1 -0.35) ХОНИНГОВАНИЕ РЕЖУЩЕЙ КРОМКИ Дополнительное хонингование позволяет повысить срок службы инструмента. Используйте алмазные бруски для получения наилучших результатов. 0.05 - 0.1 20 - 30 Частота вращения (мин1)(1000хСкорость резания)-(3.14 Dl) Подача стола (мм/мин)Подача на зуб Число зубьев Вращение инструмента Есть на складе. Со склада в Японии. Нет на складе выпускается исключительно под заказ. Есть на складе. Заменяется на новую продукцию.
