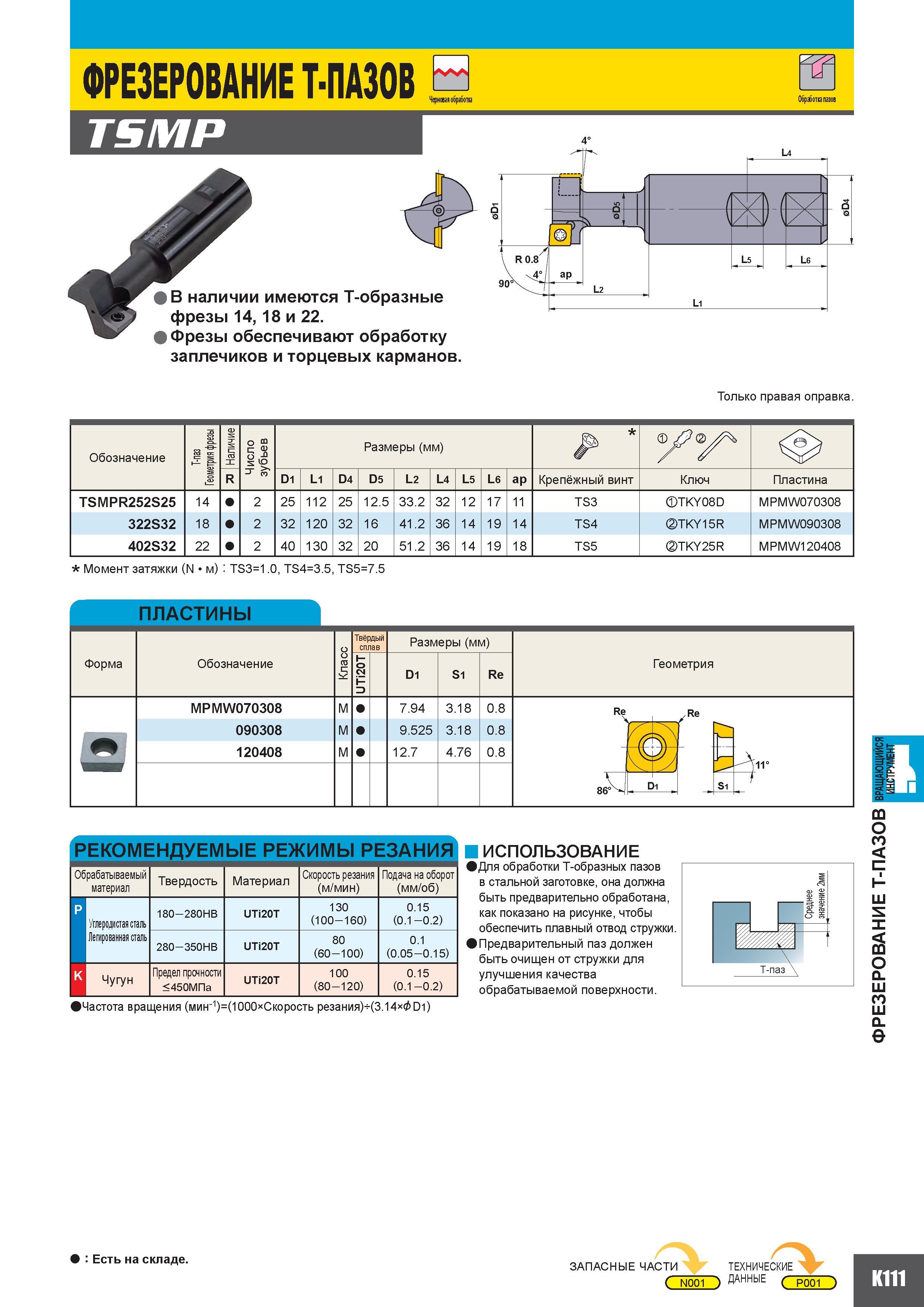

ФРЕЗЕРОВАНИЕ Т-ПАЗОВ Черновая обработка Обработка пазов 1 Т5МР 4 L4 В наличии имеются Т-образные фрезы 14 18 и 22. Фрезы обеспечивают обработку заплечиков и торцевых карманов. 90 R 0.8 ap L2 L5 L6 Только правая оправка. Обозначение Т-паз Геометрия фрезы (D ТО Число зубьев Размеры (мм) уу R D1 L1 D4 D5 L2 L4 L5 L6 ap Крепёжный винт Ключ Пластина TSMPR252S25 14 2 25 112 25 1 2.5 33.2 32 12 17 11 TS3 TKY08D MPMW070308 322S32 18 2 32 120 32 16 41.2 36 14 19 14 TS4 TKY15R MPMW090308 402S32 22 2 40 130 32 20 51 .2 36 14 19 18 TS5 TKY25R MPMW120408 Момент затяжки (N/м) TS31.0 TS43.5 TS57.5 ПЛАСТИНЫ Обозначение К Твёрдый сплав Размеры (мм) UTI20T D1 S1 Re MPMW070308 M 7.94 3.18 0.8 090308 M 9.525 3.18 0.8 120408 M 12.7 4.76 0.8 Форма Геометрия РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Обрабатываемый материал Твердость Материал Скорость резания (м/мин) Подача на оборот (мм/об) р Углеродистая сталь 180-280HB UTI20T 130 (100-160) 0.15 (0.1 - 0.2) Легированная сталь 280-350HB UTI20T 80 (60 -100) 0.1 (0.05 - 0.15) Чугун Предел прочности 450МПа UTI20T 100 (80 -120) 0.15 (0.1 -0.2) Частота вращения (мин-1)(1000 Скорость резания)-К3.14 Di) ИСПОЛЬЗОВАНИЕ Для обработки Т-образных пазов в стальной заготовке она должна быть предварительно обработана как показано на рисунке чтобы обеспечить плавный отвод стружки. Предварительный паз должен быть очищен от стружки для улучшения качества обрабатываемой поверхности. m Есть на складе. ЗАПАСНЫЕ ЧА1 ТЕХНИЧЕСКИЕ ДАННЫЕ 11
