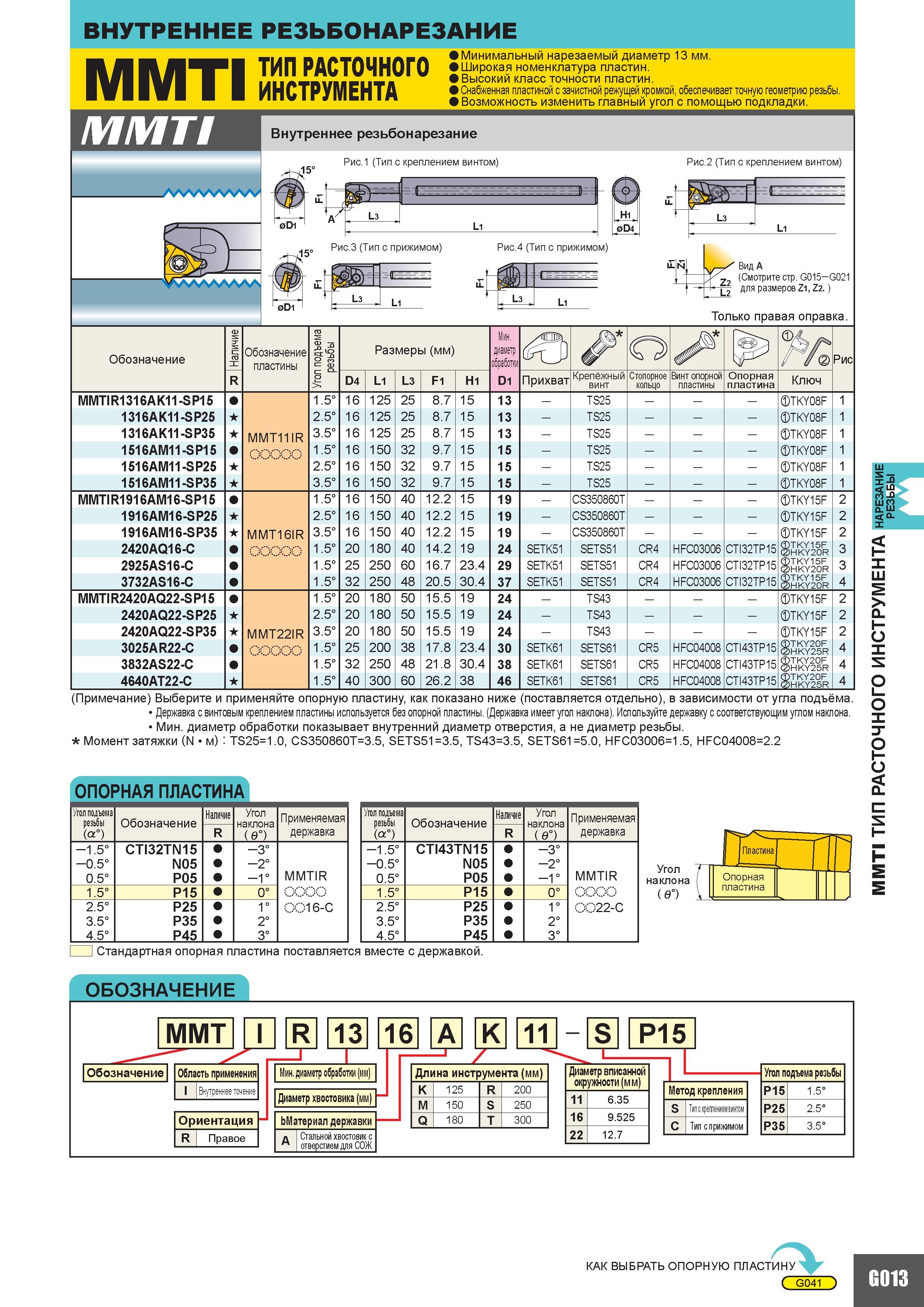

461 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.G013

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. G013 0461 Lab2u

ВНУТРЕННЕЕ РЕЗЬБОНАРЕЗАНИЕ Минимальный нарезаемый диаметр 13 мм. ТИП РАСТОЧНОГО Широкая номенклатура пластин. liMAvmnipiiva Высокий класс точности пластин. ИНСТРУМЕНТА Снабженная пластиной с зачистной режущей кромкой обеспечивает точную геометрию резьбы. mi iv Возможность изменить главный угол с помощью подкладки. VIMTI Внутреннее резьбонарезание Рис.1 (Тип с креплением винтом) Рис.2 (Тип с креплением винтом) щр 1 1 L3 L1 Рис.3 (Тип с прижимом) Рис.4 (Тип с прижимом) 0D1 J L1 Вид A (Смотрите стр. G015-G021 L2 Для размеров Zi Z2. ) Только правая оправка. Обозначение Наличие Обозначение пластины Угол подъема резьбы Размеры (мм) Мин. диаметр обработки ЯПЗй О fi Рис R D4 L1 L3 F1 H1 D1 Прихват Крепёжный винт Стопорное кольцо Винт опорной пластины Опорная пластина Ключ MMTIR1316AK11-SP15 1.5 16 125 25 8.7 15 13 TS25 TKY08F 1 1316AK11-SP25 .5 2. 16 125 25 8.7 15 13 TS25 TKY08F 1 1316AK11-SP35 MMT11IR 3.5 16 125 25 8.7 15 13 TS25 TKY08F 1 1516AM11-SP15 1.5 16 150 32 9.7 15 15 TS25 TKY08F 1 1516AM11-SP25 2.5 16 150 32 9.7 15 15 TS25 zTKY08F 1 1516AM11-SP35 3.5 16 150 32 9.7 15 15 TS25 zTKY08F 1 MMTIR1916AM16-SP15 1.5 16 150 40 12.2 15 19 CS350860T TKY15F 2 1916AM16-SP25 2.5 16 150 40 12.2 15 19 CS350860T TKY15F 2 1916AM16-SP35 MMT16IR 3.5 16 150 40 12.2 15 19 CS350860T TKY15F 2 2420AQ16-C 1.5 20 180 40 14.2 19 24 SETK51 SETS51 CR4 HFC03006 CTI32TP15 ZTKY15F HKY20R 3 2925AS16-C 1.5 25 250 60 16.7 23.4 29 SETK51 SETS51 CR4 HFC03006 CTI32TP15 ZTKY15F HKY20R 3 3732AS16-C 1.5 32 250 48 20.5 30.4 37 SETK51 SETS51 CR4 HFC03006 CTI32TP15 ZTKY15F HKY20R 4 MMTIR2420AQ22-SP15 1.5 20 180 50 15.5 19 24 TS43 TKY15F 2 2420AQ22-SP25 2.5 20 180 50 15.5 19 24 TS43 TKY15F 2 2420AQ22-SP35 MMT22IR 3.5 20 180 50 15.5 19 24 TS43 TKY15F 2 3025AR22-C 1.5 25 200 38 17.8 23.4 30 SETK61 SETS61 CR5 HFC04008 CTI43TP15 ZTKY20F HKY25R 4 3832AS22-C 1.5 32 250 48 21.8 30.4 38 SETK61 SETS61 CR5 HFC04008 CTI43TP15 ZTKY20F HKY25R 4 4640AT22-C 1.5 40 300 60 26.2 38 46 SETK61 SETS61 CR5 HFC04008 CTI43TP15 ZTKY20F HKY25R 4 (Примечание) Выберите и применяйте опорную пластину как показано ниже (поставляется отдельно) в зависимости от угла подъёма. Державка с винтовым креплением пластины используется без опорной пластины. (Державка имеет угол наклона). Используйте державку с соответствующим углом наклона. Мин. диаметр обработки показывает внутренний диаметр отверстия а не диаметр резьбы. Момент затяжки (N/м) TS251.0 CS350860T3.5 SETS513.5 TS433.5 SETS615.0 HFC030061.5 HFC040082.2 ОПОРНАЯ ПЛАСТИНА Угол подъема резьбы (а") Обозначение Наличие Угол наклона ( 0) Применяемая державка Угол подъема резьбы (%) Обозначение Наличие Угол наклона ( 0) Применяемая державка R R 1.5 CTI32TN15 3 1.5 CTI43TN15 3 0.5 N05 2 0.5 N05 2 0.5 P05 1 MMTIR 0.5 P05 1 MMTIR 1.5 P15 0 1.5 P15 0 2.5 P25 1 QQ16-C 2.5 P25 1 QQ22-C 3.5 P35 2 3.5 P35 2 4.5 P45 3 4.5 P45 3 1 Стандартная опорная пластина поставляется вместе с державкой. ОБОЗНАЧЕНИЕ Угол наклона ( е) Обозначение Область применения Внутреннее точение Ориентация R Правое Мин. диаметр обработки (мм) Диаметр хвостовика(мм) ЬМатериал державки Стальной хвостовик с отверстием для СОЖ MMT R 13 16 A K 11 - S P15 Длина инструмента (мм) K 125 R 200 M 150 S 250 Q 180 T 300 Диаметр вписанной окружности (мм) 11 6.35 16 9.525 22 12.7 Метод крепления S Тип t крепление винтом C Тип с прижимом Угол подъема резьбы P15 1.5 P25 2.5 P35 3.5 КАК ВЫБРАТЬ ОПОРНУЮ ПЛАСТИНУ C G041 ТИНУ G013 MMTI ТИП РАСТОЧНОГО ИНСТРУМЕНТА НАРЕЗАНИЕ РЕЗЬБЫ
