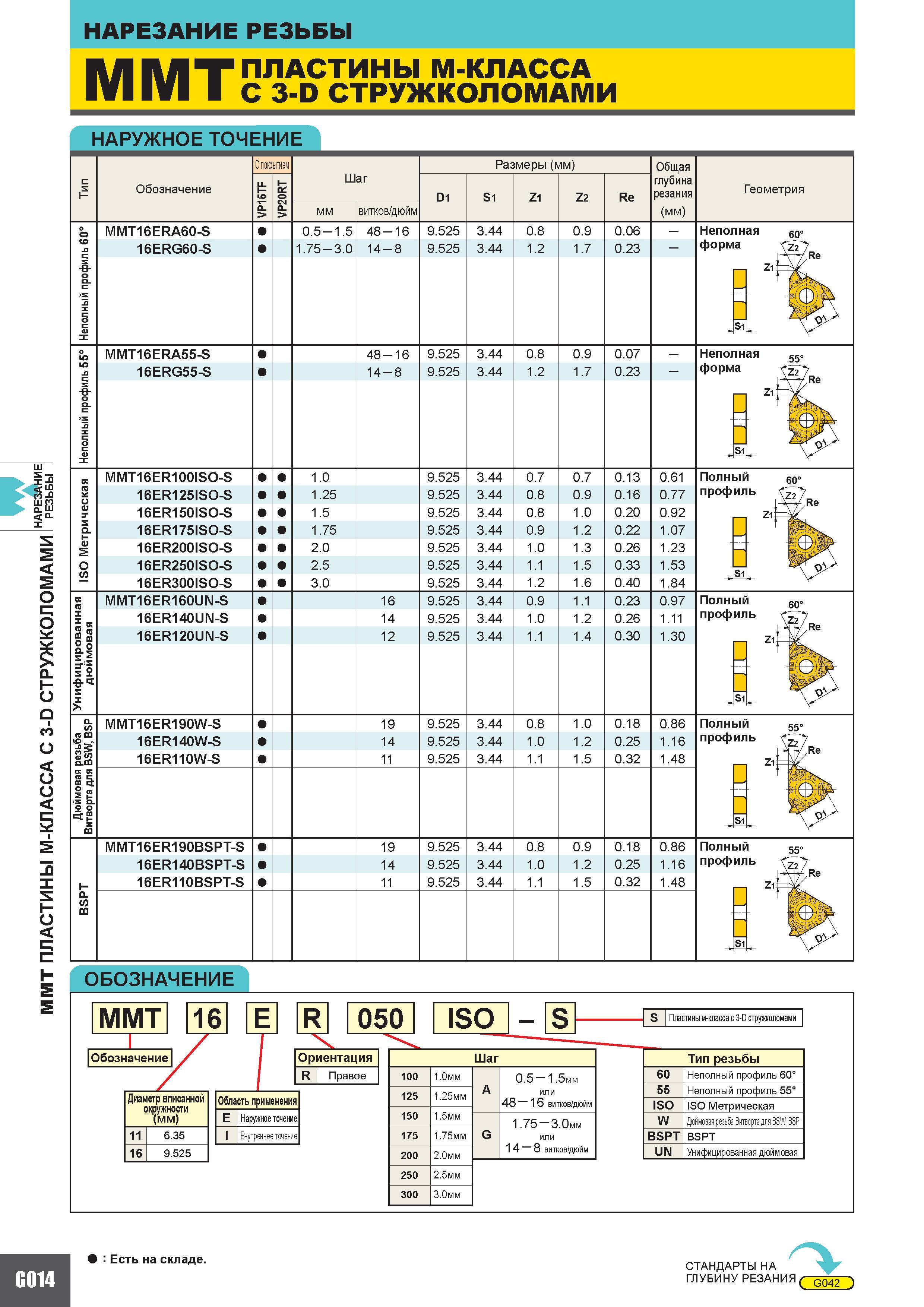

НАРЕЗАНИЕ РЕЗЬБЫ MMT ПЛАСТИНЫ М-КЛАССА С 3-D СТРУЖКОЛОМАМИ h НАРУЖНОЕ ТОЧ ЕНИ Е с S 1- Обозначение С покрыпием Шаг Размеры (мм) Общая глубина резания (мм) Геометрия VP15TF VP20RT D1 S1 Z1 Z2 Re мм витков дюйм Неполный профиль 60 MMT16ERA60-S 0.5 -1.5 48 -16 9.525 3.44 0.8 0.9 0.06 - Неполная 60 16ERG60-S 1.75 - 3.0 14 - 8 9.525 3.44 1.2 1.7 0.23 - форма Т Z27 iv Re S1 Z1 j Неполный профиль 55 MMT16ERA55-S 48 -16 9.525 3.44 0.8 0.9 0.07 - Неполная 55 16ERG55-S 14 - 8 9.525 3.44 1.2 1.7 0.23 - форма ZTj S1 Z1 j 1 ISO Метрическая MMT16ER100IS0-S 1.0 9.525 3.44 0.7 0.7 0.13 0.61 Полный 60 16ER125IS0-S 1.25 9.525 3.44 0.8 0.9 0.16 0.77 профиль XZ 16ER150IS0-S 1.5 9.525 3.44 0.8 1.0 0.20 0.92 Z1j 16ER175IS0-S 1.75 9.525 3.44 0.9 1.2 0.22 1.07 - 16ER200IS0-S 2.0 9.525 3.44 1.0 1.3 0.26 1.23 16ER250IS0-S 2.5 9.525 3.44 1.1 1.5 0.33 1.53 16ER300IS0-S 3.0 9.525 3.44 1.2 1.6 0.40 1.84 Унифицированная дюймовая MMT16ER160UN-S 16 9.525 3.44 0.9 1.1 0.23 0.97 Полный 60 16ER140UN-S 14 9.525 3.44 1.0 1.2 0.26 1.11 профиль 'CZ27 16ER120UN-S 12 9.525 3.44 1.1 1.4 0.30 1.30 Z1p Si 3 f rTj) Дюймовая резьба Витворта для BSW BSP MMT16ER190W-S 19 9.525 3.44 0.8 1.0 0.18 0.86 Полный 55 16ER140W-S 14 9.525 3.44 1.0 1.2 0.25 1.16 профиль tZ2'7 16ER110W-S 11 9.525 3.44 1.1 1.5 0.32 1.48 Z1j MMT16ER190BSPT-S 19 9.525 3.44 0.8 0.9 0.18 0.86 Полный 55 16ER140BSPT-S 14 9.525 3.44 1.0 1.2 0.25 1.16 профиль Z Re BSPT 16ER110BSPT-S 11 9.525 3.44 1.1 1.5 0.32 1.48 S1 Z1p 1 ОБОЗНАЧЕНИЕ Обозначение MMT 16 E R 050 ISO X Ориентация Диаметр вписанной окружности (мм) Область применения E Наружное точение 11 6.35 Внутреннее точение 16 9.525 S Шаг Правое 100 1.0мм A 0.5 1.5мм или 48 16 витков дюйм 125 1.25мм 150 1.5мм G 1.75 - 3.0мм или 14 8 витков дюйм 175 1.75мм 200 2.0мм 250 2.5мм 300 3.0мм S Пластины м-класса с 3-D стружколомами Тип резьбы 60 Неполный профиль 60 55 Неполный профиль 55 IS0 ISO Метрическая W Дюймовая резьба Витворта для BSW BSP BSPT BSPT UN Унифицированная дюймовая Есть на складе. G014 СТАНДАРТЫ НА ГЛУБИНУ РЕЗАНИЯ ( G042 )
