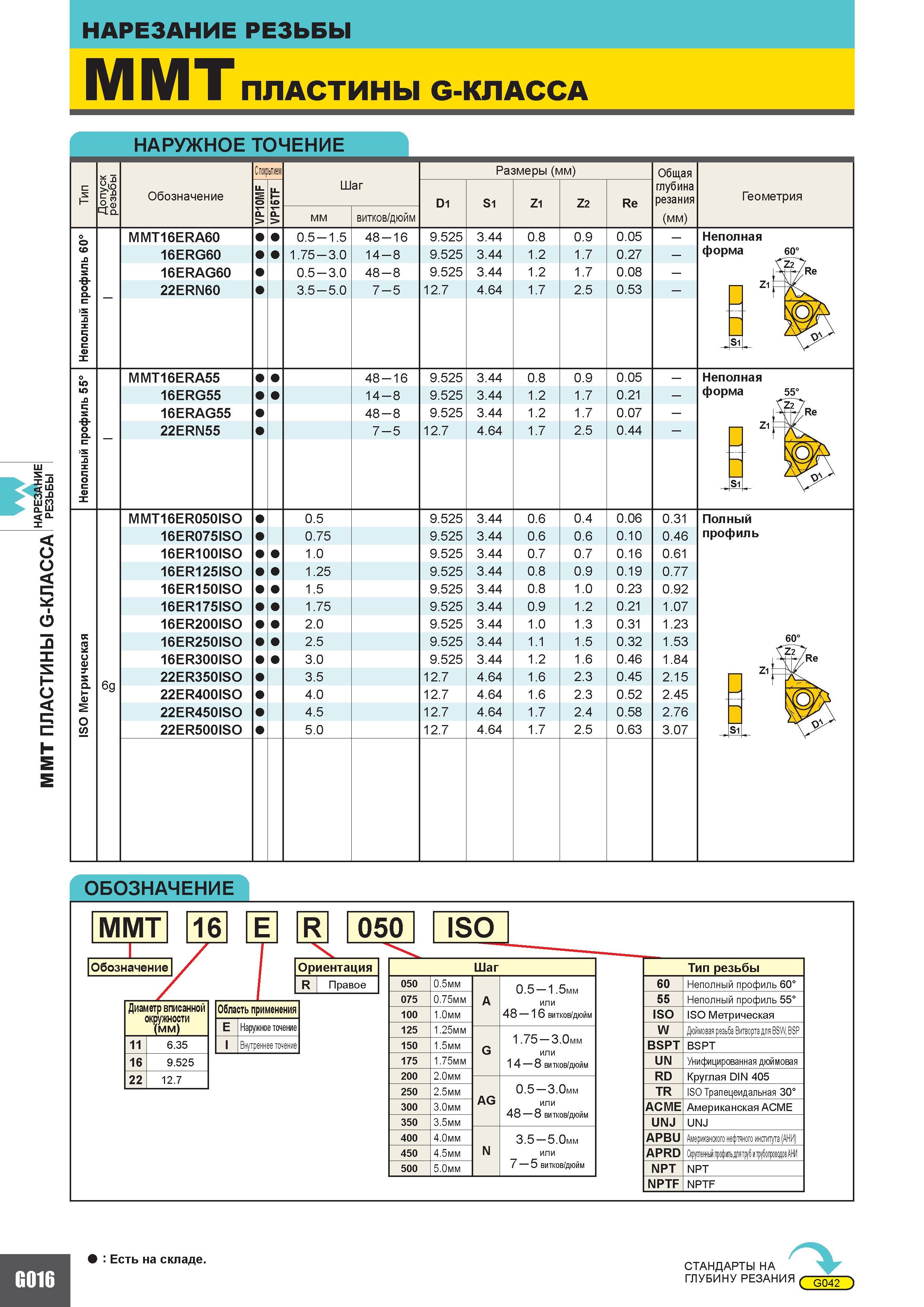

НАРЕЗАНИЕ РЕЗЬБЫ НАРУЖНОЕ ТОЧЕНИЕ Обозначение С пирьтиен Шаг Размеры (мм) Общая глубина резания (мм) F о P1 V F T 6 P1 V D1 S1 Z1 Z2 Re мм витков дюйм Неполный профиль 60 MMT16ERA60 0.5 -1.5 48 -16 9.525 3.44 0.8 0.9 0.05 16ERG60 1.75 - 3.0 14 - 8 9.525 3.44 1.2 1.7 0.27 - 16ERAG60 0.5 - 3.0 48 - 8 9.525 3.44 1.2 1.7 0.08 22ERN60 3.5 - 5.0 7 - 5 12.7 4.64 1.7 2.5 0.53 и о р е Н MMT16ERA66 48 -16 9.525 3.44 0.8 0.9 0.05 - 16ERG66 14 - 8 9.525 3.44 1.2 1.7 0.21 - 16ERAG66 48 - 8 9.525 3.44 1.2 1.7 0.07 - 22ERN66 7 - 5 12.7 4.64 1.7 2.5 0.44 - MMT16ER060IS0 0.5 9.525 3.44 0.6 0.4 0.06 0.31 16ER076IS0 0.75 9.525 3.44 0.6 0.6 0.10 0.46 16ER100IS0 1.0 9.525 3.44 0.7 0.7 0.16 0.61 16ER126IS0 1.25 9.525 3.44 0.8 0.9 0.19 0.77 16ER160IS0 1.5 9.525 3.44 0.8 1.0 0.23 0.92 16ER176IS0 1.75 9.525 3.44 0.9 1.2 0.21 1.07 16ER200ISO 2.0 9.525 3.44 1.0 1.3 0.31 1.23 ISO Метрическая 16ER260IS0 2.5 9.525 3.44 1.1 1.5 0.32 1.53 16ER300IS0 3.0 9.525 3.44 1.2 1.6 0.46 1.84 6g 22ER360IS0 3.5 12.7 4.64 1.6 2.3 0.45 2.15 22ER400IS0 4.0 12.7 4.64 1.6 2.3 0.52 2.45 22ER460IS0 4.5 12.7 4.64 1.7 2.4 0.58 2.76 22ER600IS0 5.0 12.7 4.64 1.7 2.5 0.63 3.07 Геометрия Неполная форма S1 Z11 Неполная форма 66 Полный профиль ОБОЗНАЧЕНИЕ MMT 16 E R 060 ISO Ориентация R Правое Диаметр вписанной окружности (мм) Область применения E Наружное точение 11 6.35 Внутреннее точение 16 9.525 22 12.7 Шаг 060 0.5мм 076 0.75мм 100 1.0мм 126 1.25мм 160 1.5мм 176 1.75мм 200 2.0мм 260 2.5мм 300 3.0мм 360 3.5мм 400 4.0мм 460 4.5мм 600 5.0мм A 0.5 1.5мм или 48 16 витков дюйм G 1.75 3.0мм или 14 8 витков дюйм AG 0.5 3.0мм или 48 8 витков дюйм N 3.5 5.0мм или 7 5 витков дюйм Тип резьбы 60 Неполный профиль 60 бб Неполный профиль 55 IS0 ISO Метрическая W Дюймовая резьба Витворта для BSW BSP BSPT BSPT UN Унифицированная дюймовая RD Круглая DIN 405 TR ISO Трапецеидальная 30 ACME Американская ACME UNJ UNJ APBU Американского нефтяного института (АНИ) APRD Скрцтленный профиль для труб i трубопроводов АНИ NPT NPT NPTF NPTF Есть на складе. G016 СТАНДАРТЫ НА ГЛУБИНУ РЕЗАНИЯ ( G042 ) '
