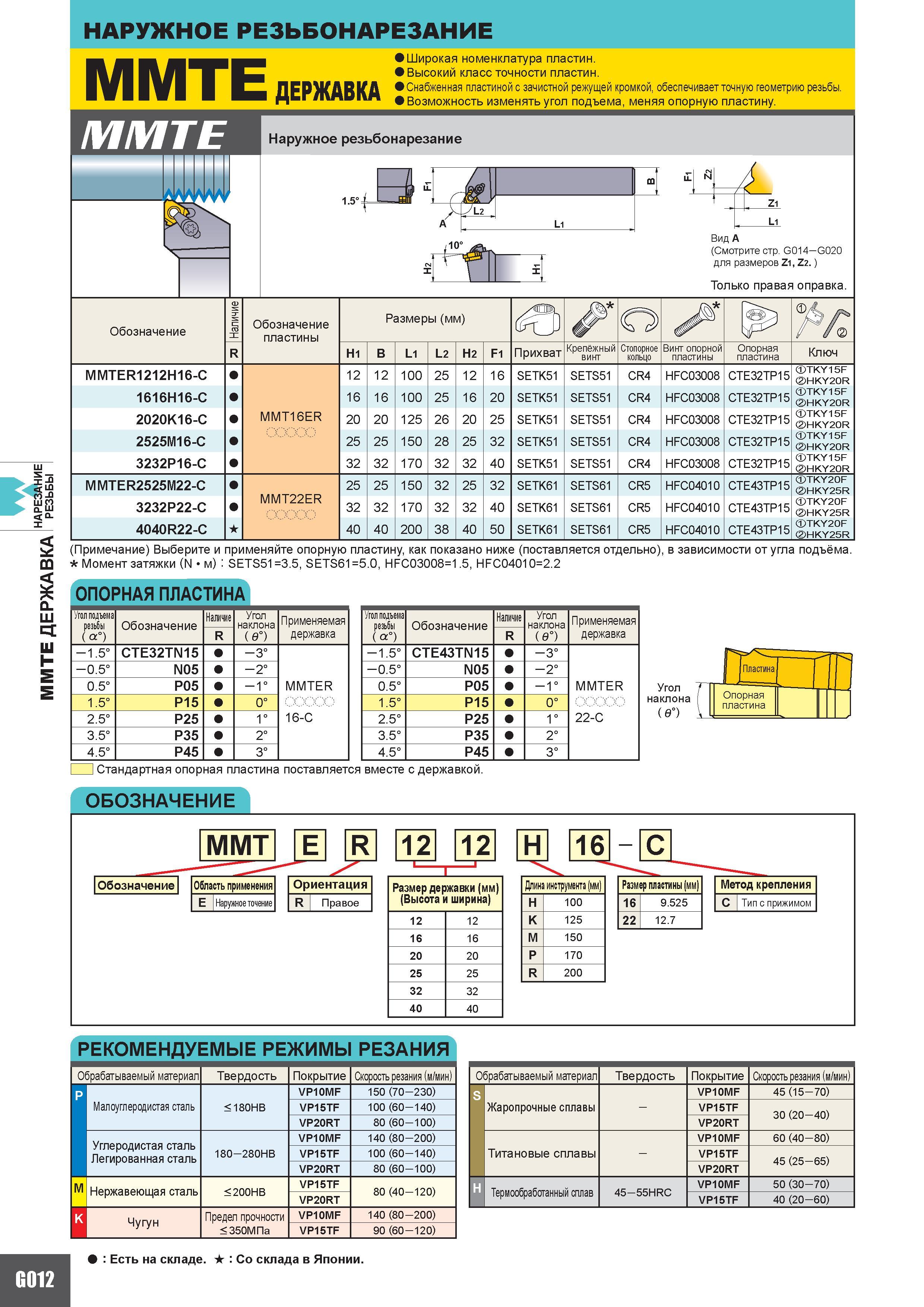

НАРУЖНОЕ РЕЗЬБОНАРЕЗАНИЕ ДЕРЖАВКА Широкая номенклатура пластин. Высокий класс точности пластин. Снабженная пластиной с зачистной режущей кромкой обеспечивает точную геометрию резьбы. Возможность изменять угол подъема меняя опорную пластину. MMTE Наружное резьбонарезание и. Z1 Ll Вид A (Смотрите стр. G014-G020 для размеров ZiZ2. ) Только правая оправка. Обозначение Наличие Обозначение пластины Размеры (мм) СИ ) (СЬ О А R H1 B L1 L2 H2 F1 Прихват Крепёжный винт Стопорное кольцо Винт опорной пластины Опорная пластина Ключ MMTER1212H16-C 12 12 100 25 12 16 SETK51 SETS51 CR4 HFC03008 CTE32TP15 TKY15F XHKY20R 1616H16-C 16 16 100 25 16 20 SETK51 SETS51 CR4 HFC03008 CTE32TP15 TKY15F XHKY20R 2020K16-C MMT16ER 20 20 125 26 20 25 SETK51 SETS51 CR4 HFC03008 CTE32TP15 TKY15F XHKY20R 2525M16-C 25 25 150 28 25 32 SETK51 SETS51 CR4 HFC03008 CTE32TP15 TKY15F XHKY20R 3232P16-C 32 32 170 32 32 40 SETK51 SETS51 CR4 HFC03008 CTE32TP15 TKY15F XHKY20R MMTER2525M22-C MMT22ER 25 25 150 32 25 32 SETK61 SETS61 CR5 HFC04010 CTE43TP15 TKY20F XHKY25R 3232P22-C 32 32 170 32 32 40 SETK61 SETS61 CR5 HFC04010 CTE43TP15 TKY20F XHKY25R 4040R22-C 40 40 200 38 40 50 SETK61 SETS61 CR5 HFC04010 CTE43TP15 TKY20F XHKY25R х-о 3 d (Примечание) Выберите и применяйте опорную пластину как показано ниже (поставляется отдельно) в зависимости от угла подъёма. Момент затяжки (N/м) SETS513.5 SETS615.0 HFC030081.5 HFC040102.2 ОПОРНАЯ ПЛАСТИН А Угол подъема резьбы ( %) Обозначение Наличие R Угол наклона ( 0) -1.5 CTE32TN15 -3 - 0.5 N05 -2 0.5 P05 -1 1.5 P15 0 2.5 P25 1 3.5 P35 2 4.5 P45 3 Применяемая державка MMTER 16-C Угол подъема резьбы ( %) Обозначение Наличие Угол наклона ( 0) Применяемая державка R -1.5 CTE43TN15 -3 -0.5 N05 -2 0.5 P05 -1 MMTER 1.5 P15 0 2.5 P25 1 22-C 3.5 P35 2 4.5 P45 3 Угол наклона ( 0) Пластина Опорная пластина Стандартная опорная пластина поставляется вместе с державкой. ОБОЗНАЧЕНИЕ Обозначение Область применения E Наружное точение MMT E R 12 12 H 16 - C Ориентация R Правое Размер державки (мм) (Высота и ширина) 12 12 16 16 20 20 25 25 32 32 40 40 Длина инструмента (мм) H 100 K 125 M 150 P 170 R 200 C Размер пластины (мм) Метод крепления 16 9.525 C Тип с прижимом 22 12.7 d М о М hi ЖИМЫ РЕЗАНИЯ Обрабатываемый материал Твердость Покрытие Скорость резания(м/мин) P VP10MF 150 (70-230) Малоуглеродистая сталь 180HB VP15TF 100 (60-140) VP20RT 80 (60-100) Углеродистая сталь Легированная сталь VP10MF 140 (80-200) 180-280HB VP15TF 100 (60-140) VP20RT 80 (60-100) M Нержавеющая сталь 200HB VP15TF 80 (40-120) VP20RT K Чугун Предел прочности VP10MF 140 (80 -200) 350МПа VP15TF 90 (60 -120) Есть на складе. Со склада в Японии. Обрабатываемый материал Твердость Покрытие Скорость резания(м/мин) VP10MF 45 (15- 70) Жаропрочные сплавы - VP15TF 30 (20-40) VP20RT VP10MF 60 (40-80) Титановые сплавы - VP15TF 45 (25-65) VP20RT H Термообработанный сплав 45-55HRC VP10MF 50 (30-70) VP15TF 40 (20-60) G012
