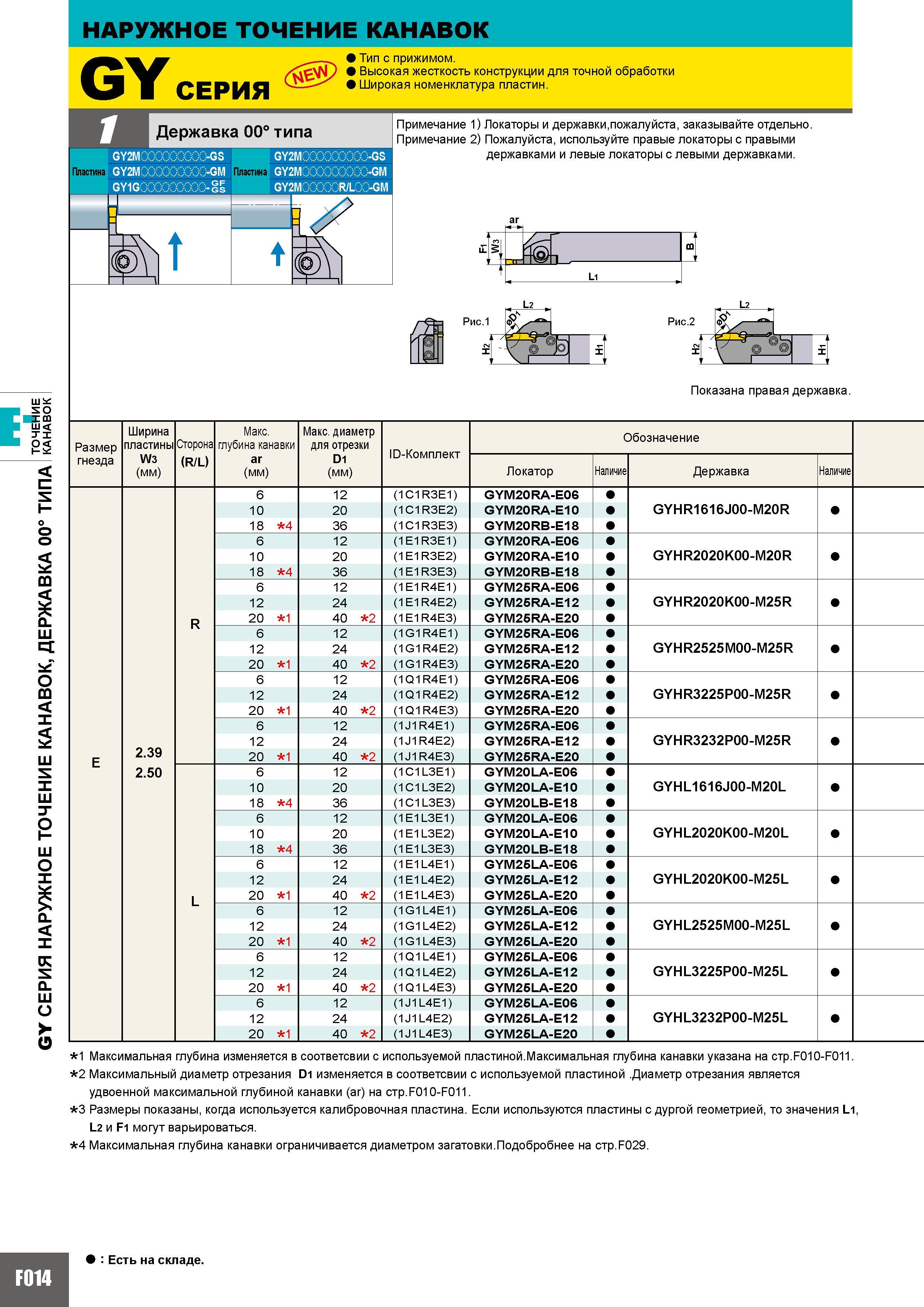

326 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F014

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F014 0326 Lab2u

GY СЕРИЯ НАРУЖНОЕ ТОЧЕНИЕ КАНАВОК ДЕРЖАВКА 00 ТИПА КАНАВОК НАРУЖНОЕ ТОЧЕНИЕ КАНАВОК Тип с прижимом. Высокая жесткость конструкции для точной обработки Широкая номенклатура пластин. -GS -GM R L00-GM Примечание 1) Локаторы и державкипожалуйста заказывайте отдельно. Примечание 2) Пожалуйста используйте правые локаторы с правыми державками и левые локаторы с левыми державками. Рис.1 Показана правая державка. Размер гнезда Ширина пластины W3 (мм) Сторона (R L) Макс. глубина канавки ar (мм) Макс. диаметр для отрезки D1 (мм) ID-Комплект Обозначение Локатор Наличие Державка Наличие 6 12 (1C1R3E1) GYM20RA-E06 10 20 (1C1R3E2) GYM20RA-E10 GYHR1616J00-M20R 18 4 36 (1C1R3E3) GYM20RB-E18 6 12 (1E1R3E1) GYM20RA-E06 10 20 (1E1R3E2) GYM20RA-E10 GYHR2020K00-M20R 18 4 36 (1E1R3E3) GYM20RB-E18 6 12 (1E1R4E1) GYM25RA-E06 12 24 (1E1R4E2) GYM25RA-E12 GYHR2020K00-M25R 20 1 40 2 (1E1R4E3) GYM25RA-E20 6 12 (1G1R4E1) GYM25RA-E06 12 24 (1G1R4E2) GYM25RA-E12 GYHR2525M00-M25R 20 1 40 2 (1G1R4E3) GYM25RA-E20 6 12 (1Q1R4E1) GYM25RA-E06 12 24 (1Q1R4E2) GYM25RA-E12 GYHR3225P00-M25R 20 1 40 2 (1Q1R4E3) GYM25RA-E20 6 12 (1J1R4E1) GYM25RA-E06 12 24 (1J1R4E2) GYM25RA-E12 GYHR3232P00-M25R 20 1 40 2 (1J1R4E3) GYM25RA-E20 6 12 (1C1L3E1) GYM20LA-E06 10 20 (1C1L3E2) GYM20LA-E10 GYHL1616J00-M20L 18 4 36 (1C1L3E3) GYM20LB-E18 6 12 (1E1L3E1) GYM20LA-E06 10 20 (1E1L3E2) GYM20LA-E10 GYHL2020K00-M20L 18 4 36 (1E1L3E3) GYM20LB-E18 6 12 (1E1L4E1) GYM25LA-E06 12 24 (1E1L4E2) GYM25LA-E12 GYHL2020K00-M25L 20 1 40 2 (1E1L4E3) GYM25LA-E20 6 12 (1G1L4E1) GYM25LA-E06 12 24 (1G1L4E2) GYM25LA-E12 GYHL2525M00-M25L 20 1 40 2 (1G1L4E3) GYM25LA-E20 6 12 (1Q1L4E1) GYM25LA-E06 12 24 (1Q1L4E2) GYM25LA-E12 GYHL3225P00-M25L 20 1 40 2 (1Q1L4E3) GYM25LA-E20 6 12 (1J1L4E1) GYM25LA-E06 12 24 (1J1L4E2) GYM25LA-E12 GYHL3232P00-M25L 20 1 40 2 (1J1L4E3) GYM25LA-E20 R 2.39 2.50 1 Максимальная глубина изменяется в соответсвии с используемой пластиной.Максимальная глубина канавки указана на стр.Р010-Р011. 2 Максимальный диаметр отрезания D1 изменяется в соответсвии с используемой пластиной .Диаметр отрезания является удвоенной максимальной глубиной канавки (ar) на стр.Р010-Р011. 3 Размеры показаны когда используется калибровочная пластина. Если используются пластины с дургой геометрией то значения L1 L2 и F1 могут варьироваться. 4 Максимальная глубина канавки ограничивается диаметром загатовки.Подобробнее на стр.Р029. ar E L F014 Есть на складе.
