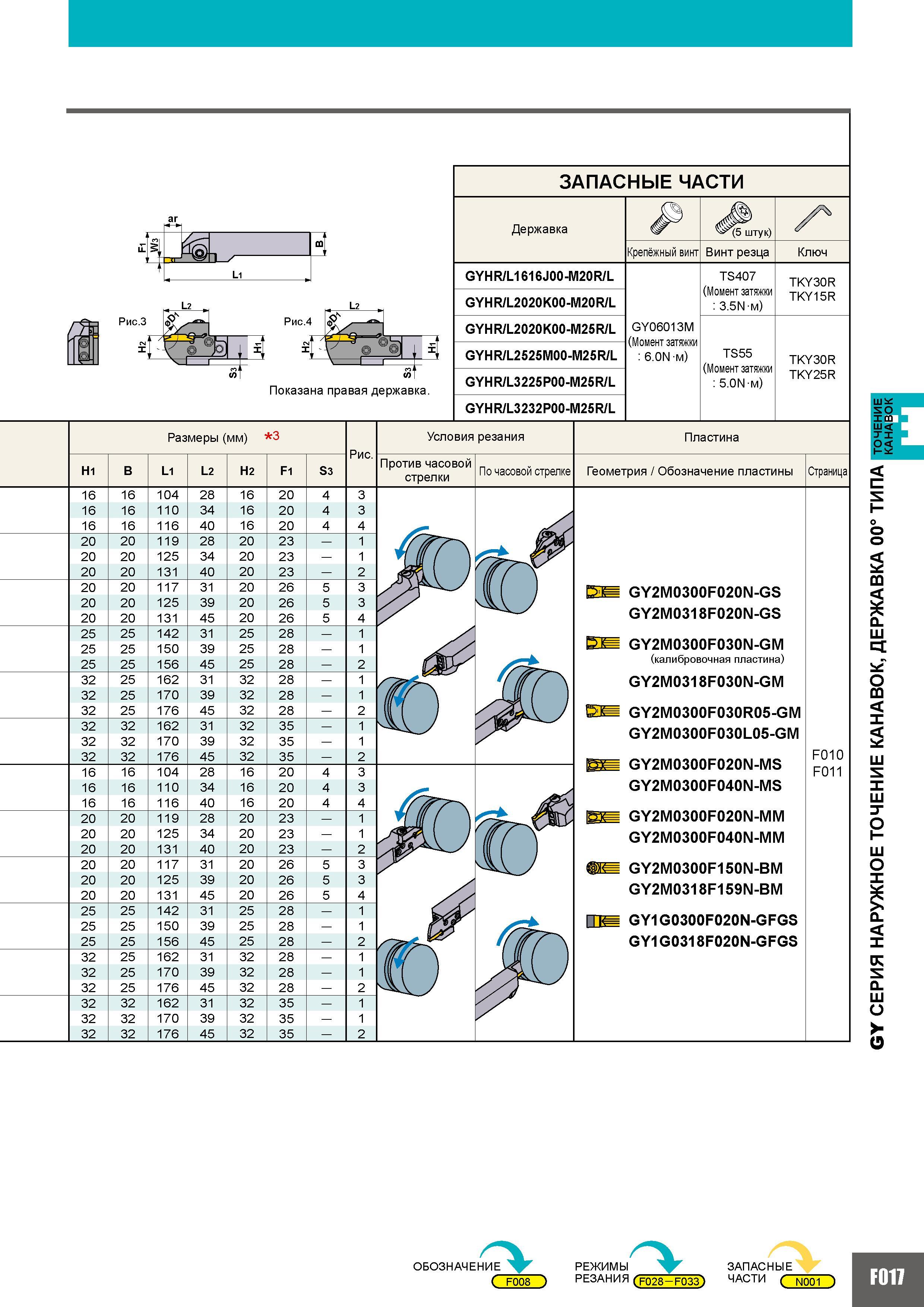

ЗАПАСНЫЕ ЧАСТИ Державка У4 Крепёжный винт Винт резца Ключ GYHR L1616J00-M20R L GY06013M (Момент затяжки 6.0N/м) TS407 (Момент затяжки 3.5Niu) TKY30R TKY15R GYHR L2020K00-M20R L GYHR L2020K00-M25R L TS55 (Момент затяжки 5.0Niu) TKY30R TKY25R GYHR L2525M00-M25R L GYHR L3225P00-M25R L GYHR L3232P00-M25R L Размеры (мм) 3 Рис. H1 B L1 L2 H2 F1 S3 16 16 104 28 16 20 4 3 16 16 110 34 16 20 4 3 16 16 116 40 16 20 4 4 20 20 119 28 20 23 1 20 20 125 34 20 23 1 20 20 131 40 20 23 2 20 20 117 31 20 26 5 3 20 20 125 39 20 26 5 3 20 20 131 45 20 26 5 4 25 25 142 31 25 28 1 25 25 150 39 25 28 1 25 25 156 45 25 28 2 32 25 162 31 32 28 1 32 25 170 39 32 28 1 32 25 176 45 32 28 2 32 32 162 31 32 35 1 32 32 170 39 32 35 1 32 32 176 45 32 35 2 16 16 104 28 16 20 4 3 16 16 110 34 16 20 4 3 16 16 116 40 16 20 4 4 20 20 119 28 20 23 1 20 20 125 34 20 23 1 20 20 131 40 20 23 2 20 20 117 31 20 26 5 3 20 20 125 39 20 26 5 3 20 20 131 45 20 26 5 4 25 25 142 31 25 28 1 25 25 150 39 25 28 1 25 25 156 45 25 28 2 32 25 162 31 32 28 1 32 25 170 39 32 28 1 32 25 176 45 32 28 2 32 32 162 31 32 35 1 32 32 170 39 32 35 1 32 32 176 45 32 35 2 Условия резания Против часовой стрелки По часовой стрелке Пластина Геометрия Обозначение пластины Страница ЕШ GY2M0300F020N-GS GY2M0318F020N-GS в GY2M0300F030N-GM (калибровочная пластина) GY2M0318F030N-GM GY2M0300F030R05-GM GY2M0300F030L05-GM Вт GY2M0300F020N-MS GY2M0300F040N-MS F010 F011 GY2M0300F020N-MM GY2M0300F040N-MM ШШ GY2M0300F150N-BM GY2M0318F159N-BM пш GY1G0300F020N-GFGS GY1G0318F020N-GFGS ar ОБОЗНАЧЕНИЕ F008 НИЕ РЕЖИМЫ РЕЖИМЫ РЕЗАНИЯ ( F028 F033) ЗАПАСНЫЕ ЧАСТИ С N001 )
