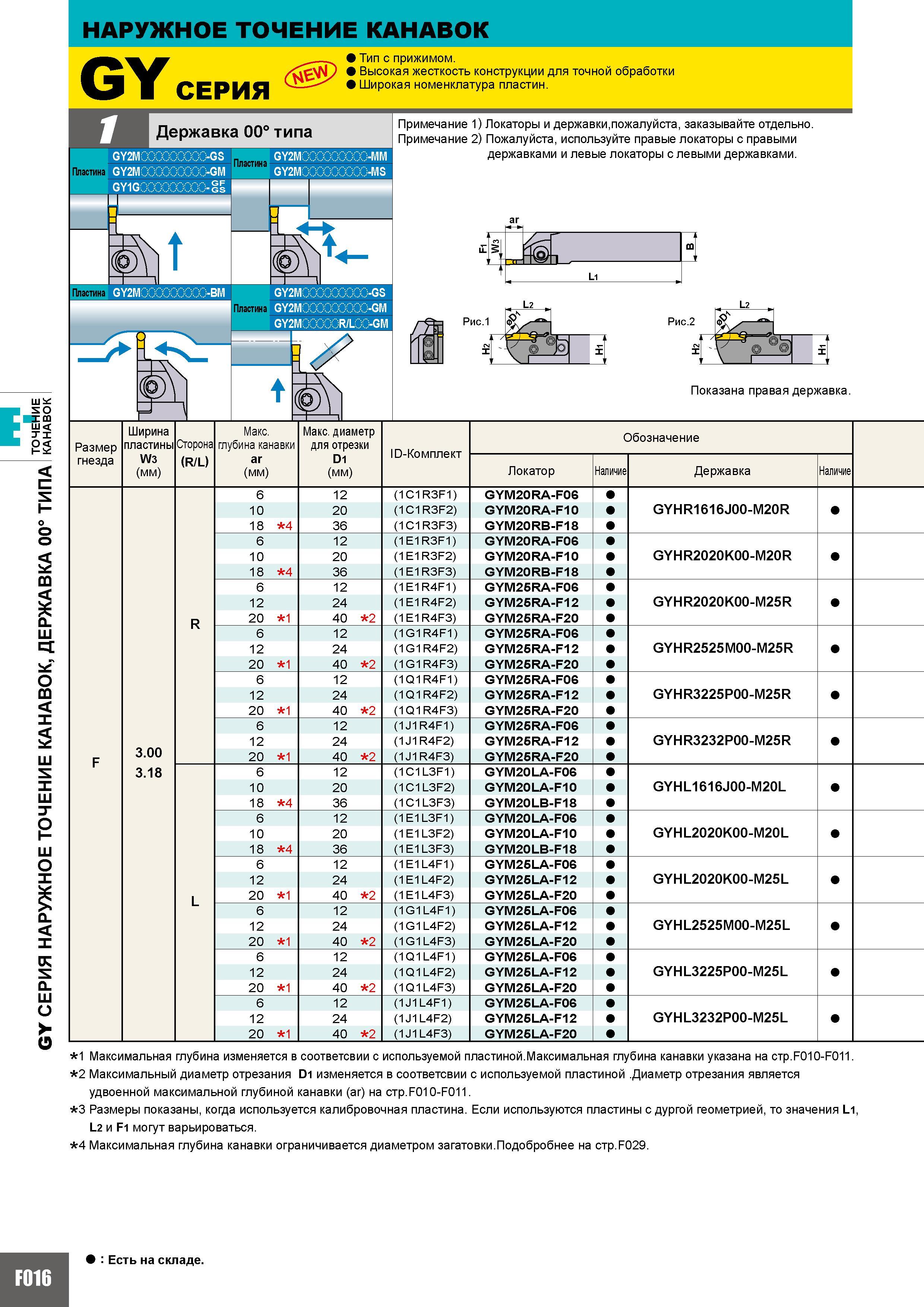

GY СЕРИЯ НАРУЖНОЕ ТОЧЕНИЕ КАНАВОК ДЕРЖАВКА 00 ТИПА КАНАВОК НАРУЖНОЕ ТОЧЕНИЕ КАНАВОК GY СЕРИЯ Тип с прижимом. Высокая жесткость конструкции для точной обработки Широкая номенклатура пластин. Державка 00 типа Примечание 1) Локаторы и державкипожалуйста заказывайте отдельно. Примечание 2) Пожалуйста используйте правые локаторы с правыми державками и левые локаторы с левыми державками. Пластина GY2 Пластина GY2M -GS GY2M -GM GY2M R L -GM Рис.1 Показана правая державка. Макс. глубина канавки ar (мм) Макс. диаметр для отрезки D1 (мм) ID-Комплект Обозначение Локатор Наличие Державка Наличие 6 12 ( 3Р1) GYM20RA-F06 10 20 ( 3Р2) GYM20RA-F10 GYHR1616J00-M20R 18 4 36 ( 3Р3) GYM20RB-F18 6 12 ( 3Р1) GYM20RA-F06 10 20 ( 3Р2) GYM20RA-F10 GYHR2020K00-M20R 18 4 36 ( 3Р3) GYM20RB-F18 6 12 ( 4Р1) GYM25RA-F06 12 24 ( 4Р2) GYM25RA-F12 GYHR2020K00-M25R 20 1 40 2 ( 4Р3) GYM25RA-F20 6 12 ( 4Р1) GYM25RA-F06 12 24 ( 4Р2) GYM25RA-F12 GYHR2525M00-M25R 20 1 40 2 ( 4Р3) GYM25RA-F20 6 12 ( 4Р1) GYM25RA-F06 12 24 ( 4Р2) GYM25RA-F12 GYHR3225P00-M25R 20 1 40 2 ( 4Р3) GYM25RA-F20 6 12 (1J1R4Р1) GYM25RA-F06 12 24 (1J1R4Р2) GYM25RA-F12 GYHR3232P00-M25R 20 1 40 2 (и 4Р3) GYM25RA-F20 6 12 (1C1L3Р1) GYM20LA-F06 10 20 (1C1L3Р2) GYM20LA-F10 GYHL1616J00-M20L 18 4 36 (1C1L3Р3) GYM20LB-F18 6 12 (1E1L3Р1) GYM20LA-F06 10 20 ( 3Р2) GYM20LA-F10 GYHL2020K00-M20L 18 4 36 (1E1L3Р3) GYM20LB-F18 6 12 (1E1L4Р1) GYM25LA-F06 12 24 (1E1L4Р2) GYM25LA-F12 GYHL2020K00-M25L 20 1 40 2 (1E1L4Р3) GYM25LA-F20 6 12 (1G1L4Р1) GYM25LA-F06 12 24 (1G1L4Р2) GYM25LA-F12 GYHL2525M00-M25L 20 1 40 2 (1G1L4Р3) GYM25LA-F20 6 12 (1Q1L4Р1) GYM25LA-F06 12 24 (1Q1L4Р2) GYM25LA-F12 GYHL3225P00-M25L 20 1 40 2 ( 4Р3) GYM25LA-F20 6 12 (1ЛЬ4Р1) GYM25LA-F06 12 24 (1J1L4Р2) GYM25LA-F12 GYHL3232P00-M25L 20 1 40 2 (1J1L4Р3) GYM25LA-F20 Размер гнезда Ширина пластины W3 (мм) Сторона (R L) R 3.00 3.18 1 Максимальная глубина изменяется в соответсвии с используемой пластиной.Максимальная глубина канавки указана на стр.Р010-Р011. 2 Максимальный диаметр отрезания D1 изменяется в соответсвии с используемой пластиной .Диаметр отрезания является удвоенной максимальной глубиной канавки (ar) на стр.Р010-Р011. 3 Размеры показаны когда используется калибровочная пластина. Если используются пластины с дургой геометрией то значения L1 L2 и F1 могут варьироваться. 4 Максимальная глубина канавки ограничивается диаметром загатовки.Подобробнее на стр.Р029. ar F L F016 Есть на складе.
